新能源汽车研发必藏｜VS Code + Python 自动化数据分析与报告生成实战模板

（零门槛·可直接复用·全流程闭环）

先跟你说句实在话：你现在的工作方式，真的很吃亏

同样是做台架、分析电机数据、出试验报告：
别人点一下，3分钟出图出报告，
你从早坐到晚，复制粘贴、调格式、对账、核对、反复改，还搞不明白；
别人已经用脚本把杂事全甩了，
你还在靠Excel+手动+熬夜硬撑；
别人在啃算法、做标定、挖问题、出方案，
你大半时间耗在整理数据、排版、填表上。

不是你不努力，
是你手里的工具太旧、效率太低。

新能源行业节奏快、要求高、迭代狠，
只会手动干活、不懂数据、不会提效的人，
越忙越被动，越累越没价值。

真不是吓唬你：
拉开差距的，从来不是加班多少，而是你用什么工具干活。
在这里插入图片描述

多出的时间用来陪家人、锻炼身体！

这篇能帮你解决什么？

做电机、控制器、台架测试、路谱试验的人，大多被这几件事磨得没脾气：

数据一导就是几千行几万行，手整理要半天
图表一张张画，格式一遍遍调
报告写到吐，还经常被打回重排
数据多、容易错，一错全白干
天天忙琐事，想提升都挤不出时间

今天给你一套能直接用、能直接跑、能直接落地的实战模板：
VS Code + Python，从读数据→清洗→计算→画图→出PDF报告，全自动跑完。
电机台架、控制器测试、动力性、能耗、热管理全都能用。

学会这套，你至少少加一半夜班。

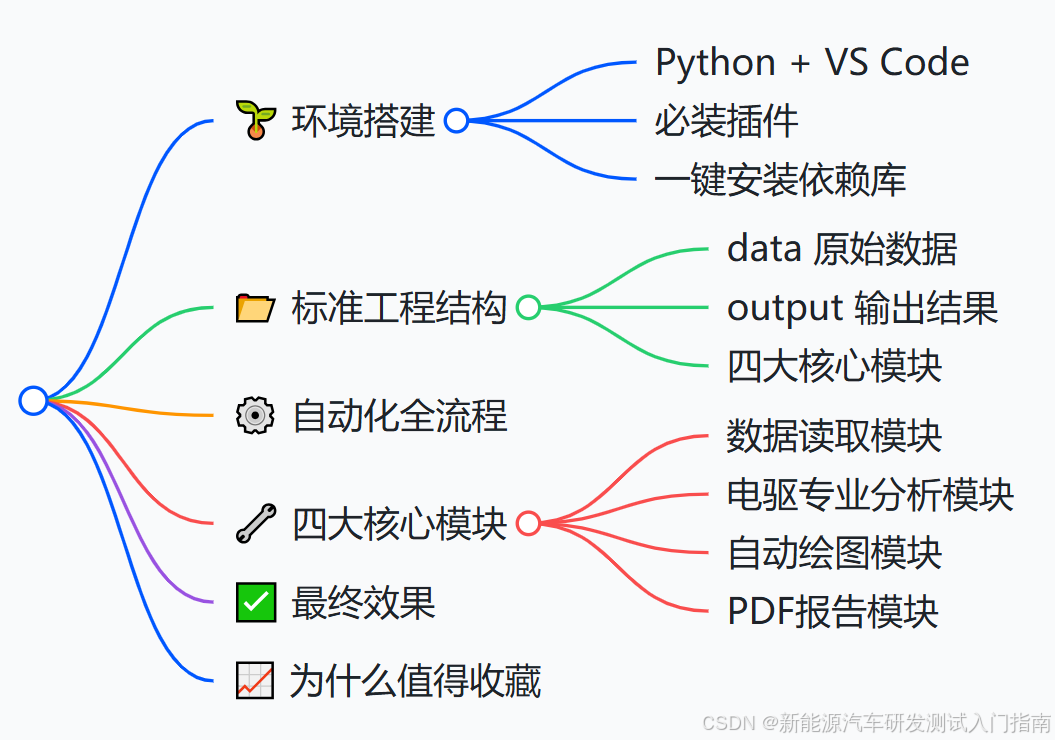

🧠 整体流程（一眼看懂）

说句心里话：你不是忙，你是被低效困住了

你肯定有过这种时刻：

加班到深夜，回头一看，全是重复劳动
报告刚交，领导说换个图，心态直接崩
数据一多就容易错，一错要从头来
别人准点下班，你在跟表格较劲
想学习、想提升，却被杂事占满，根本抽不出身

不是你能力不行，
是你一直在用十几年前的办法，干现在最卷的岗位。

现在这个时代，只会手动干活，再辛苦也只是“体力消耗”。
会用工具、会提效，才叫“技术工作”。

一、环境搭建（5分钟就能装好）

1. 必须装的软件

Python 3.10–3.12（稳定、不出错）
VS Code（免费、轻量、好用）

2. VS Code 必装插件

Python
Pylance
Excel Viewer
PDF Preview

3. 一键安装所有库

复制下面这行，直接运行：

pip install pandas numpy matplotlib openpyxl fpdf2 scipy

📂 二、标准工程结构（直接照着建，收藏备用）

EV_AutoAnalysis/
├─ data/        # 放原始测试数据（Excel/CSV）
├─ output/      # 输出图片、Excel、PDF报告
├─ config.py    # 通道名、阈值、工况定义
├─ main.py      # 一键运行入口
├─ analysis.py  # 电驱专业算法
├─ plot.py      # 自动绘图
├─ report.py    # PDF报告生成
└─ readme.md    # 使用说明

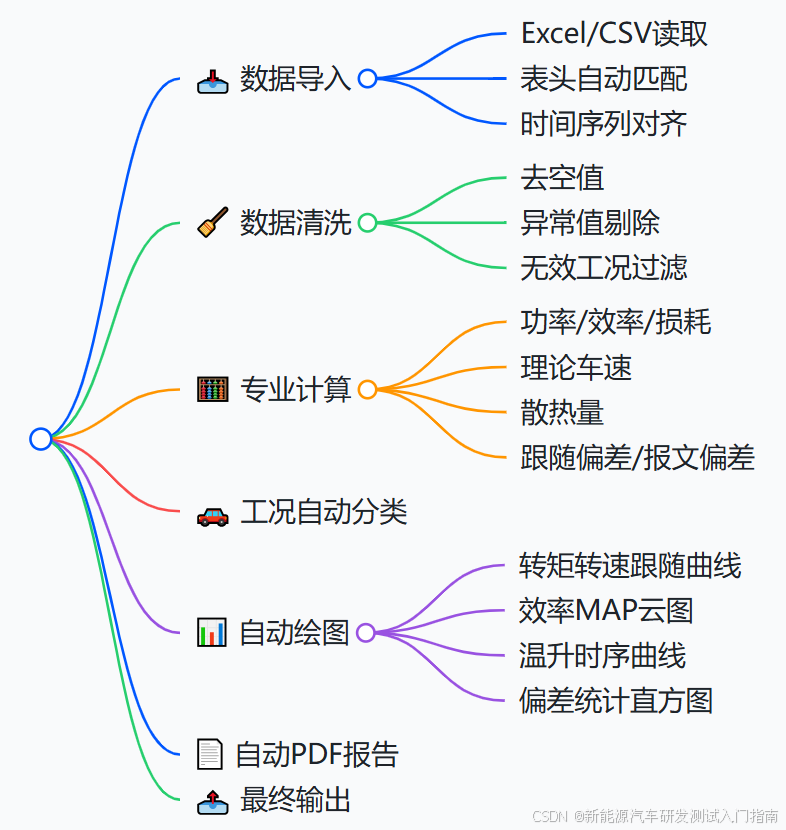

🔁 三、核心自动化流程（看完就懂，上手就会）

在这里插入图片描述

🚀 四、完整版可直接运行代码（复制即用）

📌 main.py （一键运行入口）

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
from fpdf import FPDF
import warnings
warnings.filterwarnings('ignore')
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# ===================== 配置 =====================
FILE_PATH = "data/试验数据.xlsx"
OUTPUT_PATH = "output/"
KEY_COLS = [
    "记录时间", "指令转矩", "转速", "扭矩", "功率",
    "直流电压", "直流电流", "直流功率", "交流电压", "交流电流", "交流功率",
    "控制器效率", "电机效率", "系统效率", "驱动电机温度", "驱动电机控制器温度"
]

# ===================== 1. 读取数据 =====================
df = pd.read_excel(FILE_PATH)
df = df[KEY_COLS].copy()

# ===================== 2. 数据清洗 =====================
df = df.dropna()
df = df[(df["转速"] > 100) | (df["扭矩"] > 10)]

# ===================== 3. 核心计算 =====================
df["直流理论功率"] = df["直流电压"] * df["直流电流"]
df["控制器损耗"] = df["直流功率"] - df["交流功率"]
df["转矩跟随偏差"] = df["指令转矩"] - df["扭矩"]

# ===================== 4. 绘图 =====================
plt.figure(figsize=(12,5))
plt.plot(df["记录时间"], df["指令转矩"], label="指令转矩")
plt.plot(df["记录时间"], df["扭矩"], label="实测扭矩")
plt.title("转矩跟随曲线")
plt.legend()
plt.grid(alpha=0.3)
plt.savefig(OUTPUT_PATH + "转矩跟随曲线.png", dpi=300, bbox_inches='tight')
plt.close()

plt.figure(figsize=(12,5))
plt.plot(df["记录时间"], df["驱动电机温度"], label="电机温度")
plt.plot(df["记录时间"], df["驱动电机控制器温度"], label="控制器温度")
plt.title("温度曲线")
plt.legend()
plt.grid(alpha=0.3)
plt.savefig(OUTPUT_PATH + "温度曲线.png", dpi=300, bbox_inches='tight')
plt.close()

# ===================== 5. 统计结果 =====================
result = pd.DataFrame({
    "指标": ["平均系统效率", "最大电机温度", "平均转矩偏差", "平均控制器损耗"],
    "数值": [
        round(df["系统效率"].mean(),3),
        round(df["驱动电机温度"].max(),1),
        round(df["转矩跟随偏差"].abs().mean(),2),
        round(df["控制器损耗"].mean(),2)
    ]
})
result.to_excel(OUTPUT_PATH + "分析结果.xlsx", index=False)

# ===================== 6. 生成PDF报告 =====================
pdf = FPDF()
pdf.add_page()
pdf.set_font("Arial", size=16)
pdf.cell(200, 10, txt="新能源电机台架自动化分析报告", ln=True, align='C')
pdf.ln(10)
pdf.set_font("Arial", size=12)
pdf.cell(200, 10, txt="1. 核心指标", ln=True)
for idx, row in result.iterrows():
    pdf.cell(200, 8, txt=f"{row['指标']}：{row['数值']}", ln=True)
pdf.ln(10)
pdf.cell(200,10,txt="2. 转矩跟随曲线",ln=True)
pdf.image(OUTPUT_PATH + "转矩跟随曲线.png", x=10, w=180)
pdf.add_page()
pdf.cell(200,10,txt="3. 温度曲线",ln=True)
pdf.image(OUTPUT_PATH + "温度曲线.png", x=10, w=180)
pdf.output(OUTPUT_PATH + "自动化分析报告.pdf")

print("✅ 分析完成！已输出：")
print("- 图片：output/")
print("- Excel：output/分析结果.xlsx")
print("- PDF：output/自动化分析报告.pdf")

🔧 五、四大核心模块（务实、能用、管用）

1. 数据读取模块

支持 Excel / CSV 通用测试数据
自动匹配时间、转矩、转速、电压、电流、温度、效率、报文
统一输出 DataFrame 格式

2. 电驱专业分析模块

直流功率 / 交流功率 / 损耗计算
控制器效率、电机效率、系统效率
指令转矩/转速 vs 实测跟随偏差
报文一致性校验
温升速率、散热量、热平衡判断
瞬时电耗、累计电耗、工况电耗分布

3. 自动绘图模块

固定模板，一键出图
300DPI 高清，可直接用于报告/论文
支持：
- 工况跟随曲线
- 效率 MAP 云图
- 温升时序图
- 偏差分布直方图

4. PDF 自动报告模块

封面
试验概况
核心结论
图表页
数据统计表格
异常点清单
自动编号、自动时间、自动排版

六、学会这套，你会明显轻松很多

✅ 效率明显提升：别人一天，你3分钟

以前整理数据、画图、写报告要一整天，
现在一键运行，全自动完成。
下班能准点走，周末不用被工作追着跑。

✅ 报告更规范：少出错、少返工

格式统一、图表统一、结论统一，
不用再怕被打回重做，
交出去就是规范、专业、能直接用。

✅ 异常自动识别：更早发现问题

过温、过流、效率异常、跟随偏差过大自动标记，
直接输出异常工况清单，方便定位问题，
你会比别人更早看到风险。

✅ 可打包 exe 工具：成为团队里能解决问题的人

用 PyInstaller 打包成 exe，
测试、标定、质量同事直接双击就能用，
不用装Python，不用懂代码。
你做的工具能帮到整个团队，话语权自然不一样。

再跟你说句实在的：不提升工具，迟早会吃力

新能源汽车行业，只留高效的人，不留只靠辛苦撑着的人。
领导不会因为你加班最晚、表格最细就提拔你，
只会提拔能解决问题、能提高效率、能扛住节奏的人。

不会Python、不做自动化、不提升效率，
不是“没必要”，是在给自己挖坑。

当同事用自动化半天干完一周活，
当新来的同事都在用脚本分析数据，
当部门开始优化人员、提高效率，
你拿什么跟别人比？

不是行业太卷，是你还在用老办法，走新赛道。
在这里插入图片描述

💡 为什么这篇值得你收藏、转发、慢慢看

👍 高收藏理由

我会持续更新，带你成长
工程化模板，直接复制即用
新能源电驱专用，不空洞、不玄学
从数据→分析→图表→报告全流程闭环
学会一次，长期能用

可延伸场景：
电机台架｜控制器测试｜电池测试｜整车路谱｜NVH｜损耗｜热管理

可聊话题：
异常值剔除｜效率MAP绘制｜报告美化｜打包exe

结尾一句实在话

新能源研发这行，
淘汰你的从来不是年龄，不是经验，
是你不肯更新的工具，和不愿改变的工作方式。

今天花1小时学会提效，
明天少加10天夜班，少受10倍委屈。
别让低效，拖垮你的努力。

🎁 下期内容（持续更干货）

电机台架数据分析实战（细节版）
效率MAP图绘制代码
PDF报告完整模板
一键打包exe教程

需要哪个场景，直接在评论区说！
觉得有用，欢迎收藏、转发、谈论，帮更多工程师少走弯路、少加夜班。
