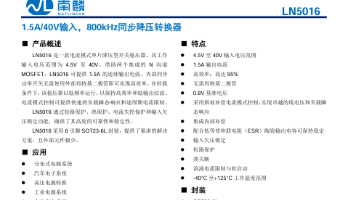

一、产品整体核心概述
南麟 LN5016 是一款高压输入同步降压开关电源芯片，采用电流模式控制，内置两路 N 沟道同步功率 MOS，开关频率固定 800kHz，轻载自动切换 PFM 变频模式。芯片支持 4.5V 至 40V 宽电压输入，可持续输出 1.5A 负载电流，峰值限流 2.5A，仅采用 SOT23-6 小型贴片封装，外围器件精简，自带全套硬件保护，适配车载、工业、锂电储能等各类高压直流降压供电设备。
二、产品全维度核心特性
. 高压功率输出特性
. 输入电压覆盖 4.5V~40V，可兼容 12V/24V 车载电瓶、24V 工业母线、多串锂电池组等高压供电源；
. 内置高低侧同步 MOS，上管导通电阻 450mΩ、下管 270mΩ，无需外接肖特基续流二极管，简化外围物料；
. 额定持续输出电流 1.5A，峰值限流 2.5A，可满足中小功率传感器、主控板、背光模组供电需求；
. 整机转换效率最高可达 95%，满载工作发热更低。
. 稳压控制与能效特性
. 800kHz 固定 PWM 开关频率，重载下输出纹波小，可搭配小体积功率电感，缩小电源模块 PCB 面积；
. 轻载自动进入 PFM 低频工作模式，降低开关损耗，空载、低负载工况功耗表现优异；
. 带斜坡补偿电流模架构，输入电压、负载突变时瞬态响应速度快，输出电压波动幅度小；
. 片内集成环路补偿电路，常规低 ESR 陶瓷输出电容即可实现稳定环路，无需额外补偿 RC 网络；
. FB 引脚内置 0.8V 精准基准，通过分压电阻可灵活配置 2.5V、3.3V、5V 等常用输出电压；
. 独立 EN 使能引脚，高电平启动芯片，低电平关断，关断静态电流小于 1μA，休眠损耗极低；
. 集成软启动电路，平缓提升上电电压，抑制开机浪涌电流。
. 硬件保护特性
. UVLO 输入欠压锁定，输入低于 4.3V 自动切断输出，搭配 200mV 迟滞阈值；
. 逐周期峰值限流，输出短路时进入间歇打嗝保护，移除短路后自动恢复工作；
. 160℃过热关断保护，芯片温度回落 20℃后重启，避免高温永久损坏器件；
. 工作温度区间 - 40℃~125℃，高低温环境均可稳定运行；
. 2kV HBM 人体静电防护，生产与日常使用不易受静电损伤。
. 封装量产特性
. SOT23-6 微型贴片封装，占用 PCB 面积小，适配小型化设备布局；
. 封装热阻 θJA=170℃/W，常规地层铺铜即可满足散热需求；
. 标准编带出货，区分正向 R、反向 L 两种载带，支持无铅 RoHS 环保版本，适配全自动 SMT 产线。
三、SOT23-6 引脚功能说明
. 1 脚 BST：高端 MOS 自举引脚，外接 100nF 电容连接至 SW；
. 2 脚 GND：芯片公共功率地，PCB 铺设完整地层提升散热与抗干扰；
. 3 脚 FB：电压反馈输入端，外接分压电阻设定稳压输出值；
. 4 脚 EN：芯片使能控制引脚，1.3V 以上高电平开启，1.2V 以下关断；
. 5 脚 VIN：高压电源输入引脚，搭配 22μF 电解 + 0.1μF 陶瓷电容并联滤波；
. 6 脚 SW：功率开关节点，外接功率电感组成 LC 输出滤波回路。
四、细分应用场景详情
场景一：汽车电子供电设备
适配产品
车载仪表背光、行车记录仪降压模块、车内氛围灯、车载各类传感器、中控辅助电源
场景适配优势
. 40V 耐压可承受车辆启动、负载切换产生的瞬时高压尖峰；
. -40℃~125℃宽温适配车内冬夏极端温度环境；
. 关断微安级电流，车辆熄火待机不会消耗电瓶电量；
. 六引脚极简外围电路，适配车载小型控制板紧凑布局；
. 多重硬件保护，线束短路、高温工况下自动保护电路安全。
场景二：24V 工业控制电源
适配产品
工业传感器供电板、小型伺服辅助电源、车间分布式供电节点、户外检测仪器主板
场景适配优势
. 4.5~40V 输入完全覆盖标准 24V 工业直流母线电压区间；
. 95% 高转换效率，设备 7×24 小时连续运行温升低；
. 电流模架构输出纹波低，避免干扰传感器与运算芯片信号；
. 统一物料规格，多款工控板可共用此芯片，简化物料库存管理。
场景三：多串锂电储能便携设备
适配产品
户外便携式检测仪、露营储能副电源、大功率手持工具控制板
场景适配优势
. 适配 3~10 串锂电池组 30~40V 满压输出，无需多级降压；
. PFM 轻载节能模式，设备低功耗监测阶段延长续航时长；
. 欠压锁定功能，防止电池深度过放，延长电芯循环寿命。
五、硬件配套设计规范
. 功率器件选型标准
. 电感：推荐 4.7~22μH，饱和电流≥1.875A，直流电阻小于 15mΩ；100mA 以下轻载设备优先选用更大电感；输出低于 2.5V 时，分压上电阻并联 10nF 补偿电容；
. 输入电容：22μF 电解搭配 0.1μF 陶瓷并联，陶瓷电容串联 3.3Ω 电阻抑制震荡；
. 输出电容：选用 22μF 低 ESR X5R/X7R 陶瓷电容，有效降低输出纹波。
. PCB 布线规范
. VIN 输入滤波电容紧贴 VIN、GND 引脚放置，缩小开关电流环路；
. FB 分压电阻靠近芯片，反馈走线远离 SW、电感高频噪声区域；
. 设计大面积完整地层，优化芯片散热与整机 EMC 性能。
六、订购编码与量产信息
. 料号编码释义
LN5016PHM-R
. H：0.8V 标准反馈基准；
. M：SOT23-6 封装；
. R = 正向编带 / L = 反向编带；后缀 G 代表无铅环保绿料。
. 量产交付参数
. 标准包装：3000 颗 / 盘；
. 工艺标准：无铅，符合 RoHS 环保规范；
. 供货优势：国产原厂稳定交期，成本优势明显。
七、产品综合落地价值
. 一颗芯片兼容车载、工业、储能三类高压供电产品，统一物料型号，减少企业库存 SKU；
. 同步 MOS 省去外部续流二极管，精简外围阻容件，降低整机 BOM 物料成本；
. 800kHz 高频搭配小型电感，电源模块体积更小，契合设备轻薄化设计方向；
. PFM 轻载节能 + 超低关断功耗，有效提升锂电、电瓶设备待机续航；
. 短路、过温、欠压全套硬件防护，降低终端设备故障返修概率；
. 内置环路补偿，原厂提供标准化参考电路，缩短硬件开发调试周期。
八、总结
南麟 LN5016 4.5~40V 输入 / 1.5A 输出 800kHz 同步降压 DC-DC 芯片（SOT23-6）具备 40V 高压耐受、同步无二极管架构、PFM 轻载高效、-40~125℃超宽温、多重硬件保护五大核心能力，可完整适配汽车电子、24V 工业控制、多串锂电储能设备的降压供电需求，是高压中小电流场景高集成、易量产的国产电源解决方案。
