摘要：当 LLM 已经能写代码、能聊天、能做题，“推理"这件事真的被解决了吗？本文拆解开源 MVP 项目「晶思万策 · FabRCA Mind Arena」，在半导体晶圆厂良率损失根因分析（RCA）这一真实工业场景下，将 CoT / ToT / GoT / 超图 / 张量 / 时序图 / 因果SCM / 流形 / 神经符号 / 层次抽象 这 10 种推理结构放入同一个 Streamlit 应用中进行同台竞技。我们不比"准确率 %”，比的是「结构如何重塑诊断过程」。让"推理结构本身"成为可观察、可对比、可剪枝的一等公民。
github:https://github.com/BumbleBee-ZDS/FabRCA-Mind-Arena
一、💎 为什么叫「晶思万策」？
在深入技术之前，先聊聊这个项目的命名哲学，它浓缩了我们做这个 MVP 的初心：
| 字 | 含义 | 项目映射 |
|---|---|---|
| 晶 | 晶圆 / 芯片 | 锚定半导体晶圆制造领域，拒绝泛泛而谈的"工厂"示例 |
| 思 | 推理 | 10 种截然不同的推理结构（链/树/图/超图/张量/时序/因果/流形/神经符号/层次） |
| 万策 | 十策并列、万言其多 | 把 10 种策略同台对比，让工程师一眼看清「哪种结构在哪种场景下更胜一筹」 |
英文副标题 · FabRCA Mind Arena：Fab 根因分析的心智竞技场——每一种推理结构，就是一位上场的选手。在这个竞技场里，没有绝对的冠军，只有最适合当前故障模式的战术选择。
二、为什么需要一场"推理结构的军备竞赛"？
2.1 单一 LLM 推理的"线性幻觉"
直接让 GPT-4 / DeepSeek 输出 RCA 结论，本质上仍是 Chain of Thought (CoT) 的单链推理。在通用问答中这足够好，但在晶圆厂这种高噪声、强耦合、多尺度的物理系统中，CoT 有一个致命缺陷：
第一步走错，整条链就回不来；中间一步漏掉高阶关联，后续所有推导都是精致的错误。
例如"蚀刻均匀性下降"这一症状，真实根因可能是气流漂移、RF 功率不稳、腔室微漏、PM 老化、配方漂移、跨工具污染、ESCD 加热器超时……一长串候选因子交织成网。CoT 试图将它们线性串联逐个评估，一旦第 2 步误判"RF 没问题"或忽略了"Loadlock 共享导致的交叉污染"，就会陷入局部最优的死胡同。
2.2 结构即视角：不同拓扑揭示不同真相
不同推理结构本质上是从不同拓扑视角对同一个问题空间进行投影。「晶思万策」的核心立意，就是把 “结构选择” 从黑盒中解放出来，变成工程师必须做的显式决策：
- 线性的 CoT 怎么走错一步就回不来
- 分支的 ToT 怎么剪枝丢掉弱假设
- 环式的 GoT 怎么回溯 + 合并多分支弱证据
- 高阶超图 怎么一次暴露「PM 事件同时污染多台腔室」
- 4D 张量 怎么在 Tool×Time×Recipe×Sensor 切片里揪出微小异常
- 时序图 怎么用进度条拉动，看着根因节点从健康到失效一步步浮现
- 因果 SCM 怎么用 do-operator 仿真「如果强制 ESCD=65℃，CD 还会飘吗？」
- 流形拓扑 怎么把缺陷的环形/月牙/中心团指纹跟持久性图谱对应起来
- 神经符号 KG 怎么左边是 LLM 可读推理、右边是 KG 子图 Horn 规则 ✓/✗ 可验证
- 层次抽象树 怎么从全厂几万片一路 drill-down 钻到某一个密封件批次
三、🧠 10 种推理策略全景一览
| # | 策略简称 | 全称 | 推理结构 | 可视化形态 | 晶圆场景最佳适配 |
|---|---|---|---|---|---|
| 1 | CoT | Chain of Thought | 线性链 | 垂直流程图 | 单假设快速首轮 RCA，可审计 |
| 2 | ToT | Tree of Thoughts | 分支树 | 树状图（含剪枝标记） | 2~3 个肉眼可见嫌疑项并排打分后剪枝 |
| 3 | GoT | Graph of Thoughts | 有向环图 | 循环图（红虚线回溯 / 紫点线合并） | 复杂、反复、需要专家回溯 + 合并证据的棘手 case |
| 4 | Hypergraph | 超图推理 | 高阶超边 | 半透明矩形超边 Blob | 跨工具污染 / 一次 PM 同时牵连多台腔室等多对多事件 |
| 5 | Tensor | 张量推理 | 多维切片 | 3× 2D 热力图（HOT 标最热点） | Tool×Time×Recipe×Sensor 高密度遥测里定位「只在特定组合出现」的微小异常 |
| 6 | Temporal | 时序图推理 | 动态快照 | 时间滑块 + 快照图 | 缓慢退化类：PM 老化 / Seasoning 流失 / 缓慢配方漂移 |
| 7 | CausalSCM | 因果结构模型 | DAG + do 算子 | 因果 DAG（★标干预节点 + 因果路径高亮） | 必须回答「是 A 导致 B，还是 C 同时导致 A 和 B」的混杂问题；反事实仿真 |
| 8 | Geometric | 几何/流形推理 | 拓扑 + 持久 | 左晶圆缺陷图 + 右 Persistence Diagram | 缺陷空间拓扑指纹（环→旋转根因 / 月牙→机械手对齐 / 团→中心温度） |
| 9 | NeuroSymbolic | 神经符号知识图谱 | 双面板融合 | 左 LLM 推理链 + 右 KG 激活子图（规则 ✓/✗ 着色） | 既要 LLM 灵活自然语言，又要工程师签字级 Horn 规则验证避免幻觉 |
| 10 | Hierarchical | 层次抽象树 | L0→L5 可折叠树 | 带层级徽章的树（📦标折叠兄弟节点） | 工厂→产线→设备→腔室→部件→物料逐级聚焦的经典 RCA 节奏 |
四、理论深潜：拓扑差异与 Fab 映射
本节是全文的理论核心。每种结构都通过统一的 ReasoningTrace 契约输出，但节点、边、高阶关系、时间维度与张量切片的组合方式截然不同。
4.1 CoT / ToT / GoT：从线到图的进化与局限
- CoT (Chain)：数学上是一条长度 N 的有向路径 v 0 → v 1 → . . . → v N v_0 \to v_1 \to ... \to v_N v0→v1→...→vN。优势是 O(N) 复杂度与完全可审计；劣势是无回溯，剪枝等于信息永久丢失。
- ToT (Tree)：引入分支因子 B，允许并行探索。但跨分支信息无法合并——这是 GoT 出现的根本动机。
- GoT (Graph)：允许环的有向图，新增
backtrack（红虚线）、merge（紫点线）、temporal（蓝实线）三类语义边。最贴近人类专家"试错-修正-综合"的认知流，但需警惕推理循环。
4.2 Hypergraph：超越二元关系的"高阶关联"
普通图的边只连接 2 个节点，无法表达"一个事件同时扰动一组节点"。超边（Hyperedge）连接 ≥2 个节点：
H1: {PM记录E-7741, 腔室C2, 腔室C1, 共享Loadlock} ← 一次PM影响多台
H2: {腔室C2, Loadlock, 边缘泄漏特征} ← 同一指纹跨设备共现
H3: {气流, RF, 密封件} ← 候选三元组共享物理接口
在 Fab 中，跨工具污染、共享 Gas Box 故障等在普通两两图里根本看不出来，唯有超图能捕获这种"集体异常"。
4.3 Tensor & Temporal：保留 4D 物理语义与时序演化
- Tensor：Fab 数据天然是 4D 的：Tool × Time × Recipe × Sensor。压成 2D 趋势图会抹平"只在特定组合才出现"的微小异常。张量策略沿不同轴切 2D 切片，精准定位"只在 v3.2 配方 + T3 时间段 + AMAT Centris"才出现的 0.92 异常度热点。
- Temporal：静态图无法表达"腔室微漏这个节点是从 wafer #180 才开始出现的"。时序策略把图按 wafer 编号切片，形成单调递增的图序列 G t G_t Gt。用户在 Streamlit 滑块上拖动，亲眼看到根因节点从 0.45 分逐步升至 0.91 分——诊断不再是结果，而是一个可观测的过程。
4.4 Causal SCM：唯一能做"反事实仿真"的结构
绝大多数 RCA 把"相关"当"因果"。SCM 用 Pearl 的 do-calculus 回答干预问题：
do(ESCD=65℃) # 强制 clamp ESCD 温度
# 切断 U → ESCD 后门路径
# 观测 CD 是否仍随 ESCD 变化
# → 仍变 = 真因果
# → 不变 = 混杂因子作怪
这是 10 种结构中学术密度最高的，也是唯一支持"What-if"反事实推理的结构，对工艺变更验证至关重要。
4.5 Geometric / NeuroSymbolic / Hierarchical
- Geometric (流形)：用持久同调（Persistent Homology）区分信号与噪声。环形缺陷对应高持久 H1（ESC 磨损），月牙对应中持久 H1（机械手对齐），中心团对应高持久 H0+H2（温度不均）。这是唯一用代数拓扑做 RCA 的结构。
- NeuroSymbolic：给 LLM 戴上"物理定律镣铐"。左面板 LLM 生成假设，右面板 KG Horn 规则实时校验 ✓/✗。在 Fab 这种安全关键领域，不允许 LLM 编造不存在的工艺参数。
- Hierarchical：对齐工程师的诊断节奏。L0 工厂级 → L1 产线级 → L2 设备级 → L3 腔室级 → L4 部件级 → L5 物料级。每层都可暂停看趋势，避免在海量细节中迷失。
五、🏭 真实晶圆诊断场景注入
为了让对比有说服力，项目内置了 3 个高度仿真的晶圆厂 RCA 场景：
| 场景 Key | 中文标题 | 批次号 | 涉事设备 | 核心症状 |
|---|---|---|---|---|
| etch_uniformity | 蚀刻均匀性下降 | W2024-X | AMAT Centris（C2 腔室） | 片内蚀刻均匀性 3σ：2.1% → 6.8% |
| particle_defect | 颗粒缺陷骤增 | W2024-Y | Lam Kiyo 导体蚀刻 | 新增颗粒数：12 颗/片 → 85 颗/片（边缘集中） |
| cd_shift | 关键尺寸 CD 偏移 | W2024-Z | TEL Tactra 蚀刻平台 | CD 相较目标上飘 +4.2 nm，同步 Overlay 漂移 |
全部场景均注入真实晶圆术语：FDC / SPC / PM 周期 / 配方漂移 / 跨工具污染 / ESCD / 选择比 / CD / Overlay / 蚀刻率 / He 检漏 / EDX 能谱 / Seasoning / Choke Ring 密封件。
六、🏗️ 工程架构：如何让 10 种结构优雅共存
6.1 代码架构（OOP 设计）
📦 晶思万策（项目根目录）
├── app.py # Streamlit UI 总编排
├── strategies/ # 10 种推理策略（OOP 抽象基类 + 10 个子类）
│ ├── base.py # 🧱 ReasoningStrategy 抽象基类
│ ├── cot.py / tot.py / got.py # 基础三件套
│ ├── hypergraph.py / tensor.py # 高阶与多维
│ ├── causal_scm.py # 因果推断
│ ├── geometric_manifold.py # 拓扑数据分析
│ ├── neuro_symbolic_kg.py # 神经符号融合
│ └── hierarchical_tree.py # 层次抽象
├── utils/
│ ├── domain.py # 📚 晶圆领域模型 + 通用数据契约
│ └── visualizer.py # 🎨 Plotly 渲染器（10 种策略对应 10 种图）
└── llm/
├── mock_llm.py # 🪵 MockLLM（默认！10 种叙事风格）
└── deepseek_llm.py # 🔌 可选 DeepSeek 真实 LLM
6.2 核心设计原则
- 图拓扑与文本解耦：每个策略类只负责确定性地生成自己独有的图结构。文本内容由外部注入的 LLMInterface 负责填充。哪怕真实 LLM API 挂了，10 张可视化图依然 100% 稳定可用。
- 统一数据契约 ReasoningTrace：10 种策略吐出的都是同一种 DTO，差异化来自拓扑本身，不是来自数据格式不一致。
- 三重降级优雅：默认使用 MockLLM（100% 离线）。勾上「启用真实 LLM」才调用 DeepSeek，任何错误（缺 Key / 网络 / 解析失败）都自动透明回退 Mock。
七、🖥️ 使用指南与 KPI 解读
7.1 5 步上手
- 左侧边栏：选择诊断场景（三选一）
- 左侧边栏：选择推理策略（10 选一，推荐按顺序对比）
- （可选）：勾上启用真实 LLM
- 点击「▶ 开始仿真推理」：上方 4 张 KPI 卡片立刻更新
- 观察中部 Plotly 可视化（支持缩放/平移/悬停），底部双列对照看推理文本与结论
7.2 4 张 KPI 卡片的深层含义
| 卡片 | 含义 | 决定因素 |
|---|---|---|
| ⏱ 推理耗时 (ms) | 从推理开始到输出可用结论的总 wall-clock 时间 | 策略基线 base_inference_ms + 真实 Python 计时的较大值 |
| 💰 Token 成本 (估算) | 调用该策略一次需要的大致 Token 数 | 策略基线 base_tokens（线性链最低，神经符号最高） |
| 🎯 结构置信度 % | 从推理结构本身评估的「内部一致性」（不是准确率） | 策略基线 base_confidence（因果、神经符号等带校验的策略较高） |
| ✅ RCA 判定准确率 % | 是否命中场景设定的真实根因（理论预期） | 策略基线 base_accuracy（环式/因果/神经符号更擅长复杂 case） |
八、🧭 选型建议：我该用哪一种？
| 你的痛点 | 推荐策略 |
|---|---|
| 先开一枪看响不响，快速首轮过一遍 | CoT（成本最低，每步都可审计） |
| 有 2~3 个肉眼可见嫌疑项，想并排比较 | ToT（剪枝便宜） |
| 棘手 case，需要专家来回查、反复合并证据 | GoT（最贴近真实专家诊断） |
| 跨工具污染、共享公用工程故障、一次 PM 掀翻一片 | Hypergraph 超图 |
| 高密度遥测里，异常只在「特定工具+特定时间+特定配方」组合出现 | Tensor 张量 |
| PM 老化、Seasoning 流失、配方缓慢漂移 | Temporal 时序 |
| 必须回答「是因果还是相关」、需要做反事实干预仿真 | CausalSCM 因果 |
| 缺陷空间形态可疑，想从环形/月牙/团簇指纹反推根因 | Geometric 流形 |
| 既要灵活自然语言，又要工程师签字级可验证（零幻觉） | NeuroSymbolic 神经符号 |
| 经典 RCA 节奏，从大到小逐级 Drill-down 聚焦 | Hierarchical 层次 |
九、🚀 安装与启动
# 1. 克隆项目
git clone <repo-url> && cd X_of_thought
# 2. 安装依赖（Python 3.10+）
pip install -r requirements.txt
# 3. （可选）配置 DeepSeek API Key
echo "DEEPSEEK_API_KEY=sk-xxxx" > .env
# 4. 启动 Streamlit
python -m streamlit run app.py --server.port 8501
💡 备注：MVP 默认完全离线，无需任何网络即可演示全部功能。如需扩充场景或策略，只需在 domain.py 注册并继承 ReasoningStrategy 基类，可视化器和对比矩阵会自动联动。

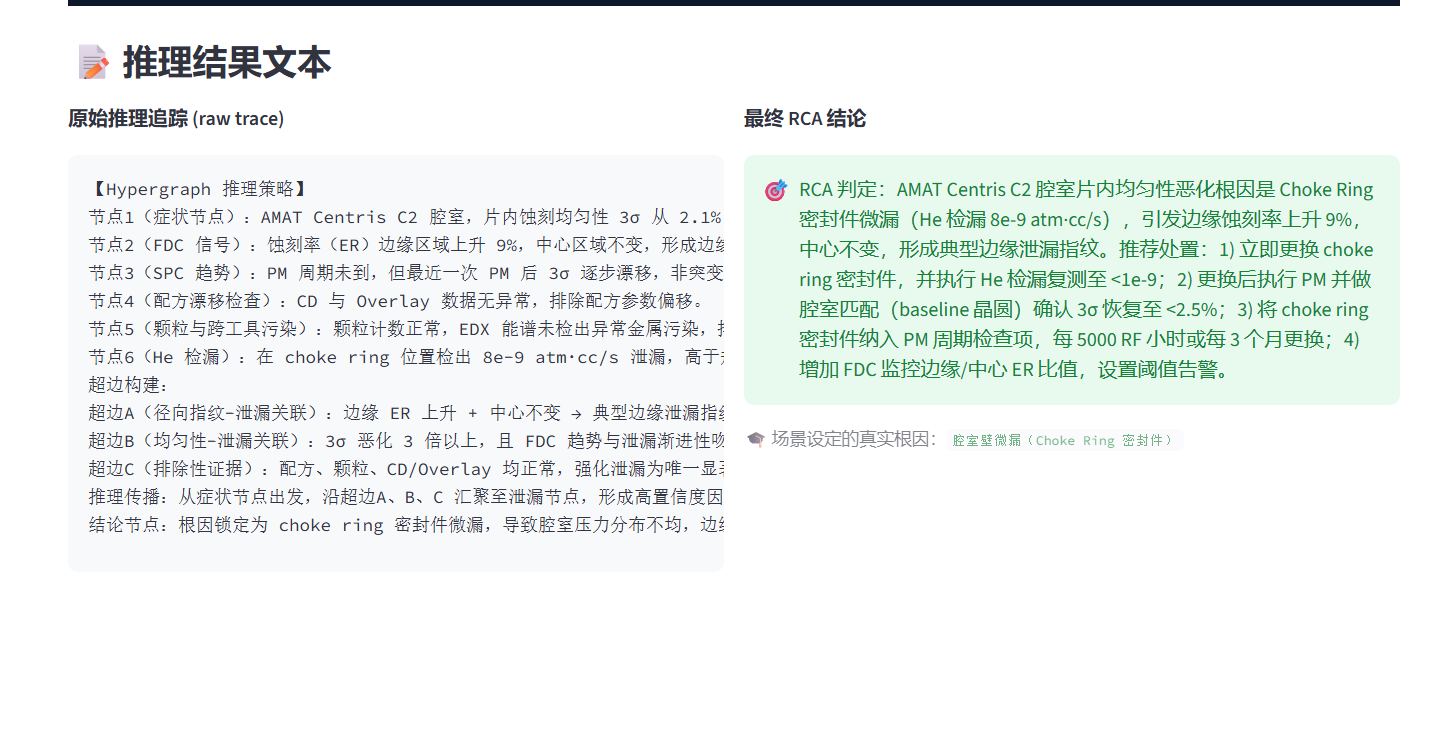

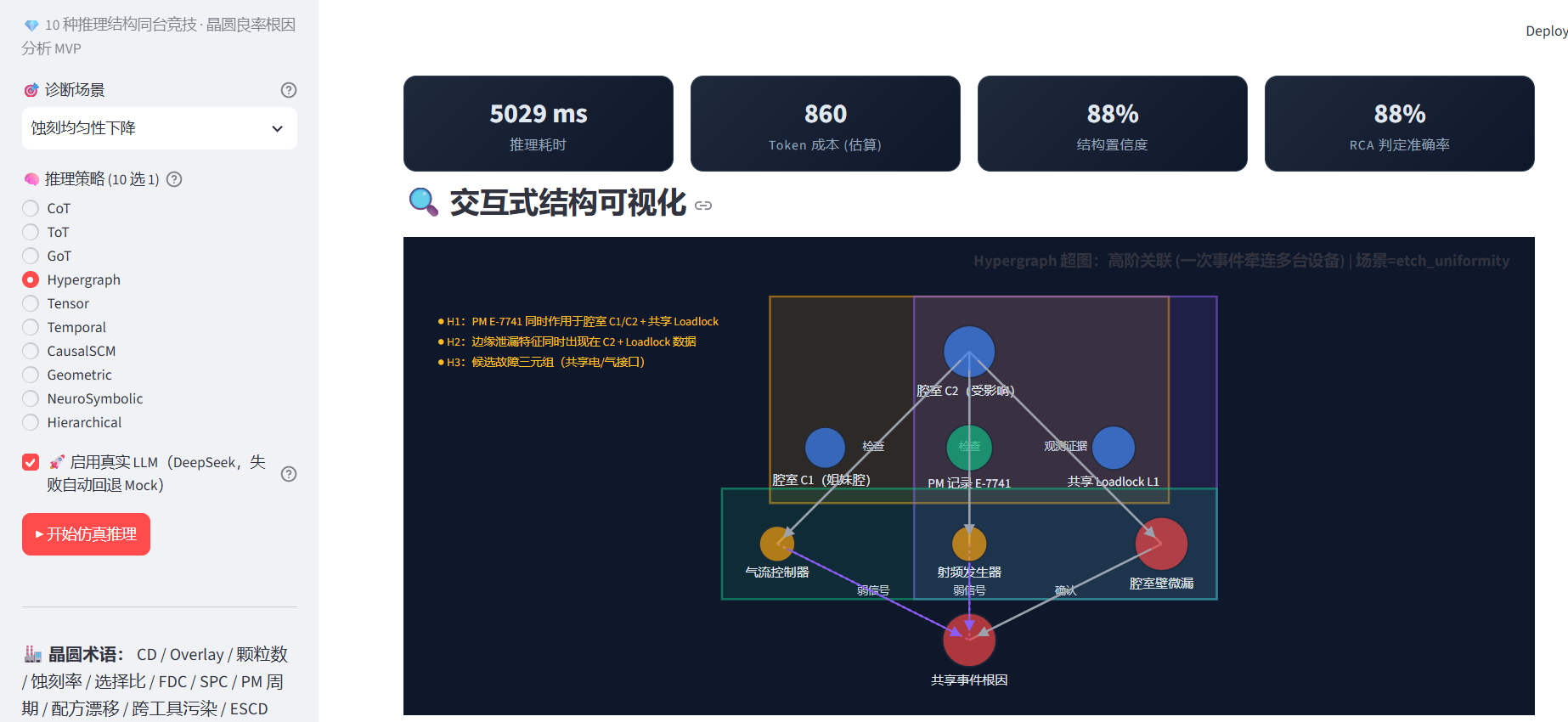

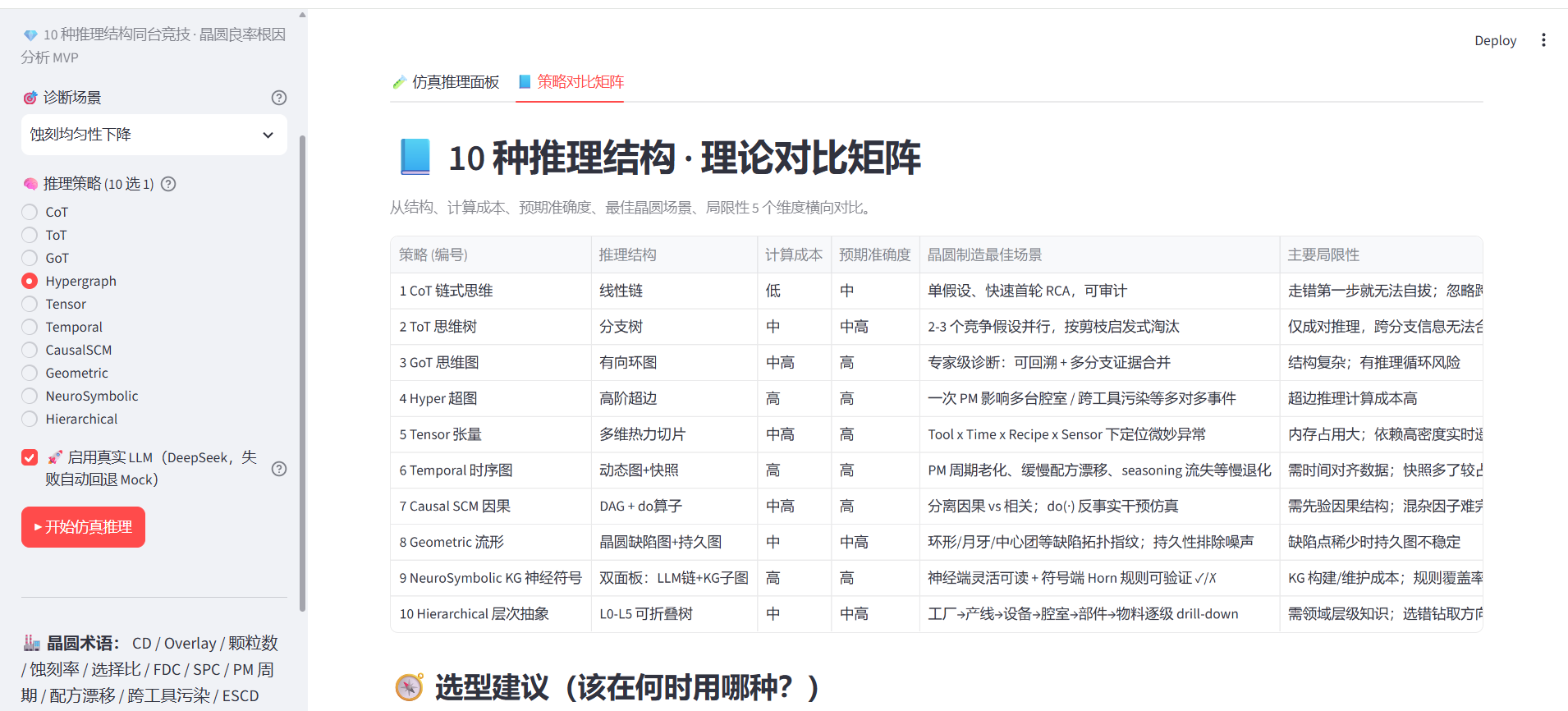

界面展示：
十、写在最后：结构即认知
「晶思万策」最想传达的观点是：LLM 时代，"推理结构"本身是一个被严重低估的设计维度。
大部分人讨论 LLM 推理时只关心"模型多大、Prompt 怎么写、结果准不准"，却忽略了推理过程的拓扑形态会根本性地改变结论。同样是 DeepSeek-Chat，喂给 CoT 和喂给 GoT 出来的诊断路径完全不一样；同样一组晶圆缺陷数据，画成线性链和画成超图，看到的根因也不一样。
把 10 种结构并排放到同一个 Streamlit 应用里，让工程师一眼看清「哪种结构在哪种场景下更胜一筹」——这才是「心智竞技场（Mind Arena）」的本意。
- 🔗 项目地址：GitHub ：https://github.com/BumbleBee-ZDS/FabRCA-Mind-Arena（开源 MVP，欢迎 Star / Issue / PR）
- 🛠️ 技术栈：Python 3.11+ / Streamlit / Plotly / NetworkX / LangChain / DeepSeek API
💎 晶思万策 · 十策并举，方见晶圆根因之真面目。
