⚡ 深度解析 RocketMQ 存储基石：CommitLog 物理架构与极致吞吐本质

⚡ 深度解析 RocketMQ 存储基石：CommitLog 物理架构与极致吞吐本质

📑 文章摘要

CommitLog 作为 RocketMQ 的核心存储引擎，所有 Topic 的消息均以追加写（Append-Only）方式串行持久化至统一的物理文件中。它通过固定大小的 1GB 映射文件、严格的顺序写入策略压榨磁盘吞吐极限，并结合 Page Cache、零拷贝与灵活的刷盘机制，从根本上实现了海量消息的高性能写入，是 RocketMQ 高吞吐与低延迟的绝对基石。

🌳 核心基础：底层结构与物理模型

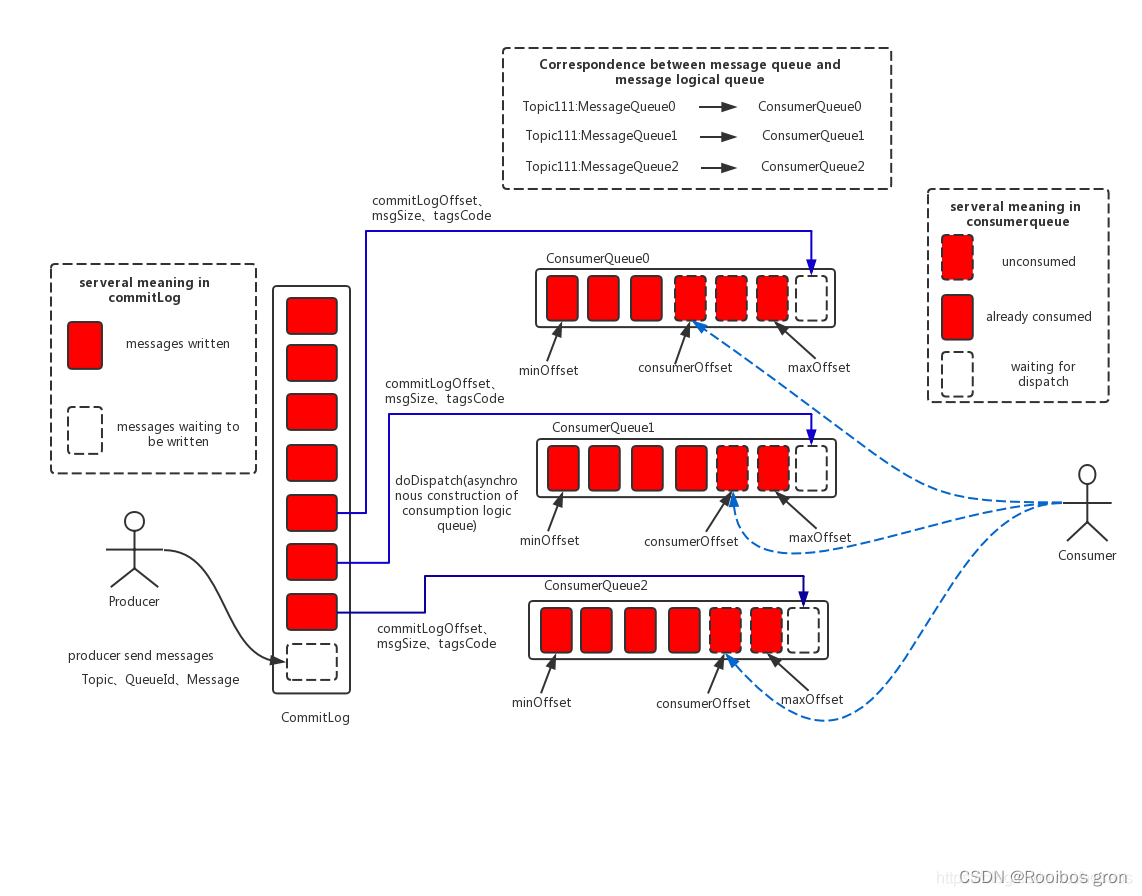

在传统消息中间件中，通常为每个 Topic 或 Queue 分别维护独立的物理文件。这种设计在面对海量并发写入时，会导致磁盘磁头频繁寻道（随机写），从而使 I/O 性能急剧下降。RocketMQ 彻底打破了这一常规，创造性地引入了 CommitLog——所有 Topic、所有 Queue 的消息全部聚合、串行写入同一个全局日志文件中。
在这里插入图片描述

📂 物理目录与文件生命周期管理

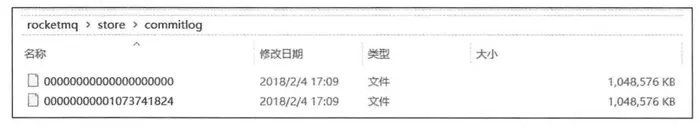

CommitLog 在磁盘上的存储路径通常位于 $HOME/store/commitlog/。
在这里插入图片描述

文件命名规范：文件名是一个长度为 20 位的数字，代表该文件在整个 CommitLog 中的起始物理偏移量（Physical Offset）。例如，第一个文件命名为 00000000000000000000。
固定大小设计：为了能够高效地进行内存映射（mmap）与文件回收，每个 CommitLog 文件的大小默认被严格固定为 1 GB（1073741824 字节）。当一个文件写满时，系统会自动创建并命名下一个文件（例如起始偏移量为 00000000001073741824）。

🧱 单条消息的二进制内存对齐布局与核心字段说明

当消息被追加到 CommitLog 时，并不是简单地丢入字符串，而是严格按照二进制协议进行序列化布局。每一条消息在 CommitLog 中都占据一段连续的字节空间，其核心字段结构及详细中文说明如下：

+-------------------+---------------------+---------------------+---------------------+
| TotalSize (4B)    | MagicCode (4B)      | BodyCRC (4B)        | QueueId (4B)        |
+-------------------+---------------------+---------------------+---------------------+
| Flag (4B)         | QueueOffset (8B)    | PhysicalOffset (8B) | SysFlag (4B)        |
+-------------------+---------------------+---------------------+---------------------+
| BornTimestamp (8B)| ProducerID (var)    | BodyLength (4B)     | Body (N Bytes)      |
+-------------------+---------------------+---------------------+---------------------+
| TopicLength (1B)  | Topic (M Bytes)     | PropertiesLength (2B)| Properties (K Bytes)|
+-------------------+---------------------+---------------------+---------------------+

字段名称 (Byte大小)	中文说明与底层作用
TotalSize (4 字节)	消息总长度：整条消息占用总字节数，是解析日志时进行条目跳转的核心依据。
MagicCode (4 字节)	魔法数/校验码：固定标识（如 `0xAA6735D5`），用于判断文件损坏或数据完整性。
BodyCRC (4 字节)	消息体 CRC 校验码：用于在消费和恢复时校验消息体内容是否被篡改或损坏。
QueueId (4 字节)	消息队列 ID：标识当前消息属于该 Topic 下的哪一个逻辑队列。
Flag (4 字节)	应用标志位：业务自定义的整型标志（如过滤标记、序列化类型等）。
QueueOffset (8 字节)	逻辑队列偏移量：该消息在其所属 Queue 中的逻辑相对位置。
PhysicalOffset (8 字节)	物理偏移量：该消息在全局 CommitLog 文件中的绝对起始字节位置。
SysFlag (4 字节)	系统标志位：记录事务状态、是否压缩、是否多副本等系统级控制位。
BornTimestamp (8B)	消息生成时间戳：Producer 客户端发送消息时的本地毫秒级时间。
ProducerID (变长)	生产者标识：发送该消息的 Producer 组名称。
BodyLength (4 字节)	消息体长度：记录后续 `Body` 字节数组的具体长度。
Body (N 字节)	消息体内容：业务传输的真实二进制负载数据。
TopicLength (1 字节)	Topic 名称长度：记录 Topic 字符串占用的字节数。
Topic (M 字节)	Topic 名称：该消息所属的主题文本。
PropertiesLength (2B)	属性长度：记录消息扩展属性的字节总长度。
Properties (K 字节)	消息扩展属性：以 Key-Value 形式存储的元数据（如 SQL 过滤属性、重试次数等）。

这种定长与变长字段相结合的设计，使得引擎在解析或遍历日志时，能够通过 TotalSize 精准定位到下一条消息的起始位置，具备极强的自解析能力。

🌲 核心原理：机制拆解与写入闭环

理解 CommitLog 的核心，必须从底层硬件的物理特性出发。现代存储介质（无论是传统机械硬盘 HDD 还是企业级 NVMe SSD）都有一个残酷的定律：顺序 I/O 的吞吐量远超随机 I/O（往往能高出几个数量级）。

🔄 为什么必须坚持纯粹的顺序写

消除磁头寻道：在机械硬盘时代，随机写需要磁头不断机械寻道，而顺序写只需磁头持续在相邻磁道写入。
SSD 寿命与损耗均衡：对于闪存（SSD），随机小块写入会触发频繁的垃圾回收（GC）和页擦除，带来严重的“写放大”效应。而 CommitLog 的大块顺序追加写，完美契合了 SSD 内部的 Flash Translation Layer (FTL) 机制，大幅延长了硬件寿命。

💾 刷盘与多副本同步的生死抉择

将数据写入 CommitLog 并不意味着万事大吉，数据何时从内存安全持久化到磁盘，决定了系统的可靠性。RocketMQ 提供了两种刷盘策略：

异步刷盘（ASYNC_FLUSH）：
消息写入 Page Cache 即可成功返回给客户端。后台专门的刷盘线程（FlushRealTimeService）定时（默认每隔 500ms 或攒够一定页数）将脏页刷入磁盘。这种模式吞吐极高，但在极端宕机场景下可能会丢失少量未刷盘的数据。
同步刷盘（SYNC_FLUSH）：
生产者发送消息后，写线程会阻塞等待，由同步刷盘服务（GroupCommitService）将数据真正强制刷入磁盘（调用 force()）后，才向客户端返回成功。这种模式保证了数据零丢失，但吞吐量会有所下降。

🎯 性能优化：应用本质与影响

CommitLog 的架构设计直接重构了消息队列的性能边界，其核心优化体现在以下几个维度：

🚀 零拷贝与 Page Cache 的极限榨取

内存映射（mmap）：RocketMQ 利用 Java 的 MappedByteBuffer 将 CommitLog 文件映射到虚拟内存地址空间。应用程序对文件的读写直接等同于对内存的操作，省去了传统用户态与内核态之间的数据拷贝开销。
零拷贝传输（Zero-Copy）：当消费端拉取消息时，Broker 读取 CommitLog 并通过 FileChannel.transferTo() 方法，直接将内核态的 Page Cache 数据发送到 Socket 缓冲区，彻底绕过了用户态的多次拷贝，极大地降低了 CPU 消耗并压榨出了极限带宽。

📦 TransientStorePool 的堆外读写分离创新

在极致高并发写入场景下，如果读写线程共享同一块传统的 mmap 映射区（Page Cache），会遭遇严重的瓶颈：

核心痛点：大量写请求和读请求同时冲击 Page Cache，引发剧烈的锁竞争、脏页刷盘与页面置换，导致 CPU 缓存命中率下降和写入延迟抖动（甚至引发 Broker Busy 异常）。
架构解法（读写分离）：开启 transientStorePoolEnable=true 后，RocketMQ 引入了一块独立的堆外内存池（TransientStorePool，即 JVM Direct Memory）：
1. 写通道：Producer 消息直接追加到堆外内存中，完全不涉及 Page Cache 与磁盘 I/O，速度极快，随即向客户端返回 SEND_OK。
2. 提交通道：后台线程 CommitRealTimeService 定时或定量地将堆外内存中的数据，一次性批量提交到 MappedFile（即 Page Cache）中。
3. 读通道：Consumer 依然从 MappedFile（Page Cache）中安全地读取消息。

经典通俗比喻
想象一家火爆的餐厅：

传统模式：厨师（写线程）和传菜员（读线程）在同一个狭窄的出餐台（Page Cache）工作，互相碰撞抢地盘，效率极低。
TransientStorePool 模式：餐厅在旁边开辟了一个巨大的临时备餐区（堆外内存）。厨师炒好菜直接放入备餐区，可以疯狂加速；专职搬运工定时把备餐区的菜批量端到正式出餐台（Page Cache）；传菜员只去正式出餐台端菜。厨师与传菜员彻底解耦，吞吐量大幅飙升。

代价与适用场景：
- 可靠性代价：若 Broker 进程崩溃，堆外内存中尚未提交到 Page Cache 的数据会丢失。
- 资源代价：需占用额外的堆外内存，且消费者读取会产生毫秒级的微小延迟。
- 选型建议：金融级强一致场景不建议开启；海量日志、埋点监控等追求极限 TPS 与防抖动的场景强烈推荐开启。

🗣️ 面试回答思路：结构化高分话术

在面试中被问及“RocketMQ 的 CommitLog 究竟是怎么设计的，为什么性能这么高”时，可以按照以下逻辑进行阐述：

定基调（指出架构直觉）：
“面试官您好，RocketMQ 的 CommitLog 是整个消息引擎的绝对核心。它打破了传统消息队列按 Topic 独立建文件的老路，采用了一个全局唯一的、统一追加写入的物理日志文件。这是实现 RocketMQ 极致吞吐量的根本根基。”
讲本质（拆解物理结构与顺序写）：
“从底层物理模型来看，CommitLog 采用固定 1GB 大文件的滚动设计，所有 Topic 的消息通过二进制定长与变长字段组合串行编码，以 Append-Only（纯顺序追加） 的方式写入。这种纯粹的顺序写彻底消除了磁盘磁头寻道，契合了硬件底层特性。同时，结合 ConsumeQueue 索引分离，完美解决了‘写得快却找得慢’的经典矛盾。”
谈性能（总结软硬件协同优化）：
“在性能优化层面，CommitLog 发挥到了极致：第一，深度依赖操作系统的 Page Cache 与 mmap 内存映射；第二，通过 FileChannel.transferTo 实现了零拷贝网络传输；第三，针对高并发写，引入了 TransientStorePool 堆外内存池机制实现读写分离，消除了锁冲突。正是这一整套软硬件协同的底层架构，造就了 RocketMQ 支撑海量消息实时吞吐的硬核实力。”
