摘要：本文系统介绍了三相桥式逆变电路的结构与工作原理。电路采用6只IGBT组成三相桥臂，通过180°导通型方波控制实现DC-AC转换，输出阶梯波相电压和方波线电压。文章详细分析了电路拓扑、电流路径及输出特性，对比了方波控制、SPWM和SVPWM三种调制方式的优缺点。同时通过Multisim仿真验证了电路工作模态，展示了三相输出电压的对称性和相位关系。该电路广泛应用于变频器、光伏逆变、UPS等电力电子领域，是工业中最重要的三相逆变拓扑之一。

 更多内容可点击——>

硬件工程师成长之路——知识汇总(持续更新)

硬件工程师成长之路——知识汇总(持续更新)

硬件工程师成长之路——知识汇总(持续更新)

2.3.1 三相桥式逆变电路基础知识

三相桥式逆变电路是工业中最主流的DC→三相AC变换拓扑，也叫三相全桥逆变器，是变频器、光伏并网、UPS、电机驱动的核心电路。

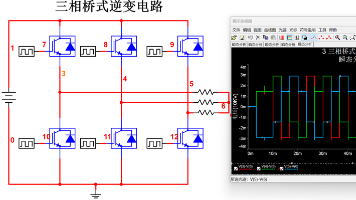

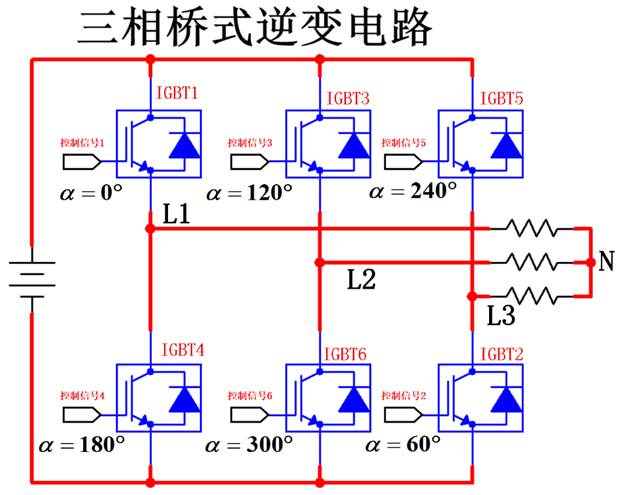

一、电路结构

1. 直流侧：直流母线电压（图中左侧电源），为逆变电路提供能量。
2. 功率开关：6 只 IGBT 组成三相桥臂，每相由上下两只 IGBT 组成：

U 相：IGBT1（上桥）、IGBT4（下桥）

V 相：IGBT3（上桥）、IGBT6（下桥）

W 相：IGBT5（上桥）、IGBT2（下桥）

每只 IGBT 均反并联续流二极管，用于感性负载电流续流。

1. 负载侧：三相星形连接负载，接在桥臂中点 L1/L2/L3 之间，形成三相输出。
2. 驱动
