【51单片机通信协议】串口

文章目录

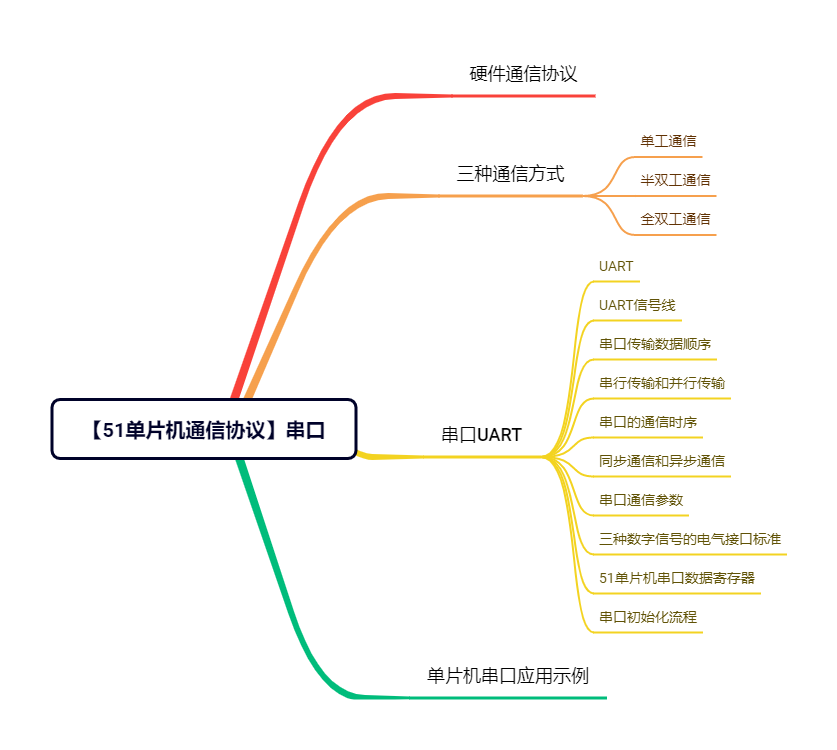

请添加图片描述

此篇文章依旧以HC6800-MS这块开发板为例。本片文章可能涉及之前文章内容，下面是前两篇文章的链接，需要的可以看看：
【初识嵌入式之C51】成为点灯大师
【51单片机】GPIO/中断/定时器/PWM

一、硬件通信协议

在单片机上主要有四种通信协议：
UART、I2C、SPI、CAN
这篇文章主要解释串口UART这种通信协议。

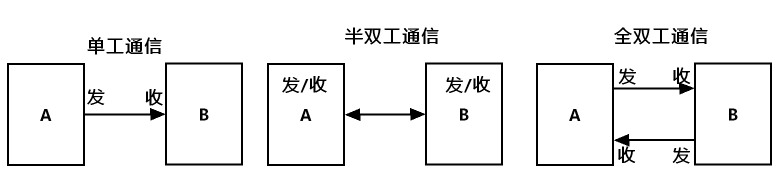

二、三种通信方式

1.单工通信

a. 数据的发送方和接收方是固定的；
b. 数据的传输通过一根信号线完成；
c. 数据传输的方向是固定的，只能由发送方传给接收方。

2.半双工通信（I2C ——>VCC GND SDA SCL）

a. 通信双方既可以作为数据的发送方，也可以作为数据的接收方；
b. 数据传输通过一根信号线完成；
c. 数据传输的方向可以是双向的，但同一时刻数据的传输方向呈单一性。

3. 全双工通信

a. 通信双方既可以作为数据的发送方，也可以作为数据的接收方；
b. 数据传输通过两根信号线完成；
c. 同一时刻数据的传输方向是双向的。

在这里插入图片描述

三、串口UART

3.1 UART

Universal Async Receiver/Transmitter 通用异步收发器（串口） 全双工、串行

3.2 UART信号线

VCC、GND、TXD发送数据线、RXD接受数据线
在这里插入图片描述

3.3 串口传输数据顺序

串口通信，遵循LSB先行原则，即先发送数据的低位，再发送高位；

3.4 串行传输和并行传输

串行：通过一根信号线传输数据，按照先后次序逐个bit逐个bit去发送数据；
并行：通过多根信号线同时去传输多个bit数据

串行传输特点:
(1)传输速率慢(只有一根线逐个bit去传输数据)；
(2)硬件成本低、实现简单；
(3)传输距离远，抗干扰能力强（信号线少，干扰小，不存在多根线之间的信号偏移）。

并行传输特点:
(1)传输速率快(通过多根线同时发送多个bit数据)；
(2)硬件成本高，实现复杂；
(3)传输距离近，抗干扰能力弱（一般30米内，信号偏移，电磁波干扰、误差大）。

3.5 串口的通信时序

（1）空闲状态为高电平
（2）发送1bit低电平代表起始位
（3）发送8bit数据位（）
（4）发送1bit校验位 低电平/高电平（奇偶校验）
（5）发送1bit高电平代表停止位

在这里插入图片描述
校验方法
（1）奇偶校验
奇校验：校验位为“1”，若数据位中“1”的个数加上校验位的“1”保持“1”的总个数为奇数个，则代表奇校验通过；
偶校验：校验位为“0”，若数据位中“1”的个数加上校验位的“0”保持“1”的总个数为偶数个，则代表偶校验通过；
（2）累加和校验

3.6 同步通信和异步通信

时钟线：约定双方的通信频率。

同步通信：通信双方有一根共享的时钟信号线来约定通信的频率；
异步通信：通信双方没有时钟信号线来约定通信的频率

波特率：bit per second，每秒传输的bit数量
常见波特率：2400bps 4800bps 9600bps 115200bps

3.7 串口通信参数

9600 8 N 1
9600：波特率
8：8位数据位
N：None无校验
1：1位停止位

3.8 三种数字信号的电气接口标准

电气特性 电气标准

  1. TTL电平
    1（高电平）
    0（低电平）
  2. RS232电平 负逻辑
    1（高电平）：-3V——-15V；
    0（低电平）：3V——15V；
  3. RS485电平 差分
    1（高电平）：2V-6V
    0（低电平）：-2V–6V

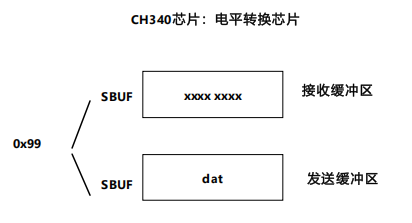

3.9 51单片机串口数据寄存器

在这里插入图片描述
两个缓冲区名字都叫 SBUF，地址都是 0x99；写 = 发送，读 = 接收，硬件自动区分，不是同一个存储单元。

电脑 USB → CH340 芯片（USB 转 TTL） → 51 单片机 RX 引脚 → 存入 51 的接收 SBUF
51 单片机写SBUF=dat，数据进入发送 SBUF，从 TX 引脚输出 → CH340 转 USB → 电脑接收。

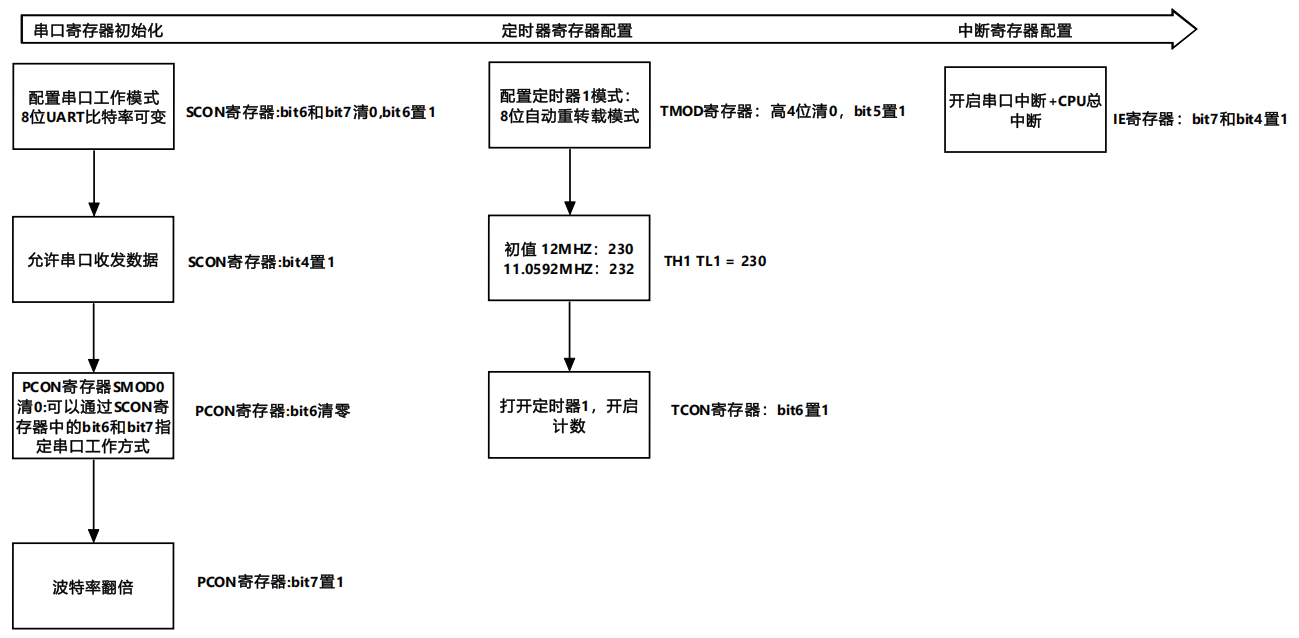

3.10 串口初始化流程

在这里插入图片描述

tips：
data:将变量的存储位置放到芯片内部RAM(256byte)
xdata:将变量的存储位置放到芯片外部扩展RAM(64KB)

四、单片机串口应用示例

串口任务：
主机（Windows）向从机发送Modbus协议格式指令，从机解析指令，根据指令完成对应功能并向从机回复应答。

主从应答:
主机:永远是发起通信的一方，拥有对通信的绝对控制从机:无法发起通信，只能根据主机下发的指令完成对应的控制应答:从机完成对应功能后，需要给主机一个回复

TCP/IP应用层:HTTPModbus(CRC校验)

功能码:实现的具体功能
累加和校验

0x01:控制LED灯
0x02:数码管显示
0x03:蜂鸣器控制
0x04:温度采集

主机——>从机：
在这里插入图片描述

从机——>主机：
在这里插入图片描述
主机——>从机：0x01 0000 0001
从机——>主机：0x81 1000 0001

功能码最高位为数据流向位：0：数据从主机到从机 1：数据从从机到主机。

主函数：

#include <reg51.h>
#include <string.h>

#include "uart.h"
#include "delay.h"
#include "led.h"
#include "digitaltube.h"
#include "beep.h"
#include "modbus.h"

int main()
{
	int ret = 0;

	uart_init();
	led_init();
	timer0_init();

	while(1)
	{
		if (pos != 0)
		{
			delay(0xAFFF);

			ret = parse();
			if (ret != 0)
			{
				do_handler(ret);
			}
			if (ret != 0)
			{
				callback();
			}

			pos = 0;
		}
	}

	return 0;
}

延时：

#include <reg51.h>
#include "delay.h"

int delay(unsigned int n)
{
	while(n--)
	{
	}
	return 0;
}

串口：

#include <reg51.h>
#include "uart.h"

xdata char recv_buff[32];
unsigned int pos = 0;

void uart_recv_handler(void) interrupt 4
{
	if((SCON & (1 << 0)) != 0)
	{
		 if(pos < 32)
		 {
		 	recv_buff[pos++] = SBUF;
			recv_buff[pos] = 0;
		 }
		 SCON &= ~(1 << 0);
	}
}

void uart_init()
{
	//配置串口相关寄存器
	//设置UART工作模式：8位UART波特率可变
	SCON &= ~(3 << 6);
	SCON |= (1 << 6);
	//允许串口收发数据
	SCON |= (1 << 4);
	//PCON寄存器SMOD0清0,SCON寄存器指定串口工作方式
	PCON &= ~(1 << 6);
	//波特率翻倍
	PCON |= (1 << 7);

	//配置定时器1相关寄存器
	//配置定时器1工作模式：8位自动重装载
	TMOD &= ~(0x0f << 4);
	TMOD |= (1 << 5);
	//定时器初值：12MHZ：230 11.0592MHZ：232
	TL1 = 230;
	TH1 = 230;
	//打开定时器
	TCON = (1 << 6);

	//中断开关
	//开启CPU总中断+串口中断
	IE |= (1 << 4)|(1 << 7);
}

//发送单个字符
void uart_sendchar(unsigned int dat)
{
	SBUF = dat;

	while((SCON & (1 << 1)) == 0);

	SCON &= ~(1 << 1);
}

//发送字符串
void uart_sendstr(const char *p)
{
	while(*p)
	{
		uart_sendchar(*p++);
	}
}

//发送指定长度的数据
void uart_send_n_str(const char *p, int n)
{
	while(n--)
	{
		uart_sendchar(*p++);
	}
}

定时器：

#include <reg51.h>
#include "timer.h"

#define INI_VAL 64535

float f_beep = 200;

float t_beep = 0;
unsigned int cnt = 0;
unsigned int ini_val = 0;

void calcu_val()
{
	t_beep = 1 / f_beep;
	cnt = t_beep / 0.000001;
	ini_val = 65535 - (int)cnt;
}

void timer0_handler(void)	interrupt 1
{
	TL0 = ini_val;
	TH0 = (ini_val >> 8);

	P2 ^= (1 << 1);
}

void timer0_init()
{
	TMOD &= (0xf0 << 0);

	TMOD |= (1 << 0);

//	t_beep = 1 / f_beep;
//	cnt = t_beep / 0.000001;
//	ini_val = 65535 - (int)cnt;
	calcu_val();

	TL0 = ini_val;
	TH0 = (ini_val >> 8);

	IE |= (1 << 1) | (1 << 7);

	TCON |= (1 << 4);
}

modbus：

#include <reg51.h>
#include <string.h>
#include "modbus.h"
#include "led.h"
#include "digitaltube.h"
#include "beep.h"
#include "uart.h"

#define DEV_ADDRES 0x01

//recv_buff:0xAA 0x01 0x01 0x00 0x42 0xEE 0xBB
unsigned char parse(void)
{
	unsigned char sum = 0;
	int i = 0;
	int ret = 0;

	if((unsigned char)recv_buff[0] == 0xAA && (unsigned char)recv_buff[6] == 0xBB)
	{
		if((unsigned char)recv_buff[1] == DEV_ADDRES)
		{
			for(i = 0; i < 5; ++i)
			{
				sum += recv_buff[i];
			}
			if((unsigned char)recv_buff[5] == sum)
			{
				ret = (unsigned char)recv_buff[2];
			}
		}
	}

	return ret;
}

void do_handler(unsigned char n)
{
	switch(n)
	{
		case 0x01:
			led_on(recv_buff[4]);
			break;
		case 0x02:
			digiter_show(recv_buff[4]);
			break;
		case 0x03:
			beep_on((unsigned char)recv_buff[4]);
			break;
		case 0x04:
			break;
		default:
			break;
	}
}

//recv_buff:0xAA 0x01 0x81 0x00 0x42 0xEE 0xBB
void callback(void)
{
	unsigned char sum = 0;
	int i = 0;
	unsigned char send_buff[10];

	memcpy(send_buff, recv_buff, 7);
	send_buff[2] |= (1 << 7);

	if((unsigned char)send_buff[0] == 0xAA && (unsigned char)send_buff[6] == 0xBB)
	{
		if((unsigned char)send_buff[1] == DEV_ADDRES)
		{
			for(i = 0; i < 5; ++i)
			{
				sum += send_buff[i];
			}
			send_buff[5] = sum;
//			if((unsigned char)send_buff[5] == sum)
//			{
//				uart_send_n_str(send_buff, 7);
//			}
		}
	}
	uart_send_n_str(send_buff, 7);
}

led：

#include <reg51.h>
#include "led.h"

void led_init(void)
{
	P2 = 0xff;
}

void led_all_on()
{
	P2 = 0x00;
}

void led_all_off()
{
	P2 = 0xff;
}

void led_on(unsigned int n)
{
	P2 = ~n;
}

void led_nor()
{
	P2 ^= 0xff;
}

数码管：

#include <reg51.h>
#include "digitaltube.h"
#include "delay.h"

int digitaltube_on(unsigned int n, unsigned int num)
{
	P1 &= ~(0xdf << 0);
	P1 |= (1 << (n-1));

	switch(num)
	{
		//0011 1111
		case 0: P0 = 0x3f; break;
		//0000 0110
		case 1: P0 = 0x06; break;
		//0101 1011
		case 2: P0 = 0x5b; break;
		//0100 1111
		case 3: P0 = 0x4f; break;
		//0110 0110
		case 4: P0 = 0x66; break;
		//0110 1101
		case 5: P0 = 0x6d; break;
		//0111 1101
		case 6: P0 = 0x7d; break;
		//0000 0111
		case 7: P0 = 0x07; break;
		//0111 1111
		case 8: P0 = 0x7f; break;
		//0110 1111
		case 9: P0 = 0x6f; break;
	}

	return 0;
}

void digiter_show(unsigned int n)
{
	int i = 1;int tmp = 0;

	while(n)
	{
		tmp = n % 10;
		n /= 10;
		digitaltube_on(i, tmp);
		++i;
		delay(100);
	}
}

蜂鸣器：

#include <reg51.h>
#include "timer.h"

void beep_on(unsigned char ret)
{
	if(0x01 == ret)
	{
		f_beep = 400;
		calcu_val();
	}else if(0x02 == ret)
	{
		f_beep = 600;
		calcu_val();
	}else if(0x03 == ret)
	{
		f_beep = 800;
		calcu_val();
	}else if(0x04 == ret)
	{
		f_beep = 1000;
		calcu_val();
	}else if(0x05 == ret)
	{
		f_beep = 1200;
		calcu_val();
	}

}
