鸿蒙平台 RKWard IDE 适配实战：基于 Electron 壳方案的纯 JavaScript R 语言统计分析开发- 惊觉

RKWard 是 KDE 桌面环境下经典的 R 语言集成开发环境，提供脚本编辑、控制台交互、统计计算、数据可视化和工作空间管理等功能。本文记录将 RKWard IDE 的核心能力基于 Electron 壳方案适配到鸿蒙 PC 平台的完整流程，实现一个纯前端 JavaScript R 执行引擎，无需安装原生 R 或联网，在离线环境下即可完成统计分析、Canvas 绘图和工作空间管理。

欢迎加入开源鸿蒙 PC 社区：https://harmonypc.csdn.net/

欢迎在 PC 社区平台申请新建项目：https://atomgit.com/OpenHarmonyPCDeveloper

AtomGit 仓库地址：https://atomgit.com/OpenHarmonyPCDeveloper/ohos_RKWard

一、技术架构分析

1.1 功能定位

RKWard IDE 的核心功能是对 R 语言代码进行编辑、执行和可视化。与传统方案依赖 Rscript 命令行或 WebR（WebAssembly 方式运行 R）不同，本方案将 R 执行引擎完全用 JavaScript 实现，涵盖随机数生成、统计计算、表达式解析和 Canvas 绘图四大模块，在浏览器渲染进程中直接完成所有计算和图表渲染。

1.2 目标架构（鸿蒙 Electron）

技术栈：Electron + HTML/CSS/JavaScript + 鸿蒙 web_engine 模块
核心逻辑：纯前端 JavaScript 实现 R 执行引擎（JSREngine），渲染进程直接完成统计计算和绘图
无外部依赖：不安装 R 语言环境，不启动 Rscript 子进程，不加载 WebR WASM 文件
离线可用：所有计算和绘图在本地完成，无需网络连接

1.3 架构设计

层级	职责	技术实现
主进程	窗口管理 + 文件操作 IPC	Electron BrowserWindow + fs
渲染进程	UI 交互 + 脚本管理	原生 DOM + JavaScript
执行引擎	R 代码解析与执行	xorshift32 PRNG + 表达式求值
绘图引擎	Canvas 图表渲染	散点图/直方图/箱线图/折线图
样式层	深色主题	Catppuccin Mocha 配色方案

1.4 鸿蒙平台适配要点

鸿蒙 Electron 适配层存在三大兼容约束，必须在开发中严格遵守：

禁止使用原生 prompt/confirm/alert 对话框，调用会导致 SubWindow 崩溃
禁止使用原生 select 元素，调用会触发 SubWindow 崩溃
禁止使用 setWindowOpenHandler 和 will-navigate API，调用会导致页面纯白

1.5 JSREngine 支持的 R 函数清单

本引擎实现了 R 语言核心子集，覆盖统计计算、数据生成和绘图三大类别：

类别	函数	功能说明
随机数	set.seed, rnorm	可复现的正态分布随机数（xorshift32 + Box-Muller）
数据生成	c, seq, rep	向量拼接、等差序列、重复向量
统计函数	mean, sd, median, min, max	基本描述性统计量
分位与频数	quantile, table, cut	分位数计算、频数统计、区间分组
线性回归	lm（最小二乘系数）	斜率和截距计算
控制台输出	cat, print	格式化输出到控制台
绘图函数	plot, hist, boxplot, lines, abline, legend	Canvas 图表渲染
布局控制	par(mfrow)	多图网格布局

二、环境准备

2.1 开发环境要求

操作系统：Windows 10/11
开发工具：DevEco Studio（鸿蒙官方 IDE）
HarmonyOS SDK：API 21+（5.0.5+）
Node.js：v20+

2.2 项目结构

ohos_hap/
├── electron-apps/
│   └── RKWard/                     # RKWard IDE 应用源码
│       ├── main.js                 # Electron 主进程（窗口 + 文件 IPC）
│       ├── renderer.js             # 渲染进程（编辑器 + 控制台 + 绘图查看器）
│       ├── r-engine.js             # 纯 JS R 执行引擎（796 行）
│       ├── index.html              # IDE 布局（工具栏 + 侧栏 + 编辑器 + 底部面板）
│       └── styles/
│           └── rkward.css          # Catppuccin Mocha 深色主题（717 行）
├── web_engine/                     # 鸿蒙 web_engine 模块
│   └── src/main/resources/
│       └── resfile/resources/app/  # 部署目录
└── build-profile.json5             # 鸿蒙构建配置

三、核心适配流程

3.1 第一步：创建主进程

文件：electron-apps/RKWard/main.js

主进程负责窗口创建和文件操作 IPC。R 脚本执行完全在渲染进程中通过 JSREngine 完成，主进程不再调用 Rscript。

// RKWard - R 语言 IDE 主进程
var electron = require('electron');
var app = electron.app;
var BrowserWindow = electron.BrowserWindow;
var screen = electron.screen;
var ipcMain = electron.ipcMain;
var dialog = electron.dialog;
var fs = require('fs');

app.disableHardwareAcceleration();

function createWindow() {
  var display = screen.getPrimaryDisplay();
  var width = display.workAreaSize.width;
  var height = display.workAreaSize.height;
  mainWindow = new BrowserWindow({
    width: Math.floor(width * 0.9),
    height: Math.floor(height * 0.85),
    webPreferences: {
      nodeIntegration: true,
      contextIsolation: false
    }
  });
  mainWindow.loadFile('index.html');
}

app.whenReady().then(createWindow);
app.on('window-all-closed', function() { app.quit(); });

文件操作 IPC 保留了 dialog:openFile、dialog:saveFile、fs:readFile、fs:writeFile 四个 handler，供渲染进程进行脚本文件的打开和保存。

// 打开文件对话框
ipcMain.handle('dialog:openFile', async function() {
  var result = await dialog.showOpenDialog(mainWindow, {
    properties: ['openFile'],
    filters: [{ name: 'R Scripts', extensions: ['R', 'r'] }]
  });
  if (result.canceled) return { ok: false };
  return { ok: true, path: result.filePaths[0] };
});

// 读取文件内容
ipcMain.handle('fs:readFile', async function(event, filePath) {
  try {
    var content = fs.readFileSync(filePath, 'utf-8');
    return { ok: true, content: content };
  } catch(e) {
    return { ok: false, error: e.message };
  }
});

3.2 第二步：设计 IDE 四区域布局

文件：electron-apps/RKWard/index.html

界面采用经典 IDE 四区域布局：左侧边栏（脚本列表 + 工作空间变量）、中间编辑器、底部面板（控制台/输出/绘图/帮助四标签）、顶部工具栏。

<!-- 工具栏 -->
<div id="toolbar">
  <div class="toolbar-left">
    <span class="app-logo">R</span>
    <span class="app-title">RKWard</span>
    <button id="btnNew" class="tb-btn" title="新建脚本">📄 新建</button>
    <button id="btnOpen" class="tb-btn" title="打开文件">📂 打开</button>
    <button id="btnSave" class="tb-btn" title="保存文件">💾 保存</button>
  </div>
  <div class="toolbar-right">
    <button id="btnRun" class="tb-btn primary" title="运行整个脚本">▶ 运行</button>
    <button id="btnRunSel" class="tb-btn primary" title="运行选中代码">▶▶ 选中运行</button>
    <button id="btnPlot" class="tb-btn" title="执行绘图代码">📊 绘图</button>
    <button id="btnClear" class="tb-btn" title="清空控制台">🗑️ 清空</button>
  </div>
</div>

<!-- 主体区域 -->
<div id="mainArea">
  <!-- 侧栏：脚本标签 + 工作空间变量 -->
  <div id="sidebar">
    <div class="sidebar-section">
      <div class="sidebar-header"><span>📝 脚本</span></div>
      <div id="scriptTabs" class="sidebar-list"></div>
      <button id="btnAddScript" class="sidebar-add">+ 新建脚本</button>
    </div>
    <div class="sidebar-section flex-grow">
      <div class="sidebar-header">
        <span>🔬 工作空间</span>
        <button id="btnRefreshVars" class="mini-btn">🔄</button>
      </div>
      <div id="varList" class="sidebar-list"></div>
    </div>
  </div>

  <!-- 侧栏拖拽条 -->
  <div id="sidebarResize" class="resize-handle-v"></div>

  <!-- 右侧内容区 -->
  <div id="content">
    <!-- 编辑器 -->
    <div id="editorArea">
      <div id="editorHeader">
        <span id="fileLabel" class="file-label">未命名脚本.R</span>
      </div>
      <div id="editorBody">
        <div id="lineNumbers" class="line-numbers">1</div>
        <textarea id="codeEditor" class="code-editor" spellcheck="false"
          placeholder="# 在此输入 R 代码"></textarea>
      </div>
    </div>

    <!-- 编辑器/控制台拖拽条 -->
    <div id="panelResize" class="resize-handle-h"></div>

    <!-- 底部面板（4 个标签） -->
    <div id="bottomPanel">
      <div id="bottomTabs">
        <button class="bottom-tab active" data-tab="console">控制台</button>
        <button class="bottom-tab" data-tab="output">输出</button>
        <button class="bottom-tab" data-tab="plots">绘图</button>
        <button class="bottom-tab" data-tab="help">帮助</button>
      </div>
      <!-- 控制台 -->
      <div id="tabConsole" class="tab-content active">
        <div id="consoleOutput" class="console-output"></div>
        <div id="consoleInputArea">
          <span class="console-prompt">&gt;</span>
          <input id="consoleInput" class="console-input" type="text">
        </div>
      </div>
      <!-- 绘图 -->
      <div id="tabPlots" class="tab-content">
        <div id="plotContainer" class="plot-container">
          <div class="plot-placeholder">
            <div style="font-size:36px">📊</div>
            <div>点击工具栏「绘图」按钮执行 R 绘图代码</div>
          </div>
        </div>
      </div>
      <!-- 帮助 -->
      <div id="tabHelp" class="tab-content">
        <div id="helpInputArea">
          <input id="helpInput" class="help-input" type="text" placeholder="输入 R 函数名查询帮助">
          <button id="btnHelpSearch" class="tb-btn mini">查询</button>
        </div>
        <pre id="helpContent" class="help-content"></pre>
      </div>
    </div>
  </div>
</div>

<!-- 状态栏 -->
<div id="statusBar">
  <span id="statusLeft" class="status-left">就绪</span>
  <span id="statusRight" class="status-right">R: 检测中...</span>
</div>

<!-- R 执行引擎（纯 JavaScript） -->
<script src="r-engine.js"></script>
<script src="renderer.js"></script>

关键设计：r-engine.js 必须在 renderer.js 之前加载，确保 JSREngine 对象在渲染进程初始化时可用。

3.3 第三步：实现 JSREngine 纯 JS R 执行引擎

文件：electron-apps/RKWard/r-engine.js

这是整个项目的核心，约 800 行代码实现了 R 语言的解析和执行。引擎分为五大模块：

模块一：随机数生成器（xorshift32 + Box-Muller）

R 语言的 set.seed 和 rnorm 是统计分析的基础。引擎使用 xorshift32 算法生成均匀分布随机数，通过 Box-Muller 变换转换为正态分布。

var _seed = 1;
var _spareNormal = null;

function xorshift32() {
  _seed ^= _seed << 13; _seed = _seed | 0;
  _seed ^= _seed >>> 17; _seed = _seed | 0;
  _seed ^= _seed << 5;  _seed = _seed | 0;
  return (_seed >>> 0) / 4294967296;
}

function boxMuller(mean, sd) {
  if (_spareNormal !== null) {
    var v = _spareNormal;
    _spareNormal = null;
    return mean + sd * v;
  }
  var u1, u2;
  do { u1 = xorshift32(); } while (u1 === 0);
  u2 = xorshift32();
  var mag = Math.sqrt(-2.0 * Math.log(u1));
  _spareNormal = mag * Math.sin(2.0 * Math.PI * u2);
  return mean + sd * mag * Math.cos(2.0 * Math.PI * u2);
}

xorshift32 是 32 位异或移位算法，周期为 2^32 - 1，计算速度快且统计特性良好。Box-Muller 变换将两个均匀分布随机数转换为一个正态分布随机数，同时缓存第二个值供下次调用使用，避免浪费计算。

模块二：统计函数

function arrMean(a) {
  return a.reduce(function(s,v){return s+v;},0) / a.length;
}

function arrSd(a) {
  var m = arrMean(a);
  var ss = a.reduce(function(s,v){return s+(v-m)*(v-m);},0);
  return Math.sqrt(ss / (a.length - 1));
}

function arrMedian(a) {
  var s = a.slice().sort(function(a,b){return a-b;});
  var n = s.length;
  return n%2 ? s[(n-1)/2] : (s[n/2-1]+s[n/2])/2;
}

function arrQuantile(a, p) {
  var s = a.slice().sort(function(a,b){return a-b;});
  var n = s.length;
  var idx = p*(n-1), lo = Math.floor(idx), hi = Math.ceil(idx), f = idx-lo;
  return lo===hi ? s[lo] : s[lo]*(1-f) + s[hi]*f;
}

标准差使用 n-1 自由度的样本标准差，与 R 的 sd() 函数一致。分位数使用线性插值法，与 R 的 quantile() 默认 type=7 算法一致。

模块三：表达式求值

R 代码的表达式求值需要处理函数调用、命名参数、嵌套括号等复杂情况。引擎使用括号深度追踪的 findEqAtDepth0 算法来区分赋值运算符和命名参数中的等号，同时追踪双引号和单引号字符串，避免将字符串内的等号误判为命名参数。

// 查找 depth=0 处且不在字符串内的第一个 = 号位置
function findEqAtDepth0(s) {
  var d = 0, inSQ = false, inDQ = false;
  for (var i = 0; i < s.length; i++) {
    var ch = s[i];
    if (inDQ) { if (ch === '"' && s[i-1] !== '\\') inDQ = false; }
    else if (inSQ) { if (ch === "'" && s[i-1] !== '\\') inSQ = false; }
    else if (ch === '"') inDQ = true;
    else if (ch === "'") inSQ = true;
    else if (ch === '(' || ch === '[') d++;
    else if (ch === ')' || ch === ']') d--;
    else if (ch === '=' && d === 0 && i > 0 && s[i-1] !== '!' && s[i-1] !== '<' && s[i-1] !== '>') return i;
  }
  return -1;
}

参数名转换函数 paramName 将 R 风格的点号命名转为 JavaScript 驼峰命名，配合 parseNamedArgs 实现完整的命名参数解析：

// 将 R 风格参数名转为 camelCase (length.out → lengthOut)
function paramName(name) {
  return name.trim().replace(/\.(\w)/g, function(m, c) { return c.toUpperCase(); });
}

function parseNamedArgs(s) {
  var args = splitArgs(s);
  var result = {_pos:[]};
  args.forEach(function(a) {
    var eq = findEqAtDepth0(a);
    if (eq > 0 && !a.substring(0,eq).match(/["']/)) {
      result[paramName(a.substring(0,eq))] = evalArg(a.substring(eq+1).trim());
    } else {
      result._pos.push(evalArg(a));
    }
  });
  return result;
}

模块四：多行续行合并

R 代码中函数调用经常跨多行书写，引擎在解析前将续行合并为完整语句：

function joinLines(code) {
  var raw = code.split('\n');
  var result = [];
  var cur = '';
  var depth = 0;
  for (var i = 0; i < raw.length; i++) {
    var line = raw[i];
    var trimmed = line.trim();
    if (!trimmed || trimmed[0] === '#') {
      if (depth === 0) { if (cur) { result.push(cur); cur = ''; } continue; }
    }
    if (cur) { cur += ' ' + trimmed; } else { cur = trimmed; }
    // 计算未闭合括号数
    depth = 0;
    for (var j = 0; j < cur.length; j++) {
      if (cur[j] === '(' || cur[j] === '[') depth++;
      else if (cur[j] === ')' || cur[j] === ']') depth--;
    }
    if (depth <= 0) { result.push(cur); cur = ''; depth = 0; }
  }
  if (cur) result.push(cur);
  return result;
}

该函数追踪括号深度，当遇到未闭合的左括号时，将后续行拼接到当前语句，直到括号完全闭合。这确保了 hist(y, main = “标题”, col = “lightblue”, breaks = 15) 这类跨行调用被正确合并为单行。

模块五：公共 API

引擎对外暴露 6 个 API 方法，核心设计是 execute 和 plot 在每次调用时清空 _vars，确保工作空间不会跨脚本累积变量：

window.JSREngine = {
  execute: function(code) {
    _vars = {};
    _output = [];
    var lines = joinLines(code);
    try {
      for (var li = 0; li < lines.length; li++) {
        try {
          execLine(lines[li]);
        } catch(lineErr) {
          return {ok:false, error:'L' + (li+1) + ': ' + lineErr.message, stderr:''};
        }
      }
      return {ok:true, stdout:_output.join('\n'), stderr:''};
    } catch(e) {
      return {ok:false, error:e.message};
    }
  },
  plot: function(code, w, h) {
    _vars = {};
    _output = [];
    try {
      var lines = joinLines(code);
      for (var li = 0; li < lines.length; li++) {
        try { execLine(lines[li]); } catch(le) {
          return {ok:false, error:'plot L' + (li+1) + ': ' + le.message};
        }
      }
      var dataUrl = renderPlot(lines.join('\n'), w, h);
      return {ok:true, dataUrl:dataUrl};
    } catch(e) {
      return {ok:false, error:e.message};
    }
  },
  getVariables: function() {
    var vars = [];
    Object.keys(_vars).forEach(function(k) {
      var v = _vars[k];
      if (Array.isArray(v)) {
        vars.push({name:k, type:'numeric ['+v.length+']', value:v.slice(0,5).map(formatVal).join(' ')+' ...'});
      } else if (typeof v === 'number') {
        vars.push({name:k, type:'numeric', value:formatVal(v)});
      } else {
        vars.push({name:k, type:typeof v, value:''+v});
      }
    });
    return vars;
  },
  reset: function() {
    _vars = {};
    _seed = 1;
    _spareNormal = null;
  },
  ready: true
};

每次运行脚本都是独立的干净环境。reset() 额外清除随机数种子和 Box-Muller 缓存值，用于完全重置引擎状态。

3.4 第四步：实现 Canvas 绘图引擎

r-engine.js 内置了 4 种 Canvas 图表绘制函数，支持 par(mfrow) 多图网格布局。以散点图和直方图为例：

function plotScatter(ctx, w, h, x, y, opts) {
  var pad = {l:50,r:20,t:30,b:30};
  var xMin=Math.min.apply(null,x), xMax=Math.max.apply(null,x);
  var yMin=Math.min.apply(null,y), yMax=Math.max.apply(null,y);
  var xR=[xMin-(xMax-xMin)*0.05, xMax+(xMax-xMin)*0.05];
  var yR=[yMin-(yMax-yMin)*0.05, yMax+(yMax-yMin)*0.05];
  drawAxes(ctx, w, h, pad, xR, yR);
  if (opts.main) { ctx.fillStyle='#cdd6f4'; ctx.font='bold 13px sans-serif'; ctx.textAlign='center'; ctx.fillText(opts.main, w/2, 18); }
  var pw=w-pad.l-pad.r, ph=h-pad.t-pad.b;
  ctx.fillStyle = opts.col || '#89b4fa';
  for (var i=0;i<x.length;i++) {
    var px = pad.l + (x[i]-xR[0])/(xR[1]-xR[0])*pw;
    var py = h-pad.b - (y[i]-yR[0])/(yR[1]-yR[0])*ph;
    ctx.beginPath(); ctx.arc(px,py,3,0,Math.PI*2); ctx.fill();
  }
  // regression line
  if (opts.regression) {
    var lm = lmCoef(x, y);
    ctx.strokeStyle = '#f38ba8'; ctx.lineWidth = 2;
    ctx.beginPath();
    ctx.moveTo(pad.l, h-pad.b-(lm.slope*xR[0]+lm.intercept-yR[0])/(yR[1]-yR[0])*ph);
    ctx.lineTo(w-pad.r, h-pad.b-(lm.slope*xR[1]+lm.intercept-yR[0])/(yR[1]-yR[0])*ph);
    ctx.stroke();
  }
}

function plotHist(ctx, w, h, data, opts) {
  var pad = {l:50,r:20,t:30,b:30};
  var mn=Math.min.apply(null,data), mx=Math.max.apply(null,data);
  var nBins = opts.breaks || 15;
  var binW = (mx-mn)/nBins;
  var bins = new Array(nBins).fill(0);
  data.forEach(function(v) {
    var idx = Math.min(Math.floor((v-mn)/binW), nBins-1);
    bins[idx]++;
  });
  var maxC = Math.max.apply(null, bins);
  drawAxes(ctx, w, h, pad, [mn, mx], [0, maxC*1.1]);
  if (opts.main) { ctx.fillStyle='#cdd6f4'; ctx.font='bold 13px sans-serif'; ctx.textAlign='center'; ctx.fillText(opts.main, w/2, 18); }
  var pw=w-pad.l-pad.r, ph=h-pad.t-pad.b;
  ctx.fillStyle = opts.col || '#89b4fa';
  for (var i=0;i<nBins;i++) {
    var bx = pad.l + i/nBins*pw;
    var bw = pw/nBins - 1;
    var bh = bins[i]/maxC*ph*0.9;
    ctx.fillRect(bx, h-pad.b-bh, bw, bh);
  }
}

箱线图支持分组公式语法，折线图支持多数据集叠加和图例渲染。

多图布局通过 renderMultiPlot 函数实现，检测 par(mfrow = c(rows, cols)) 设置后，将代码按绘图函数拆分为独立块，每块重新执行代码并捕获变量状态，然后在子 Canvas 上渲染对应图表：

function renderMultiPlot(code, rows, cols, w, h) {
  var cv = createCanvas(w, h);
  var ctx = cv.ctx;
  var cellW = w/cols, cellH = h/rows;

  // 分段解析代码块
  var blocks = [], cur = [];
  code.split('\n').forEach(function(l) {
    l = l.trim();
    if (!l || l[0]==='#' || l.match(/^(par|set\.seed)\(/)) return;
    if (l.match(/^(plot|hist|boxplot)\(/)) {
      if (cur.length) blocks.push(cur);
      cur = [l];
    } else {
      cur.push(l);
    }
  });
  if (cur.length) blocks.push(cur);

  blocks.forEach(function(block, idx) {
    if (idx >= rows*cols) return;
    var r = Math.floor(idx/cols), c = idx%cols;
    ctx.save();
    ctx.translate(c*cellW, r*cellH);
    ctx.beginPath();
    ctx.rect(0, 0, cellW, cellH);
    ctx.clip();

    // 执行代码块（变量累积模式，不重置 PRNG）
    var subOutput = [];
    var origOutput = _output;
    _output = subOutput;
    block.forEach(execLine);
    var localVars = Object.assign({}, _vars);
    _output = origOutput;

    // 在子 canvas 上绘图
    var subCanvas = createCanvas(cellW, cellH);
    var subCtx = subCanvas.ctx;
    var histCall = block.find(function(l){return l.match(/^hist\(/);});
    var boxCall = block.find(function(l){return l.match(/^boxplot\(/);});

    if (histCall) {
      var hm = histCall.match(/^hist\(([\s\S]+)\)$/);
      if (hm) {
        var ha = parseNamedArgs(hm[1]);
        var data = ha._pos[0];
        if (Array.isArray(data)) plotHist(subCtx, cellW, cellH, data, {main:ha.main,breaks:ha.breaks||15,col:ha.col});
      }
    }
    if (boxCall) {
      var bm = boxCall.match(/^boxplot\(([\s\S]+)\)$/);
      if (bm) {
        var ba = parseNamedArgs(bm[1]);
        var bGroups, bValues;
        if (ba._pos[0] && typeof ba._pos[0] === 'string') {
          var fmm = ba._pos[0].match(/^(\w+)\s*~\s*(\w+)$/);
          if (fmm) { bValues = localVars[fmm[1]]; bGroups = localVars[fmm[2]]; }
        }
        if (!bGroups) { bGroups = localVars.groups; bValues = localVars.values; }
        if (bGroups && bValues) {
          plotBox(subCtx, cellW, cellH, bGroups, bValues, {main:ba.main});
        }
      }
    }

    ctx.drawImage(subCanvas.canvas, 0, 0);
    ctx.restore();
  });

  return cv.canvas.toDataURL('image/png');
}

箱线图支持 R 的公式语法 values ~ groups，在 renderMultiPlot 中通过正则从字符串参数中提取变量名，实现分组数据的自动解析。

3.5 第五步：实现渲染进程 UI 逻辑

文件：electron-apps/RKWard/renderer.js

渲染进程约 840 行代码，实现 IDE 的全部交互功能。核心是通过 JSREngine API 完成 R 代码执行：

function runScript() {
  if (!rEngineReady) {
    notify('R 未就绪', 'R 执行引擎尚未加载', 'error');
    return;
  }
  saveCurrentScriptState();
  var code = el('codeEditor').value;
  if (!code.trim()) {
    notify('空脚本', '编辑器中没有代码', 'error');
    return;
  }

  el('statusLeft').textContent = '执行中...';
  disableRunButtons(true);
  switchBottomTab('console');
  appendConsole('> [运行脚本]', 'info');

  var t0 = Date.now();
  var result = window.JSREngine.execute(code);
  var ms = Date.now() - t0;
  if (result.ok) {
    if (result.stdout) appendConsole(result.stdout, 'output');
    if (result.stderr) appendConsole(result.stderr, 'error');
    appendConsole('--- 执行完成 (' + ms + 'ms) ---', 'info');
    el('statusLeft').textContent = '执行完成 (' + ms + 'ms)';
  } else {
    appendConsole('错误: ' + result.error, 'error');
    el('statusLeft').textContent = '执行失败';
  }
  refreshVariables();
  disableRunButtons(false);
}

function runPlot() {
  if (!rEngineReady) {
    notify('R 未就绪', 'R 执行引擎尚未加载', 'error');
    return;
  }
  saveCurrentScriptState();
  var code = el('codeEditor').value;
  if (!code.trim()) {
    notify('空脚本', '编辑器中没有绘图代码', 'error');
    return;
  }

  el('statusLeft').textContent = '生成绘图...';
  disableRunButtons(true);
  switchBottomTab('plots');

  var result = window.JSREngine.plot(code, 800, 600);
  if (result.ok && result.dataUrl) {
    plotZoom = 1;
    plotFitMode = true;
    renderPlotView(result.dataUrl);
    el('statusLeft').textContent = '绘图完成';
  } else {
    el('plotContainer').innerHTML = '<div class="plot-error">' +
      '<div class="plot-error-icon">⚠️</div>' +
      '<div class="plot-error-msg">绘图失败: ' + escapeHtml(result.error || '未知错误') + '</div></div>';
    el('statusLeft').textContent = '绘图失败';
  }
  disableRunButtons(false);
}

变量面板通过 getVariables() 读取当前工作空间状态，不重新执行代码，避免 PRNG 状态被意外推进：

function refreshVariables() {
  var container = el('varList');
  if (!rEngineReady) {
    container.innerHTML = '<div class="var-empty">R 引擎未就绪</div>';
    return;
  }
  // 不传 code — 变量已在 execute() 中设置，仅读取当前状态
  var vars = window.JSREngine.getVariables();
  if (vars.length === 0) {
    container.innerHTML = '<div class="var-empty">工作空间为空</div>';
    return;
  }
  container.innerHTML = vars.map(function(v) {
    var typeClass = v.type.indexOf('[') >= 0 ? 'var-type arr' : 'var-type';
    var icon = v.type.indexOf('[') >= 0 ? '📊' : (typeof v.value === 'string' && isNaN(Number(v.value)) ? '📝' : '🔢');
    return '<div class="var-item">' +
      '<div class="var-row">' +
        '<span class="var-icon">' + icon + '</span>' +
        '<span class="var-name">' + escapeHtml(v.name) + '</span>' +
        '<span class="' + typeClass + '">' + escapeHtml(v.type) + '</span>' +
      '</div>' +
      (v.value ? '<div class="var-value">' + escapeHtml(v.value) + '</div>' : '') +
      '</div>';
  }).join('');
}

绘图查看器支持 Fit/Zoom 双模式：适应窗口模式自动计算容器可用空间按比例缩放，缩放模式基于图片原始尺寸乘以缩放因子设置像素尺寸，支持滚动查看细节。

function applyPlotZoom() {
  var img = el('plotImg');
  if (plotFitMode) {
    var wrap = el('plotCanvasWrap');
    var availW = wrap.clientWidth - 32;
    var availH = wrap.clientHeight - 32;
    var fitW = Math.min(availW, plotNaturalW);
    var fitH = fitW * plotNaturalH / plotNaturalW;
    if (fitH > availH) { fitH = availH; fitW = fitH * plotNaturalW / plotNaturalH; }
    img.style.width = Math.round(fitW) + 'px';
    img.style.height = Math.round(fitH) + 'px';
  } else {
    var dw = Math.round(plotNaturalW * plotZoom);
    var dh = Math.round(plotNaturalH * plotZoom);
    img.style.width = dw + 'px';
    img.style.height = dh + 'px';
  }
}

通知系统使用自定义 div 替代 alert/confirm，避免触发鸿蒙 SubWindow 崩溃：

function notify(title, msg, type) {
  var old = el('notification');
  if (old) old.remove();
  var div = document.createElement('div');
  div.id = 'notification';
  div.className = 'rkw-notification' + (type === 'error' ? ' error' : '');
  div.innerHTML = '<div class="notify-title">' + escapeHtml(title) + '</div>' +
    '<div class="notify-msg">' + escapeHtml(msg) + '</div>';
  document.body.appendChild(div);
  setTimeout(function() { if (div.parentNode) div.remove(); }, 4000);
}

3.6 第六步：深色主题样式

文件：electron-apps/RKWard/styles/rkward.css

采用 Catppuccin Mocha 配色方案，约 720 行 CSS 代码：

:root {
  --base: #1e1e2e;
  --mantle: #181825;
  --crust: #11111b;
  --surface0: #313244;
  --surface1: #45475a;
  --text: #cdd6f4;
  --subtext0: #a6adc8;
  --blue: #89b4fa;
  --green: #a6e3a1;
  --red: #f38ba8;
  --yellow: #f9e2af;
  --mauve: #cba6f7;
  --overlay0: #6c7086;
}

布局关键约束：编辑器最小高度 150px，底部面板最小高度 100px，拖拽条 5px 可见分隔，绘图区域深色背景 #0d0d14 突出图表内容。

四、文件同步部署

每次修改 electron-apps/RKWard/ 下的代码后，需要同步到鸿蒙 web_engine 部署目录：

# 清空部署目录
Remove-Item "web_engine\src\main\resources\resfile\resources\app\*" -Recurse -Force

# 复制最新文件
Copy-Item "electron-apps\RKWard\*" `
  -Destination "web_engine\src\main\resources\resfile\resources\app\" `
  -Recurse -Force

注意：每次修改代码后都必须同步，否则构建的 HAP 包不会包含最新代码。

部署路径：web_engine/src/main/resources/resfile/resources/app/

五、预置示例脚本

IDE 内置 4 个预置示例脚本，覆盖统计计算、多类型绘图、线性回归和分布比较：

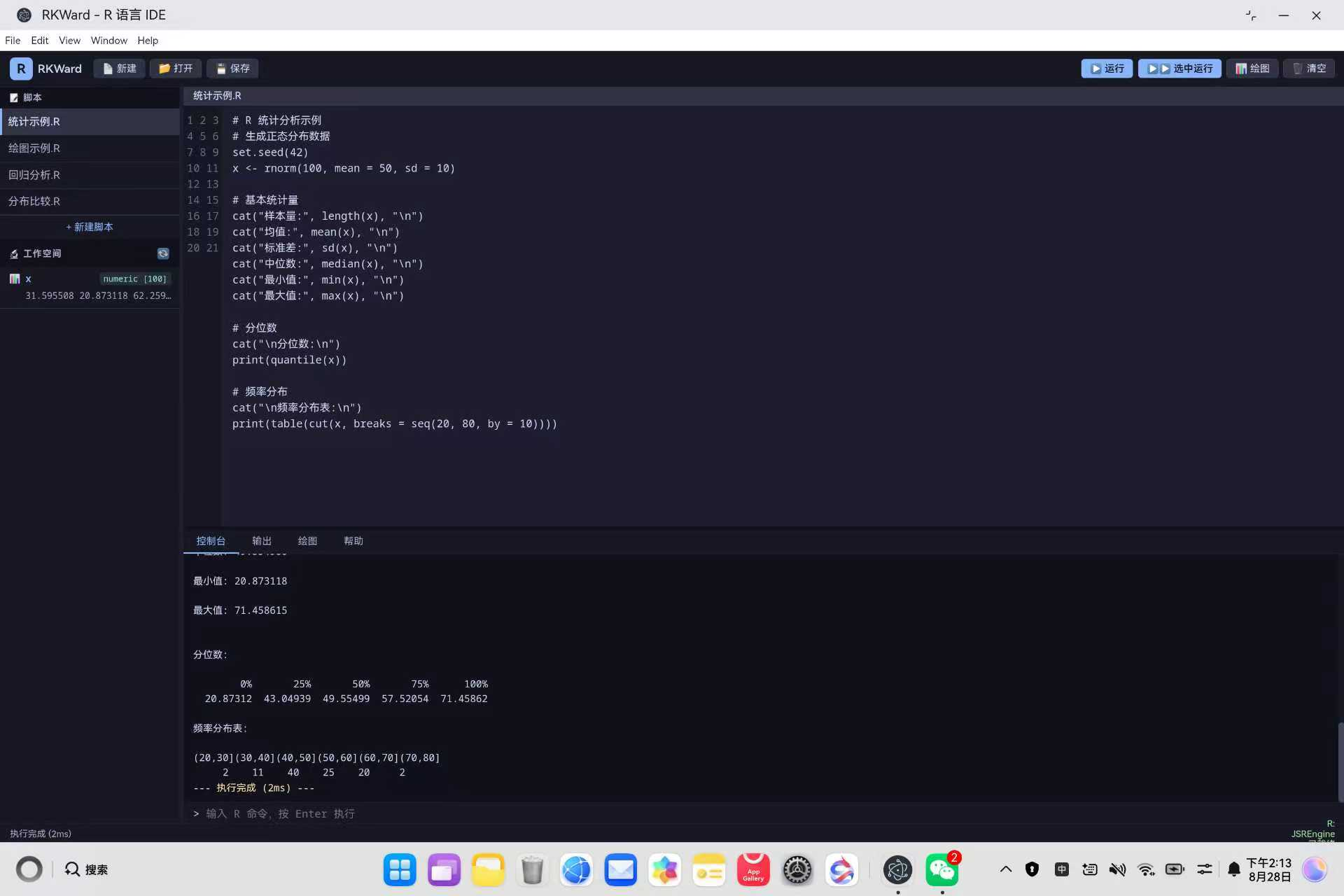

5.1 统计示例.R

基础统计量计算：样本量、均值、标准差、中位数、分位数、频数分布表。仅产生 1 个变量 x。

# R 统计分析示例
# 生成正态分布数据
set.seed(42)
x <- rnorm(100, mean = 50, sd = 10)

# 基本统计量
cat("样本量:", length(x), "\n")
cat("均值:", mean(x), "\n")
cat("标准差:", sd(x), "\n")
cat("中位数:", median(x), "\n")
cat("最小值:", min(x), "\n")
cat("最大值:", max(x), "\n")

# 分位数
cat("\n分位数:\n")
print(quantile(x))

# 频率分布
cat("\n频率分布表:\n")
print(table(cut(x, breaks = seq(20, 80, by = 10))))

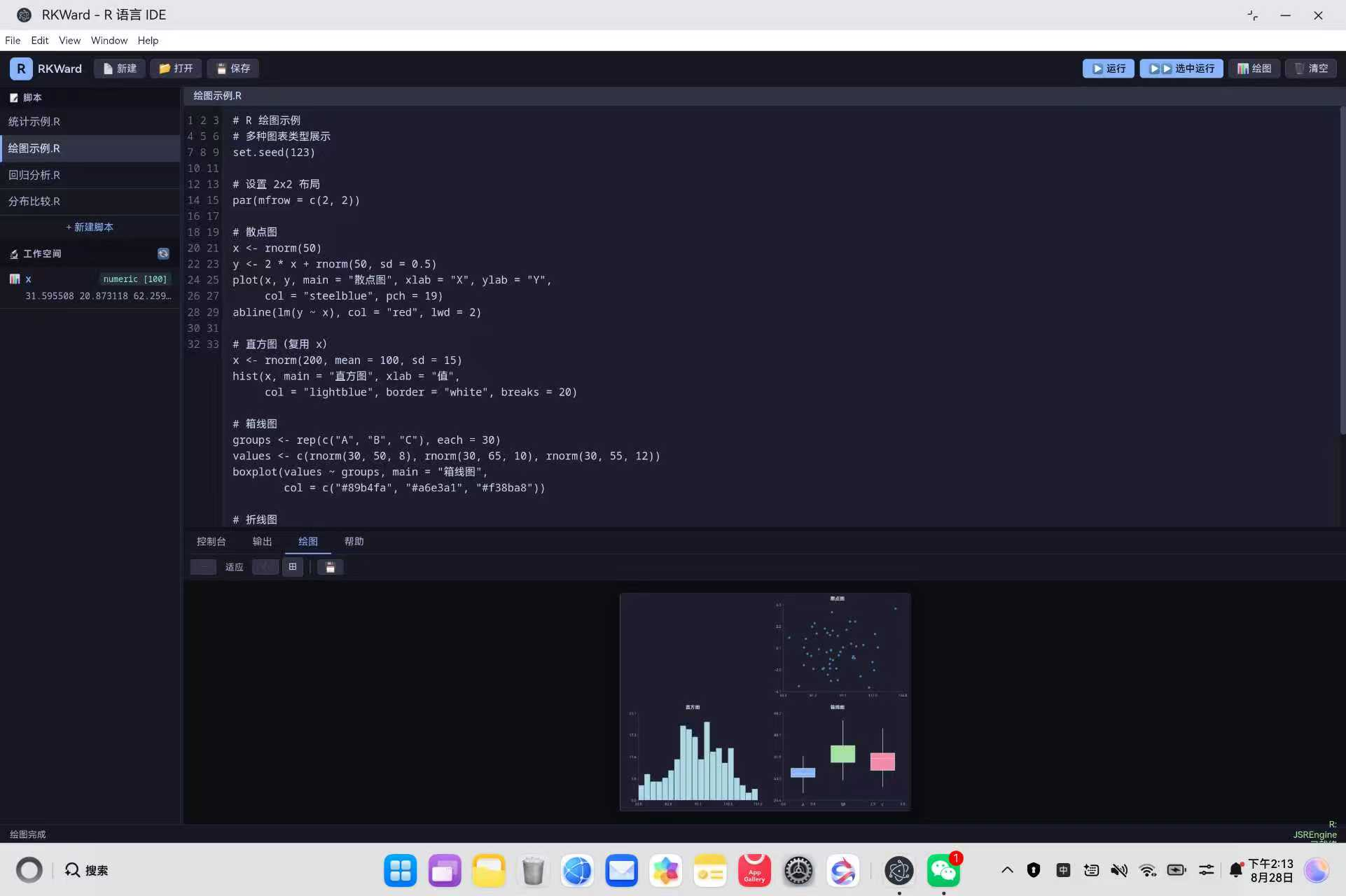

5.2 绘图示例.R

2x2 多图布局：散点图加回归线、直方图、箱线图、折线图加图例。产生 6 个变量。

# R 绘图示例
# 多种图表类型展示
set.seed(123)

# 设置 2x2 布局
par(mfrow = c(2, 2))

# 散点图
x <- rnorm(50)
y <- 2 * x + rnorm(50, sd = 0.5)
plot(x, y, main = "散点图", xlab = "X", ylab = "Y",
     col = "steelblue", pch = 19)
abline(lm(y ~ x), col = "red", lwd = 2)

# 直方图（复用 x）
x <- rnorm(200, mean = 100, sd = 15)
hist(x, main = "直方图", xlab = "值",
     col = "lightblue", border = "white", breaks = 20)

# 箱线图
groups <- rep(c("A", "B", "C"), each = 30)
values <- c(rnorm(30, 50, 8), rnorm(30, 65, 10), rnorm(30, 55, 12))
boxplot(values ~ groups, main = "箱线图",
        col = c("#89b4fa", "#a6e3a1", "#f38ba8"))

# 折线图
t <- seq(0, 4 * pi, length.out = 100)
plot(t, sin(t), type = "l", main = "正弦波",
     xlab = "t", ylab = "sin(t)", col = "purple", lwd = 2)
lines(t, cos(t), col = "orange", lwd = 2)
legend("topright", c("sin", "cos"),
       col = c("purple", "orange"), lwd = 2)

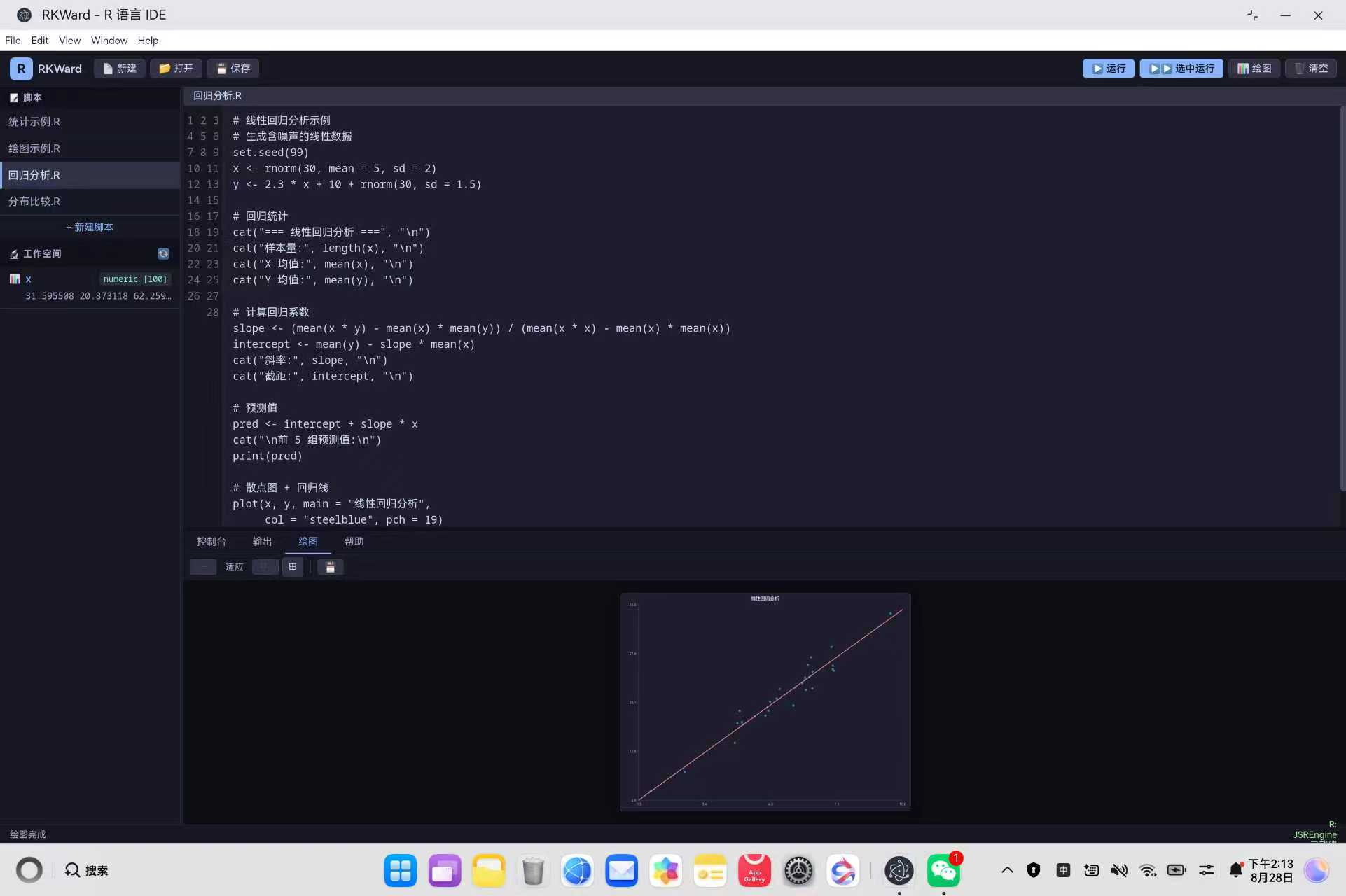

5.3 回归分析.R

手动计算最小二乘回归系数，绘制散点图加回归线。产生 5 个变量。

# 线性回归分析示例
# 生成含噪声的线性数据
set.seed(99)
x <- rnorm(30, mean = 5, sd = 2)
y <- 2.3 * x + 10 + rnorm(30, sd = 1.5)

# 回归统计
cat("=== 线性回归分析 ===", "\n")
cat("样本量:", length(x), "\n")
cat("X 均值:", mean(x), "\n")
cat("Y 均值:", mean(y), "\n")

# 计算回归系数
slope <- (mean(x * y) - mean(x) * mean(y)) / (mean(x * x) - mean(x) * mean(x))
intercept <- mean(y) - slope * mean(x)
cat("斜率:", slope, "\n")
cat("截距:", intercept, "\n")

# 预测值
pred <- intercept + slope * x
cat("\n前 5 组预测值:\n")
print(pred)

# 散点图 + 回归线
plot(x, y, main = "线性回归分析",
     col = "steelblue", pch = 19)
abline(lm(y ~ x), col = "red", lwd = 2)

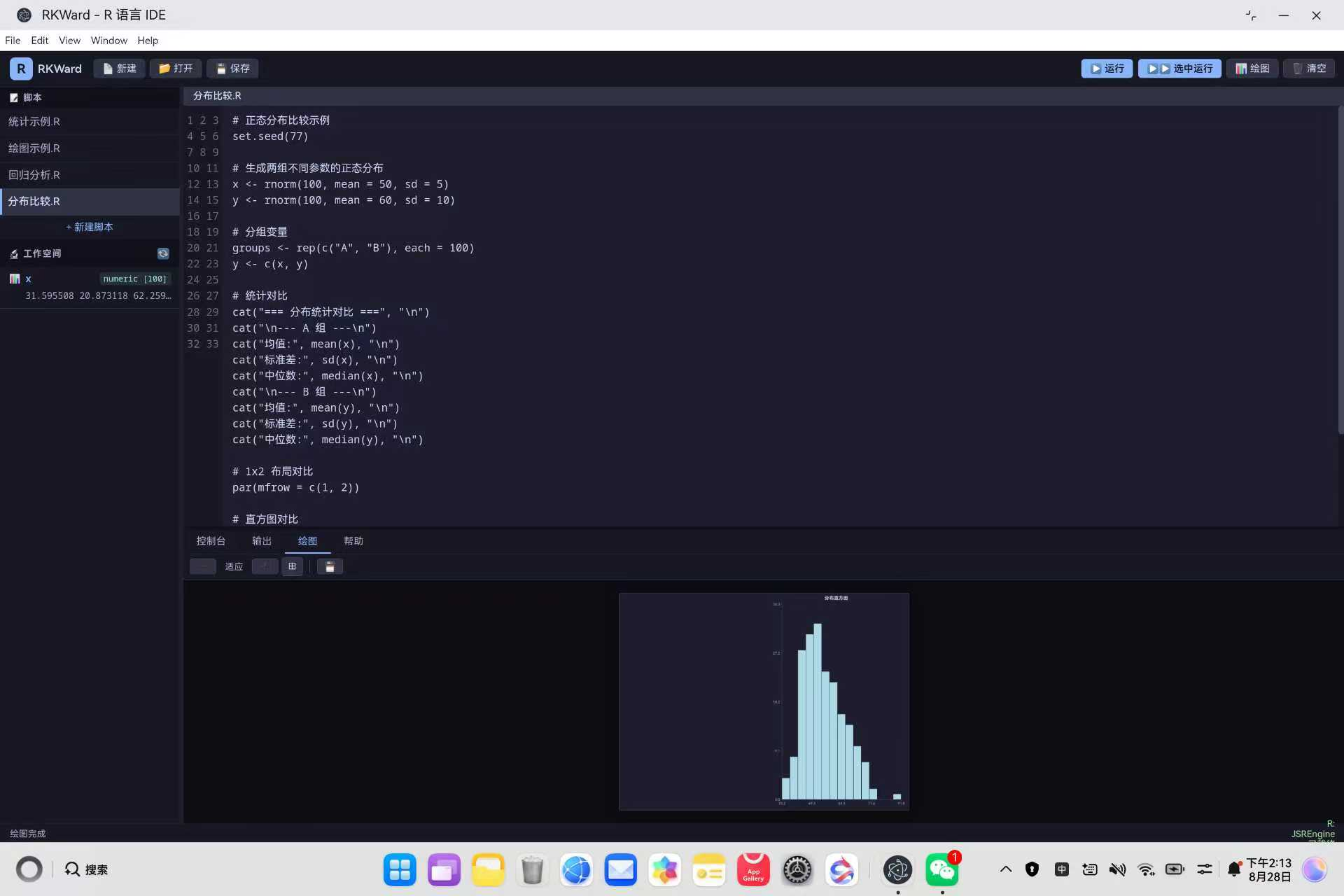

5.4 分布比较.R

两组正态分布的统计对比，1x2 布局直方图加箱线图。仅产生 3 个变量。

# 正态分布比较示例
set.seed(77)

# 生成两组不同参数的正态分布
x <- rnorm(100, mean = 50, sd = 5)
y <- rnorm(100, mean = 60, sd = 10)

# 分组变量
groups <- rep(c("A", "B"), each = 100)
y <- c(x, y)

# 统计对比
cat("=== 分布统计对比 ===", "\n")
cat("\n--- A 组 ---\n")
cat("均值:", mean(x), "\n")
cat("标准差:", sd(x), "\n")
cat("中位数:", median(x), "\n")
cat("\n--- B 组 ---\n")
cat("均值:", mean(y), "\n")
cat("标准差:", sd(y), "\n")
cat("中位数:", median(y), "\n")

# 1x2 布局对比
par(mfrow = c(1, 2))

# 直方图对比
hist(y, main = "分布直方图",
     col = "lightblue", breaks = 15)

# 箱线图对比
boxplot(y ~ groups, main = "分布箱线图",
        col = c("#89b4fa", "#a6e3a1"))

六、常见问题与解决方案

Q1：工作空间变量累积怎么办？

问题现象：连续运行多个脚本后，工作空间变量面板显示大量无关变量

根本原因：execute() 和 plot() 不清理 _vars 对象，每次运行后变量全部保留

解决方案：在 execute() 和 plot() 开头执行 _vars = {} 清空工作空间，每次脚本运行都是独立环境。同时提供 reset() API 用于完全重置（包括随机数种子和 Box-Muller 缓存）。

execute: function(code) {
  _vars = {};
  _output = [];
  var lines = joinLines(code);
  try {
    for (var li = 0; li < lines.length; li++) {
      try {
        execLine(lines[li]);
      } catch(lineErr) {
        return {ok:false, error:'L' + (li+1) + ': ' + lineErr.message, stderr:''};
      }
    }
    return {ok:true, stdout:_output.join('\n'), stderr:''};
  } catch(e) {
    return {ok:false, error:e.message};
  }
}

Q2：多行函数调用解析失败怎么办？

问题现象：hist(y, main = “标题”, 换行 col = “blue”) 这类跨行调用导致图表不渲染

根本原因：代码按行分割后，续行被当作独立语句处理，函数调用括号不匹配导致正则匹配失败

解决方案：在 execute() 和 plot() 入口调用 joinLines() 函数，根据括号深度将续行合并为完整语句。追踪左括号和右括号的差值，当差值大于零时将后续行拼接到当前语句。

// 修复前：两行独立处理
// Line 1: hist(y, main = "分布直方图",    → 括号未闭合
// Line 2: col = "lightblue", breaks = 15) → 被误识别为赋值

// 修复后：合并为一行
// hist(y, main = "分布直方图", col = "lightblue", breaks = 15)

Q3：绘图图片溢出或无法滚动怎么办？

问题现象：放大图片后无法滚动查看细节，图片溢出容器

根本原因：CSS max-width: 100% 限制图片宽度，transform: scale() 不改变布局盒模型，overflow: auto 无法出现滚动条

解决方案：移除 max-width 和 transform，改用显式 width/height 设置像素尺寸。Fit 模式计算容器可用空间按比例缩放，Zoom 模式使用 naturalWidth × zoom 设置实际像素尺寸。

.plot-canvas-wrap {
  flex: 1; overflow: auto;
  display: flex; align-items: center; justify-content: center;
  padding: 16px; background: #0d0d14;
}
.plot-canvas-wrap img {
  display: block; object-fit: contain;
}

Q4：鸿蒙平台对话框崩溃怎么办？

问题现象：点击按钮后应用闪退或白屏

根本原因：使用了原生 prompt/confirm/alert 对话框或原生 select 元素，鸿蒙 Electron 适配层的 ArkWeb 内核对这些原生 UI 组件支持不完整

解决方案：所有对话框和下拉选择均使用自定义 div 实现。本工具的通知系统使用 rkw-notification 类名的 div 元素，4 秒后自动消失。

原生组件	替代方案	实现方式
alert/confirm	自定义 notification div	div + CSS 动画
prompt	自定义 input 对话框	div + input 元素
select	不使用	脚本标签切换代替

七、总结

本文记录了将 RKWard IDE 适配到鸿蒙 PC 平台的完整流程。核心技术要点总结如下：

技术点	方案
R 执行引擎	纯 JavaScript 实现 R 语言核心子集（xorshift32 + Box-Muller）
随机数生成	xorshift32 PRNG + Box-Muller 正态分布变换，set.seed 可复现
表达式求值	findEqAtDepth0 双引号+单引号追踪，区分赋值与命名参数
多行续行合并	joinLines 根据括号深度自动合并跨行函数调用
Canvas 绘图	散点图/直方图/箱线图/折线图 + par(mfrow) 多图网格布局
多图布局	renderMultiPlot 块执行 + localVars 快照 + 公式解析
绘图查看	Fit/Zoom 双模式，适应窗口缩放 + 手动缩放滚动
工作空间隔离	execute/plot 清空 _vars，避免跨脚本变量累积
鸿蒙三防约束	禁止 alert/confirm/prompt/select，全部使用自定义 div
文件同步部署	PowerShell 一键复制到 web_engine resfile 资源目录

关键成果：

纯 JS R 执行引擎：用 JavaScript 实现 R 语言核心子集（随机数、统计计算、表达式求值），无需安装 R 或联网，完全离线可用
Canvas 绘图引擎：支持散点图、直方图、箱线图、折线图 4 种图表类型，支持 par(mfrow) 多图网格布局
4 个预置示例：统计示例、绘图示例、回归分析、分布比较，覆盖主要使用场景
32 项功能测试：全部通过，覆盖统计、变量、帮助、绘图、控制台、算术、清理、回归、分布 9 大类别

整个适配过程严格遵守鸿蒙三防策略，未使用任何原生对话框、select 元素或窗口拦截 API。全部代码约 2756 行（r-engine.js 796 行 + renderer.js 837 行 + rkward.css 717 行 + index.html 130 行 + main.js 276 行），即可在鸿蒙 PC 平台上获得完整的 R 语言统计分析体验。

转载自 CSDN-专业IT技术社区

原文链接：https://blog.csdn.net/weixin_43151418/article/details/165006661

鸿蒙平台 RKWard IDE 适配实战：基于 Electron 壳方案的纯 JavaScript R 语言统计分析开发
