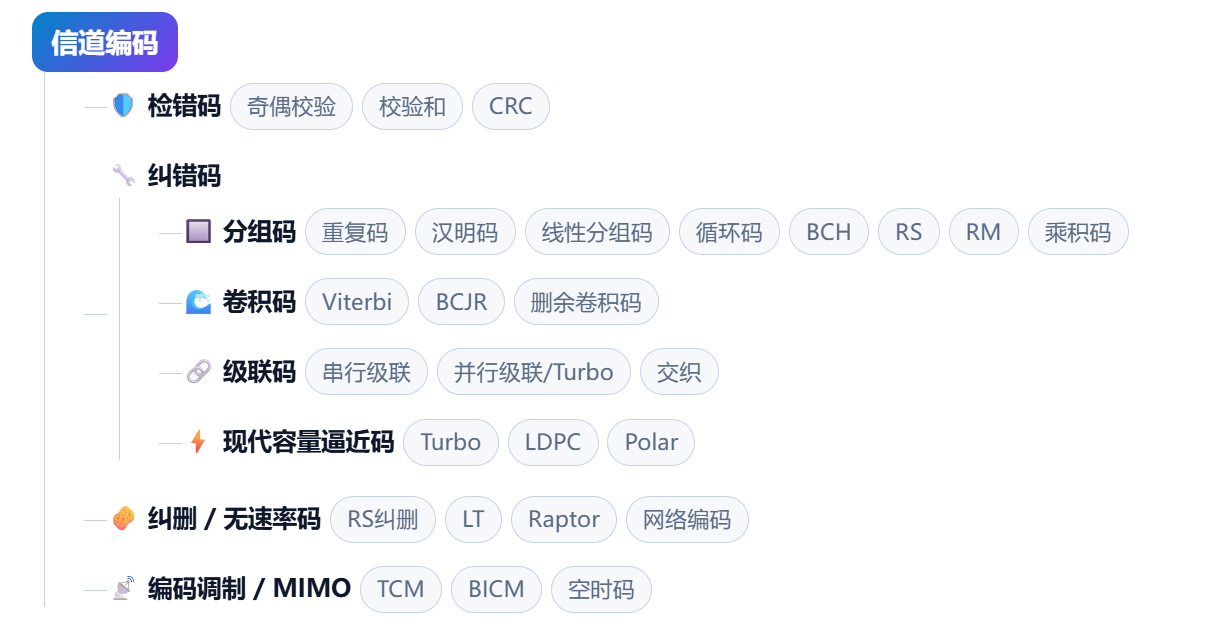

摘要：信道编码是通信系统的“守护神”，但面对 CRC、汉明码、RS、卷积码、Turbo、LDPC、Polar 等众多编码，初学者往往一头雾水。本文用一张总览地图 + 分门别类的讲解，帮你快速建立信道编码的完整知识框架，并给出工程选码建议。适合通信工程师、学生以及对无线通信感兴趣的朋友阅读。
💡 核心结论：信道编码 = 加冗余抗噪声。目标是在码率尽量高、时延尽量低、复杂度尽量小的前提下，让错误概率尽量低。
📌 0. 先统一几个概念
在展开之前，先统一几个贯穿全文的基础概念，后面会反复用到。
码率
码率定义为 ，其中
k 个信息比特编成 n 个发送比特，冗余为 n-k。
⚠️ 注意：R 越小，冗余越多，抗噪越强，但传输效率越低。
最小距离
两个合法码字之间最少有几个比特不同，称为最小汉明距离 d_min。硬判决下能纠错的个数为：
t = floor((d_min - 1) / 2)
例如 d_min=3 时，能纠 1 个错。
硬判决 vs 软判决
- 硬判决：解调器先判成 0/1，再送给译码器。
- 软判决：解调器送“可信度”（如 LLR），译码器性能更好。
现代码 Turbo、LDPC、Polar 都严重依赖软信息。
香农限
香农指出：只要码率 R < C（C 为信道容量），就能做到错误概率任意小。Turbo、LDPC、Polar 正是逼近香农限的实用码。
🔍 1. 检错码：只发现错，不纠正
检错码只能发现错误，不能纠正错误，通常配合重传机制使用。
奇偶校验
加 1 个比特，让 1 的个数为奇数或偶数。只能检奇数个错误，不能纠错。
二维奇偶校验
行列都加校验，能检很多错，甚至纠一点错，但效率低。
校验和
把数据分块求和，附在末尾。互联网协议常用，简单但不够强。
CRC 循环冗余校验
这是工程上最重要的检错码。把数据看成多项式，除以生成多项式，余数作为 CRC。
特点：
- ✅ 检错能力很强，尤其擅长突发错误。
- ❌ 不纠错。
- 🔁 常和 ARQ 配合：错了就重传。
- 📡 用于以太网、WiFi、LTE/5G、存储、文件校验。
🔥 一句话：CRC 是检错界的王者，不是纠错码。
🧱 2. 分组码：一块一块编码
分组码的思路其实很简单：把要发送的数据切成一块一块，每块单独处理。比如把 k 个比特的信息打包成一块，然后编成 n 个比特的码字发出去（n 比 k 大，多出来的就是冗余）。
打个比方：就像寄快递，你先把货物（信息比特）装进箱子，再塞进泡沫（冗余比特）防震。箱子里的货物是固定的，但泡沫怎么塞、塞多少，决定了这箱货能不能扛住运输途中的磕碰（噪声干扰）。
重复码
最简单：1 -> 111，0 -> 000，多数投票译码。能纠错，但效率极低。
汉明码
它怎么纠错？核心思路是“用校验位给每个比特做体检”。发送时，4 个信息位会额外算出 3 个校验位，凑成 7 个比特一起发出去。接收端收到 7 个比特后，会重新算一遍校验关系，得到一个“症状值”（伴随式）。
打个比方：就像给 7 个位置各装了一个报警器，哪个位置出错，报警器就会亮起一组特定的灯。因为 d_min=3，任意两个合法码字至少差 3 个比特，所以只要 1 个比特出错，接收到的码字离“正确的那个”最近，离其他合法码字都更远。译码器只要找到距离最近的合法码字，就能把错的那一位翻回来。
具体到 (7,4) 汉明码：3 个校验位能产生 8 种症状值，其中 7 种分别对应 7 个比特位置，剩下 1 种表示“没出错”。所以它能精确定位是哪一位错了，然后直接翻转修复。这就是“能纠 1 个错”的由来。
线性分组码
码字是信息比特的线性组合。用生成矩阵 G 编码：
c = mG
用校验矩阵 H 检验：
H c^T = 0
译码常用伴随式。汉明码、BCH、RS、LDPC 都属于广义线性分组码。
循环码
码字循环移位后仍是合法码字。可以用多项式表示，硬件用移位寄存器实现，非常方便。BCH 和 RS 都是循环码的重要子类。
BCH 码
二进制循环码，能纠正多个随机错误。例如 BCH(15,7) 能纠多个错，用于存储、光通信、早期通信。
RS 码（里德-所罗门码）
非二进制 BCH，按符号运算，比如 GF(256) 一个符号 8 比特。特点：
- 🎯 特别擅长纠突发错误。
- 📐 是 MDS 码，达到 Singleton 界。
- 🔢
RS(n,k)能纠(n-k)/2个符号错误，或n-k个符号删除。 - 📀 用于 QR 码、CD/DVD、深空、DSL、DVB。
🔥 一句话：随机错找 BCH/LDPC，突发错找 RS+交织。
RM 码（Reed-Muller）
一类短码，结构规整，能纠错，也能用于 Polar 码的理论分析。实际系统不如 BCH/RS/LDPC 常见。
乘积码
把分组码按行列排，行编码、列编码。能纠突发和随机错。Turbo 乘积码曾用于深空和存储。
🌊 3. 卷积码：连续流编码
分组码是“一块一块”，卷积码是“连续输入，连续输出”。输出不仅和当前输入有关，还和历史输入有关。关键参数：
- 约束长度 K
- 码率 1/n
- 生成多项式
它可以用状态图、网格图表示，译码核心是网格搜索。
Viterbi 译码
最大似然序列译码，在网格图上找一条最可能路径。硬判决、软判决都能用，软判决性能更好。用于 2G/3G 语音、卫星、深空、WiFi 旧标准。

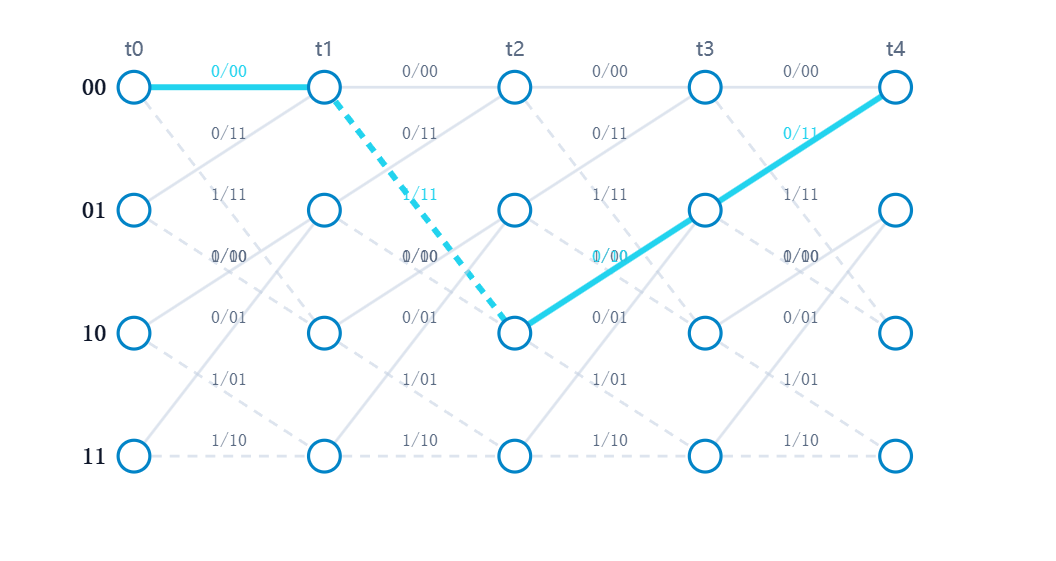

怎么找？核心是动态规划，也就是 Viterbi 算法的精髓：逐时刻比较、只留最优、剪掉次优。网格图每一列代表一个时刻，每个节点代表编码器的一个状态。算法从起点出发，一层一层向右推进。
具体分三步：
- 加（Add）：每到一个节点，把上一时刻留下的路径度量，加上当前分支的度量（硬判决用汉明距离，软判决用欧氏距离或 LLR）。
- 比（Compare）：同一个节点可能有多条路径汇入，比较它们的累计度量。
- 选（Select）：只保留度量最小（最像正确）的那条路径，其余全部丢弃。
打个比方：就像在迷宫里找出口，你不需要记住所有走过的路，每到岔路口只保留当前最接近出口的那条，其余直接放弃。这样一路走到终点，剩下的那条路径就是最大似然路径，也就是最可能发送的比特序列。
BCJR / MAP 译码
不是找整条路径，而是算每个比特的后验概率，输出软信息 LLR。Turbo 译码的核心就是两个 BCJR/SISO 译码器互相交换外信息。
删余卷积码
母码码率 1/2，删掉一些校验位，得到 2/3、3/4 等更高码率。灵活，但删得越多，纠错越弱。
🔥 一句话：卷积码是流式编码，Viterbi 是最大似然序列译码，BCJR 是软输出译码。
🤝 4. 级联码：组合拳
单个码不够强，就把多个码串起来。
串行级联码
典型方案：外码 RS，内码卷积码，中间加交织。深空通信经典方案。RS 纠突发，卷积纠随机，交织打散突发。
并行级联码 / Turbo 码
两个 RSC 卷积码并行，中间加交织器。译码用两个 SISO 迭代交换外信息。LTE 数据信道用过，3G 也用过。性能接近香农限，但时延大、复杂度高、有错误平底。、
交织器
本身不是码，但极其重要。作用：把突发错误打散，让译码器看到的错误近似独立。Turbo、LDPC、RS 都常配交织。
🔥 一句话：级联码就是“外码+内码+交织”，Turbo 是并行级联+迭代译码。
🚀 5. 现代容量逼近码：Turbo、LDPC、Polar
这三者是现代通信的顶梁柱。
Turbo 码

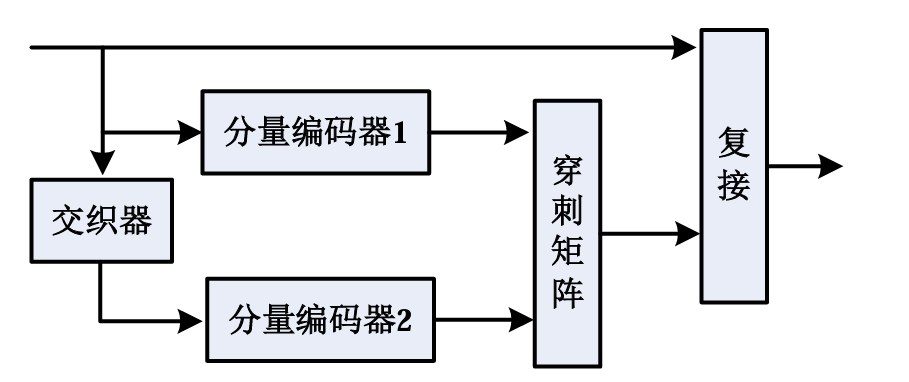

- 编码：两个 RSC + 交织器。
- 译码：两个 SISO 迭代交换外信息。
- 优点：低信噪比性能极好，接近香农限。
- 缺点：时延大，并行化差，错误平底。
- 应用：3G、LTE 数据信道。
它具体怎么纠错？核心是两个译码器互相“商量”，也就是迭代译码。发送端把同一份信息用两个不同的卷积码各编一遍，中间用交织器打乱顺序，让两份校验信息“看”到的错误模式不一样。
接收端收到后，两个译码器轮流工作：
- 第一轮：译码器 1 先算每个比特的可信度（软信息 LLR），把“我觉得哪些位可能错了”的猜测交给译码器 2。
- 第二轮：译码器 2 结合自己的校验关系，修正这些猜测，再把更新的信息反馈给译码器 1。
- 反复迭代：两个译码器像两个侦探互相印证线索，每轮都让判断更可靠，直到意见一致或达到迭代次数上限。
打个比方：就像两个医生会诊同一个病人，一个看 X 光片，一个看化验单，各自提出怀疑，再互相参考对方的结论，反复讨论后给出更准确的诊断。Turbo 码正是靠这种“你帮我、我帮你”的迭代，把纠错能力推到接近香农限。
LDPC 码（低密度奇偶校验码）
- 本质：线性分组码，但校验矩阵 H 非常稀疏。
- 表示：用 Tanner 图表示，译码用置信传播 BP。
- 优点：吞吐高，并行好，错误平底低，接近香农限。
- 缺点：短包性能一般，编码复杂度曾高，现在已解决。
- 应用：5G 数据信道、WiFi、DVB-S2、存储、光通信。

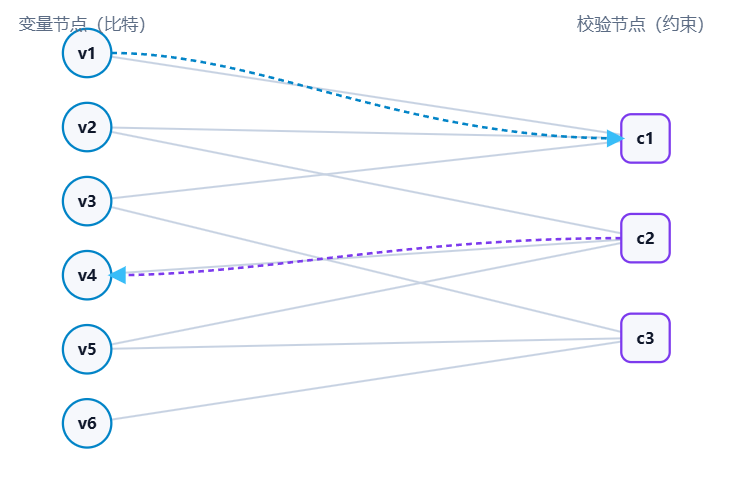

它具体怎么纠错？核心是在图上“投票”，也就是置信传播（BP）。发送端用稀疏校验矩阵 H 生成码字，接收端把每个比特看成图上的一个节点，把校验关系看成连接节点的边，构成一张 Tanner 图。接收端收到后，图上所有节点开始互相传递“可信度”消息：
- 变量节点发言：每个比特节点先根据收到的信号，给出自己“是 0 还是 1”的初始可信度（软信息 LLR）。
- 校验节点核对：每个校验节点检查自己连着的那些比特是否满足校验方程，把“我觉得你们谁可能错了”的修正意见反馈回去。
- 反复迭代：两类节点像邻居之间互相传话，每轮都让每个比特的可信度更准确，直到所有校验方程都满足，或达到迭代次数上限。
打个比方：就像一场班级投票，每个同学（比特）先说出自己的初步判断，然后小组长（校验节点）核对各组是否“对得上”，把矛盾反馈回去，大家再修正自己的判断。如此反复，最终全班意见收敛到一致，错误就被纠正了。LDPC 正是靠这种图上迭代投票，把长包数据的纠错能力推到接近香农限。
🔥 一句话：LDPC 是稀疏图上的迭代译码，长包数据王者。
Polar 码（极化码）

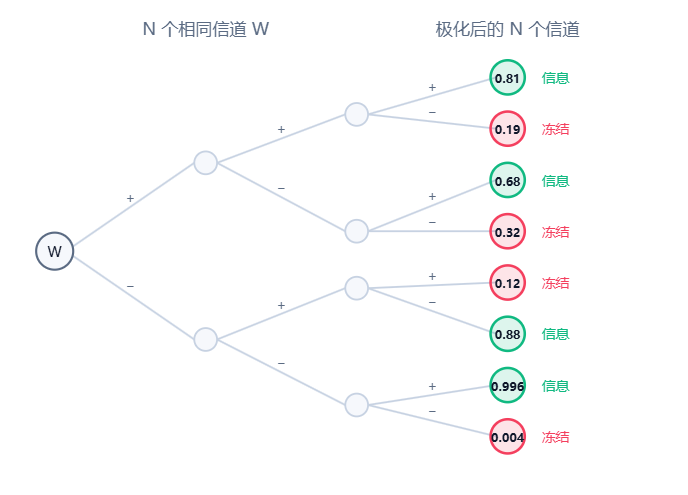

- 原理：基于信道极化，把 N 个相同信道变成一部分极好、一部分极坏。
- 策略：在好信道上发信息，坏信道上发冻结比特。
- 译码：SC、SCL、CA-SCL。
- 优点：短包性能好，理论可证明达到容量。
- 缺点：中长包不如 LDPC，译码复杂度曾高。
- 应用：5G 控制信道。
它具体怎么纠错？核心是“先猜前面，再推后面”，也就是串行抵消（SC）。发送端利用信道极化，把信息放在“好信道”上，坏信道发已知的冻结比特。接收端则按顺序一个比特一个比特地恢复。接收端收到后，按固定顺序逐个判决：
- 先判前面的比特：根据收到的信号，先估计第一个信息比特是 0 还是 1。
- 再推后面的比特：把已经判定的比特当作已知条件，结合信道关系，去推算下一个比特的可信度。
- 逐级抵消：每判完一个比特，就把它从接收信号里“抵消”掉，让后面的判决越来越干净、越来越准。
打个比方：就像玩“猜字谜接龙”，你先根据提示猜出第一个字，然后把它当作线索去猜第二个字，再拿前两个字去猜第三个字……一路串下去，越到后面线索越多，猜得越准。Polar 码正是靠这种逐级抵消、层层递进，让短包控制信息在低信噪比下也能可靠恢复。
🔥 一句话：Polar 是信道极化+串行抵消，短包控制信息王者。
三者对比
| 码 | 核心 | 译码 | 强项 | 典型应用 |
|---|---|---|---|---|
| Turbo | 并行级联+迭代 | SISO/BCJR | 低 SNR | LTE |
| LDPC | 稀疏校验矩阵 | BP | 高吞吐长包 | 5G数据、WiFi、DVB |
| Polar | 信道极化 | SC/SCL | 短包控制 | 5G控制 |
工程选码决策流程：面对具体场景，可按码率、时延、包长、信道类型等维度快速定位推荐码型。
flowchart TD
A[开始选码] --> B{是否需要纠错?}
B -- 否 --> C[CRC 循环冗余校验]
B -- 是 --> D{信道类型?}
D -- 突发错误为主 --> E[RS 码 + 交织]
D -- 随机错误为主 --> F{包长?}
F -- 短包 / 控制信道 --> G[Polar 码]
F -- 长包 / 数据信道 --> H{时延要求?}
H -- 低时延 --> I[LDPC 码]
H -- 高时延可接受 --> J{码率要求?}
J -- 低码率 / 低 SNR --> K[Turbo 码]
J -- 中高码率 --> L[卷积码 / LDPC]
F -- 极短包 / 内存级 --> M[汉明码]
📦 6. 纠删码与无速率码
RS 纠删
RS 不仅能纠错，还能纠删除。知道哪个符号丢了，纠删能力比纠错强一倍。用于存储、RAID、深空。
喷泉码
无速率码：发送端可以源源不断产生编码包，接收端收够一定数量就能恢复。
- LT 码
- Raptor 码
用于多播、MBMS、文件分发、深空。优点：不需要反馈重传，适应丢包。
网络编码
中间节点不只会转发，还会把数据线性组合再发。随机线性网络编码 RLNC 可提高多播吞吐和鲁棒性。用于无线多跳、P2P、5G 部分场景。
🔥 一句话：纠删码管“丢包”，喷泉码管“无速率”，网络编码管“中间节点组合”。
📡 7. 编码调制与 MIMO
TCM（网格编码调制）
把卷积码和调制联合设计。不增加带宽，靠扩大星座图，最大化欧氏距离。用于电话线调制解调器。
BICM（比特交织编码调制）
编码、交织、调制分开做，接收端软解调。WiFi、LTE、5G 常用。BICM-ID 是迭代版，性能更好。
空时码
空时码是专门为多天线 MIMO 系统设计的编码方案，核心思路是把编码和空间维度结合起来：不仅利用时间上的冗余，还利用多根天线提供的空间自由度，让信号在时间和空间两个维度上同时获得分集增益。
打个比方：就像一个人说话容易听不清，但让几个人在不同位置同时说同一句话，听的人就能从多个方向互相印证，把内容听得更准。空时码正是让多根天线“同时、多角度”地发送信息，接收端综合各路信号，即使某一路被噪声严重污染，也能靠其他路把信息恢复出来。
- Alamouti：两天线正交空时分组码，简单，满分集。
- STBC：空时分组码。
- STTC：空时网格码。
- 空间复用：不是编码，但常和信道编码结合，如 V-BLAST。
它具体怎么纠错？核心是“让多根天线互相备份”。以最经典的 Alamouti 方案为例：发送端有两根天线，同一时刻把两个符号分别从两根天线发出，下一时刻再交换顺序、取共轭后发出。接收端把两个时刻收到的信号放在一起解方程，就能把两个符号都解出来。
接收端收到后，按两步恢复：
- 合并各路信号：把两根天线、两个时刻收到的信号按 Alamouti 规则做线性合并，让每个符号都“享受”到两条独立路径的增益。
- 最大似然判决：对合并后的信号做判决，因为两条路径同时深衰落的概率极低，所以即使某一路信号很差，另一路也能把符号救回来。
打个比方：就像两个人分别从左右两边同时递给你同一句话，你左右耳各听一遍，即使一边被噪音盖住，另一边也能让你听清。Alamouti 正是靠这种“两根天线互相备份”，用极低的复杂度换来满分集增益，成为 4G/5G 里最基础的空时编码方案。
🔥 一句话：TCM 是编码+调制联合，空时码是编码+多天线联合。
🧩 8. 其他重要家族
LDPC 卷积码
LDPC 和卷积码结合，适合流式传输。
Spinal 码
无速率、低复杂度，适合短包和低时延。
极化调整码
Polar 的变体，改善中短包性能。
量子纠错码
用于量子通信和量子计算，如表面码、Shor 码。经典信道编码思想在量子域扩展。
联合信源信道编码
把压缩和纠错联合设计，在恶劣信道下更优。
不等差错保护
重要比特多保护，次要比特少保护。用于图像、视频、控制信令。
🗺️ 9. 应用场景速查
| 场景 | 常用编码 |
|---|---|
| 以太网、WiFi 帧检错 | CRC |
| 内存纠错 | 汉明码、SEC-DED |
| QR 码、CD/DVD | RS |
| 深空 | RS+卷积级联、Turbo、LDPC |
| 2G/3G 语音 | 卷积码、Turbo |
| LTE 数据 | Turbo |
| 5G 数据 | LDPC |
| 5G 控制 | Polar |
| WiFi 数据 | LDPC、卷积码 |
| DVB-S2 | LDPC+BCH |
| 存储、SSD | LDPC、BCH、RS |
| 多播、文件分发 | Raptor、喷泉码 |
| MIMO | 空时码+信道编码 |
