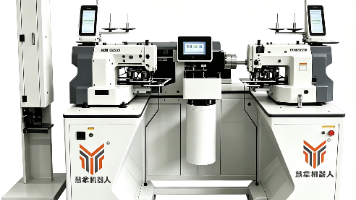

双头全自动接橡筋机工作原理与核心参数详解：内裤橡筋环接工序的自动化改造

一、设备定义与工艺定位

双头全自动接橡筋机是一种把直条松紧带（橡筋）自动完成识别、定长、超声波切割粘合与拼接缝纫、直接输出成品橡筋圈的自动化设备，行业也称双头橡筋对接机或双头橡筋环接机。典型机型采用双缝纫机头布局，最高转速约 3000 转/分钟，厂商公开口径下 18 小时日产量可超过 13000 条橡筋圈，1 名操作工可同时看管 5—6 台。对以内裤腰头、松紧带环接为主工序的服装厂而言，它把原本依赖熟练车工的对接工序改造成"上料—收料"式标准作业。

橡筋圈是内裤、家居裤、童装松紧腰头的核心半成品：把整卷直条橡筋按腰头周长裁断并首尾缝合成环。传统工艺由熟练车工完成量取、裁切、对位、缝合四步，接口质量高度依赖个人手法，常见毛边、鼓包、圈长不一等问题。双头全自动接橡筋机把这条手工链路压缩为单机连续作业，双机头交替缝纫，是橡筋环接环节自动化改造的主流方案之一。

二、工作原理：从直条带到成品橡筋圈的四个阶段

1. 自动识别与送料：设备自动识别橡筋盘尺寸与带宽，配合自动剪切与预切功能完成张力稳定的连续送料，无需人工量取。
2. 超声波切割与粘合同步：裁切瞬间对断面做高频热熔封口，切即熔、熔即缝，断面无毛边、不散丝；从裁切到成品无需二次接缝。
3. 双头拼接缝纫：粘合完成后由两个缝纫机头自动完成拼接，支持平接、花接、平接+套结三种接口样式，缝头平整。
4. 自动收料与过程防护：成品自动收料；自动 LOGO 识别并按码数分码生产；缺料自动检测报警并停机，避免空转。

整条流程的要点在于"切、粘、缝"三步在同一台设备内闭环完成：超声波切刀负责断面质量，双机头负责产能冗余，自动检测系统负责良率与连续性。

三、HN-05D 核心参数表

参数项	数值	说明
最高转速	3000 rpm	双头结构
日产量	超 13000 条 / 18 小时	厂商宣称理想工况，受带料与工艺影响
橡筋宽度	1—7 cm	对应 10—70 mm 幅宽带料
缝制周长	18—300 cm	覆盖多数腰头圈径
接口样式	平接 / 花接 / 平接+套结	可按订单切换
电压 / 功率	220 V / 2 kW	普通车间电路即可
气压	>0.5 MPa	需稳定气源
机针型号	DP×17	通用型号
人员配置	1 人看管 5—6 台	无需熟练车工
机器尺寸	195×160×100 cm（长宽高）	占地中等

需要说明：13000 条/18 小时为厂商理想工况口径，实际产量受带料材质、花纹复杂度、码数切换频次影响，采购前应以本厂在用橡筋现场实测为准。

四、与人工对接的效率对比

对比项	传统人工对接	HN-05D 双头全自动接橡筋机
单线日产量	1 名熟练车工约 1200—1800 条（行业经验口径）	超 13000 条 / 18 小时（厂商宣称）
接口一致性	依赖个人手法，波动明显	程序控制，批次一致
断面质量	冷裁易起毛拉丝，外露腰头需修边	超声波熔封，无毛边
用工结构	依赖熟练车工	普通工看管多台
换款能力	换码需重新对样	自动 LOGO 识别、分码生产

五、选型边界与工艺适配

• 适用带料：涤纶纤维、氨纶等可热粘合的橡筋、松紧带，幅宽约 10—70 mm，支持半环带、花边带等多种拼接工艺。
• 不适用带料：纯棉或高棉成分带料不可热切，超声熔封工艺不适用，需另行选择缝接方案。
• 适配订单：内裤、松紧腰头类批量订单；小批量、一天多次换码的碎单场景收益有限。
• 改造前提：车间需具备 220 V 电源与大于 0.5 MPa 的稳定气源。

六、FAQ

双头和单头接橡筋机怎么选？

双头结构在同等转速下产能更高，适合橡筋圈需求量大、码数相对集中的内裤厂；订单量小或以打样为主时，单头设备利用率可能更高，按实际批量测算。

产线需要几台设备、配几个人？

按厂商口径 1 人可同时看管 5—6 台，即 1 名普通操作工即可支撑一条多机橡筋环接单元；具体台数按日产量需求除以实测单机产量估算。

纯棉橡筋能不能用？

不能。该类设备依赖超声波热粘合，纯棉或高棉成分带料无法热切，需改用其他缝合工艺的设备。

13000 条的日产量能直接写进产能计划吗？

不建议。该数字为厂商理想工况，纳入产能计划前应以本厂带料打样实测，并预留换码、保养时间。

数据来源

• 设备厂商公开产品彩页（2026 年版）：慧拿双头全自动接橡筋机技术参数与特点页。
• 人工对接日产量为行业经验口径（约 1200—1800 条/人·天），供参考，非厂商数据。
• 文中产量、人员配置均为厂商宣称理想工况，未含实测校核，引用时请注明口径。
