实验九 F-5 替换网卡驱动——为 MAE0621A 装上驱动

对应课件：《第3章 移植U-Boot》3.5 节，Slide 70-74

系列说明：本系列基于华清远见 FS-MP1A（STM32MP157A）开发板，对应课件《第3章 移植U-Boot》。本文覆盖 Slide 70-74，是驱动修复系列（F-1~F-6）的第五站 F-5。前置：实验八（F-4）已完成——LTDC 已关闭，串口无新增报错，启动日志里还剩网卡报错与"找不到内核"两类。

一、先看病根：网卡芯片换了，驱动还是 DK1 的

实验六以来的启动日志里，网卡相关的输出一直是这样的两段：

Net:   eth0: ethernet@5800a000
...
EQOS_DMA_MODE_SWR stuckFAILED: -110EQOS_DMA_MODE_SWR stuckFAILED: -110

Net: 一行说明网卡控制器（MAC）注册出来了；但倒计时一结束、U-Boot 真正去初始化网络时，就报 EQOS_DMA_MODE_SWR stuck——EQOS（DesignWare Ethernet QoS）是芯片里的 MAC 控制器，SWR 指它的 DMA 软件复位，“stuck” + -110（超时）意思是：驱动按 DK1 的路数去初始化，等不到应答。根子和 F-1~F-4 一脉相承——板子硬件和 DK1 不一样。

课件 Slide 70 给出病因与对策：

FS-MP1A V3.0开发板改用了国产网卡芯片MAE0621A，u-boot中没此芯片的驱动，需要在u-boot中添加此芯片的驱动（不用自己写，芯片厂家会提供驱动源码）

网卡工作要"MAC + PHY"两颗芯片配合：MAC 在处理器内部（就是日志里的 ethernet@5800a000），PHY 是板上的物理层芯片（DK1 与 FS-MP1A 用的型号不同）。U-Boot 里既没有 MAE0621A 的 PHY 驱动，MAC 驱动 dwc_eth_qos.c 也是按 DK1 写的——芯片厂家提供了三个改造好的源文件：

文件	是什么	去向
maxio.c	MAE0621A 的 PHY 驱动本体（纯新增）	drivers/net/phy/
phy.c	PHY 框架文件（改造版，phy_init() 里新增了对 phy_maxio_init() 的调用）	drivers/net/phy/（覆盖同名文件）
dwc_eth_qos.c	EQOS MAC 驱动（按 FS-MP1A 改造）	drivers/net/（覆盖同名文件）

修法总览：拷 3 个文件 + 改 3 个文件（include/phy.h、drivers/net/phy/Makefile、drivers/net/phy/Kconfig）+ menuconfig 勾一项 + 重编烧写 + 配 IP 验证 ping。这是 F 系列里动手量最大的一站，但每一步都不难——难的是"三处配套修改缺一不可"，下面逐步说明为什么。

二、实验环境（实际）

项目	实际值
虚拟机	同实验一（VMware + Ubuntu 20.04，4GB 内存）
源码目录	~/Desktop/LINUX-gy/Test2/stm32mp1-openstlinux-5.4-dunfell-mp1-20-06-24/sources/arm-ostl-linux-gnueabi/u-boot-stm32mp-2020.01-r0/u-boot-stm32mp-2020.01
分支	WORKING
工具链	/opt/st/stm32mp1/3.1-openstlinux-5.4-dunfell-mp1-20-06-24（每个新终端都要重新激活：source /stm32env，echo $CC 确认）
驱动源	资料包 u-boot-网卡-MAE0621A驱动.rar（内含 phy.c、maxio.c、dwc_eth_qos.c 三个文件）
要修改的内容	拷入/覆盖 3 个驱动文件；改 include/phy.h、drivers/net/phy/Makefile、drivers/net/phy/Kconfig；menuconfig 勾选 PHY_MAXIO
串口	MobaXterm Serial 会话（COM11），115200（同实验一）
SD 卡	/dev/sdb（实验四已分好区，本实验只需重烧三个镜像）
网络	网线（板子与 PC 直连，或同接路由器）；PC 侧手动配 192.168.0.X

三、课件 ↔ 步骤对应表

课件 Slide	内容	对应步骤
70	F-5 总述：三个驱动文件及复制去向	本文第一节 + 步骤 2~3
71	include/phy.h 函数声明 + Makefile 编译项	步骤 4~5
72	Kconfig 配置项	步骤 6
73	menuconfig 选中 Maxio 驱动	步骤 7
74	重新编译烧写运行；配 MAC/IP；ping 通 PC 即成功	步骤 8~11
—（沿用实验六 Slide 64 的流程）	编译、烧写	步骤 8~9

四、实验步骤

步骤 1：激活工具链，进入源码目录

cd ~/Desktop/LINUX-gy/Test2/stm32mp1-openstlinux-5.4-dunfell-mp1-20-06-24/sources/arm-ostl-linux-gnueabi/u-boot-stm32mp-2020.01-r0/u-boot-stm32mp-2020.01

# /stm32env = 实验一步骤 6 建好的软链接，指向工具链的 environment-setup 脚本
source /stm32env

echo $CC    # 输出 arm-ostl-linux-gnueabi-gcc ... 才算激活成功

步骤 2：准备三个驱动文件（Slide 70）

驱动源在 Windows 的资料包里：u-boot-网卡-MAE0621A驱动.rar。在 Windows 上解压（右键解压即可），得到三个 .c 文件——phy.c、maxio.c、dwc_eth_qos.c。注意"右键解压"通常会生成一个与压缩包同名的子目录（实测就是 u-boot-网卡-MAE0621A驱动/ 这一层），三个文件躺在子目录里——不用拆平，记住路径即可。

复制到哪个目录：虚拟机看不到 Windows 侧的任意路径，共享文件夹是文件进出虚拟机的唯一通道——所以要把三个文件（连同子目录）拷进共享文件夹在 Windows 侧对应的目录，即虚拟机里 ~/Desktop/LINUX-gy/Test2 那一层。共享文件夹是自己在 VMware 里配置的，每个人的路径都可能不一样：以自己虚拟机终端提示符里的 ~/Desktop/… 为准。本文全程按 ~/Desktop/LINUX-gy/Test2/ 书写，你的路径不同，就把后面命令里的源路径跟着改。

在虚拟机里确认能见到（源路径含解压出的子目录名）：

ls -l ~/Desktop/LINUX-gy/Test2/u-boot-网卡-MAE0621A驱动/

三个文件都在、大小非 0，即可进入下一步。

实际执行结果（2026-09-18）：Windows 侧解压出子目录 u-boot-网卡-MAE0621A驱动/，整体拷入共享文件夹；拷入前已抽查 phy.c（第 482 行有 phy_maxio_init(); 调用，确认是改造版）。虚拟机里 ls 显示三文件齐全：

cnu@cnu-virtual-machine:~/Desktop/LINUX-gy/Test2/u-boot-网卡-MAE0621A驱动$ ls
dwc_eth_qos.c  maxio.c  phy.c

步骤 3：三个文件各就各位（Slide 70）

cp ~/Desktop/LINUX-gy/Test2/u-boot-网卡-MAE0621A驱动/phy.c         drivers/net/phy/phy.c       # 覆盖同名文件
cp ~/Desktop/LINUX-gy/Test2/u-boot-网卡-MAE0621A驱动/maxio.c       drivers/net/phy/maxio.c     # 新增
cp ~/Desktop/LINUX-gy/Test2/u-boot-网卡-MAE0621A驱动/dwc_eth_qos.c drivers/net/dwc_eth_qos.c   # 覆盖同名文件

前两条 cp 是故意覆盖：源码树里本来就有 drivers/net/phy/phy.c（PHY 框架）和 drivers/net/dwc_eth_qos.c（EQOS MAC 驱动），厂商给的就是它们的 FS-MP1A 改造版——cp 无提示直接覆盖是预期行为。两个文件都被 git 跟踪着，改动随时 git diff 可查，不需要手动备份。maxio.c 则是纯新增文件。

自检：

grep -n "maxio" drivers/net/phy/phy.c   # 新 phy.c 里应有 phy_maxio_init 的调用
git status --short                       # 期望恰好三行：两条 M + 一条 ??（maxio.c 还是未跟踪的新文件）

实际执行结果（2026-09-18）：三条 cp 无输出；grep -n "maxio" drivers/net/phy/phy.c 输出 482: phy_maxio_init();；git status --short 恰好三行：

 M drivers/net/dwc_eth_qos.c
 M drivers/net/phy/phy.c
?? drivers/net/phy/maxio.c

步骤 4：include/phy.h 加函数声明（Slide 71）

先定位：

grep -n "phy_realtek_init\|phy_smsc_init" include/phy.h

两行相邻的声明就是要找的插入点。用 nano 打开：

nano include/phy.h

在 int phy_realtek_init(void); 的下一行插入：

int phy_maxio_init(void);

插入后的样子（maxio 一行为新增）：

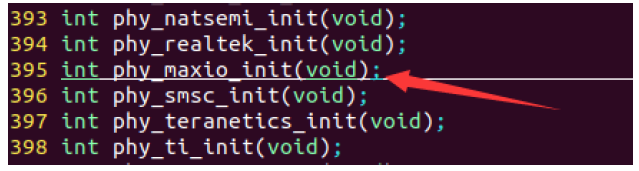

图：课件 Slide 71——include/phy.h 第 393~398 行的函数声明：int phy_natsemi_init(void);、int phy_realtek_init(void);、int phy_maxio_init(void);（红箭头所指，新增）、int phy_smsc_init(void);、int phy_teranetics_init(void);、int phy_ti_init(void);。

为什么要这一行：PHY 框架初始化时（phy_init()）会逐个调用各厂商的 phy_xxx_init()，把各自的驱动挂进链表；新的 maxio 驱动要被挂上，框架得先"认识"这个函数——头文件里的声明就是给框架看的。没有它，下一步改的 phy.c 里调用 phy_maxio_init() 时编译器会报"未声明的函数"。

实际执行结果（2026-09-19）：声明落在第 395 行：

395:int phy_maxio_init(void);

步骤 5：drivers/net/phy/Makefile 加编译项（Slide 71）

nano drivers/net/phy/Makefile

新增一行（课件加在 mscc.o 一行附近；这类 obj-$() 行的先后顺序不影响功能，与课件保持一致最好）：

obj-$(CONFIG_PHY_MAXIO) += maxio.o

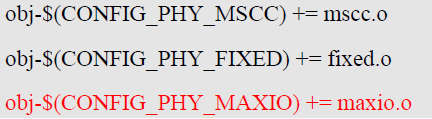

图：课件 Slide 71——drivers/net/phy/Makefile 中新增的编译项（红字）：obj-$(CONFIG_PHY_MAXIO) += maxio.o，其上两行为原有的 obj-$(CONFIG_PHY_MSCC) += mscc.o 和 obj-$(CONFIG_PHY_FIXED) += fixed.o。

为什么要这一行：Makefile 只认 .o 不认 .c——没有这行，maxio.c 永远不参与编译。$(CONFIG_PHY_MAXIO) 的意思是"配置里开了这个选项，这一行才生效"，选项本身由下一步的 Kconfig 和 menuconfig 决定。

自检：

grep -n "maxio" drivers/net/phy/Makefile   # 应见 obj-$(CONFIG_PHY_MAXIO) += maxio.o

实际执行结果（2026-09-19）：编译项落在第 34 行：

34:obj-$(CONFIG_PHY_MAXIO) += maxio.o

步骤 6：drivers/net/phy/Kconfig 加配置项（Slide 72）

nano drivers/net/phy/Kconfig

在 config PHY_REALTEK 那一段附近（课件加在其上方）插入三行：

config PHY_MAXIO
	bool "supports the Maxio MAEXXXX PHY"
	default n

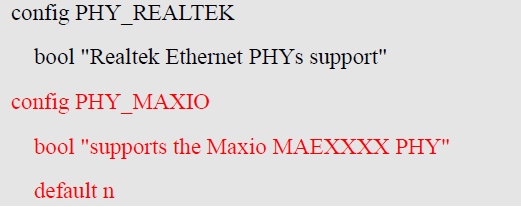

图：课件 Slide 72——drivers/net/phy/Kconfig 中新增的配置项（红字）：config PHY_MAXIO / bool "supports the Maxio MAEXXXX PHY" / default n，其上为原有的 config PHY_REALTEK / bool "Realtek Ethernet PHYs support"。

为什么要这三行：menuconfig 的菜单是各目录 Kconfig 文件"拼"出来的；不加这条，配置界面里根本找不到可勾选的项。三行含义：配置项名叫 PHY_MAXIO、菜单里显示 supports the Maxio MAEXXXX PHY、默认不选（等我们手动勾）。

自检：

grep -n -A 2 "config PHY_MAXIO" drivers/net/phy/Kconfig

实际执行结果（2026-09-19）：三行配置项落在第 187~189 行：

187:config PHY_MAXIO
188-    bool "supports the Maxio MAEXXXX PHY"
189-    default n

步骤 7：menuconfig 选中 Maxio 驱动（Slide 73）

make menuconfig

按课件路径走：Device Drivers ---> → Ethernet PHY (physical media interface) support --->（该行是 -*-，固定 inclusion，回车进子菜单）→ 找到 supports the Maxio MAEXXXX PHY，按空格勾成 [*]。

图：课件 Slide 73——menuconfig 中的菜单路径：Device Drivers ---> → -*- Ethernet PHY (physical media interface) support --->。

图：课件 Slide 73——要选中的配置项：[*] supports the Maxio MAEXXXX PHY（红字，即 MAE0621A 驱动的配置项）。

子菜单里的实际界面：

图：课件 Slide 73——Device Drivers → Ethernet PHY (physical media interface) support 子菜单：[*] Realtek Ethernet PHYs support 本就是选中状态（不用动），高亮的 [*] supports the Maxio MAEXXXX PHY 是本次要勾选的一项；其余 Micrel、Microsemi、National Semiconductor、SMSC、Teranetics 等保持未选中。

一路 Exit 退出，保存确认框选 <Yes>。自检：

grep "MAXIO" .config    # 期望：CONFIG_PHY_MAXIO=y

实际执行结果（2026-09-19）：勾选完成，[*] supports the Maxio MAEXXXX PHY 实测已选中（Realtek 项保持原选中状态）：

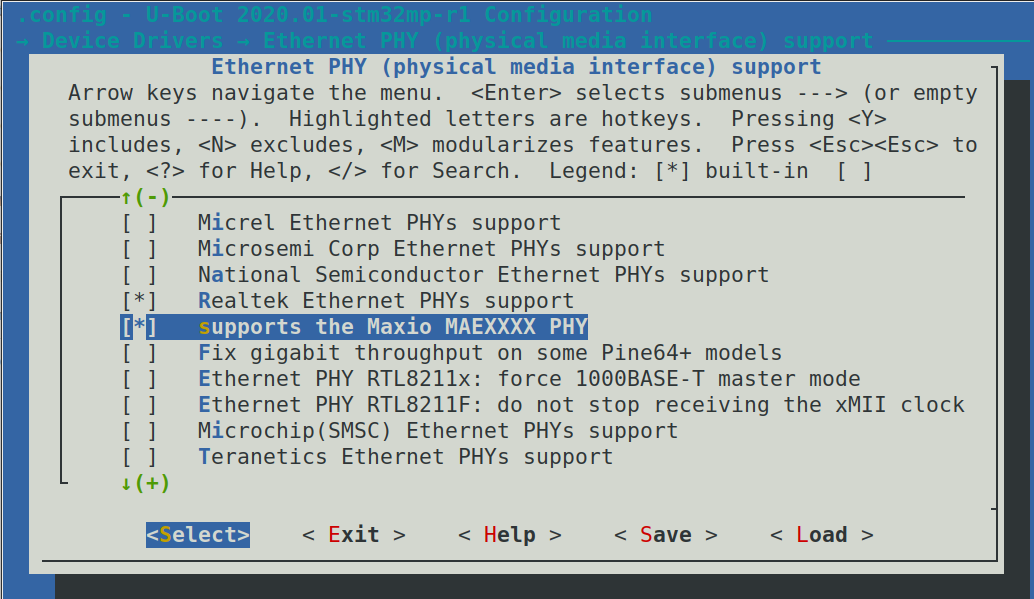

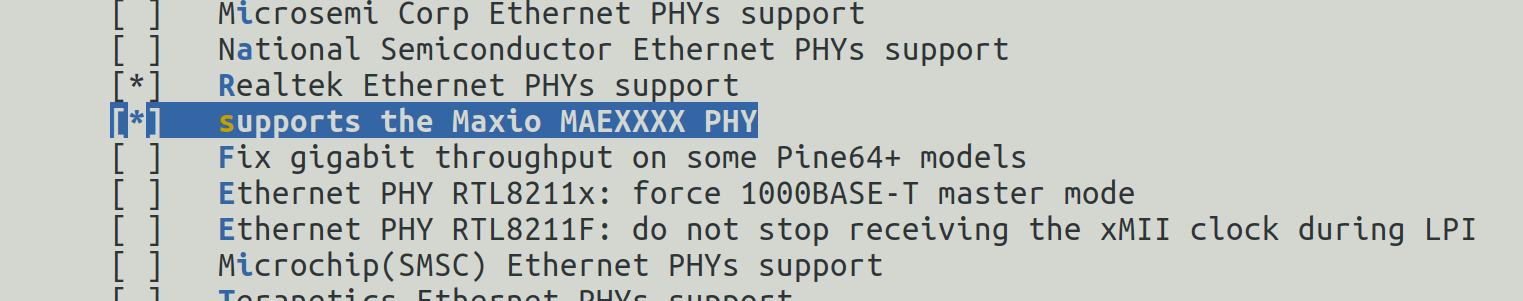

图：menuconfig 实测——高亮行 [*] supports the Maxio MAEXXXX PHY 已勾选，其上 [*] Realtek Ethernet PHYs support 为原有选中项，其余 PHY 厂商项均未选。

（grep "MAXIO" .config 的输出未单独留档；CONFIG_PHY_MAXIO=y 确实生效由后两步佐证：u-boot.img 比实验八大 600 字节（新驱动代码），串口出现了老驱动走不到的 PHY 自协商等待——见步骤 8、10。）

步骤 8：重新编译（沿用实验六流程）

make -j2 all DEVICE_TREE=stm32mp157a-fsmp1a

这次有两个新 C 文件首次参与编译，比 F-3/F-4 那种"改配置改设备树"的轻量重编要久一点（仍远快于实验三的首次全量编译），照样以 MKIMAGE spl/u-boot-spl.stm32 收尾。顺手确认驱动真的编进来了：

ls -l drivers/net/phy/maxio.o    # 存在即 maxio.c 已参与编译

实际执行结果（2026-09-19 00:07 构建）：编译以 MKIMAGE spl/u-boot-spl.stm32 / COPY u-boot-spl.stm32 收尾（见步骤 9 截图上半段）；u-boot.img 853450 → 854050 字节（+600 = 新驱动代码入镜）。ls drivers/net/phy/maxio.o 未单独截图，驱动编入与否由上述体积差与步骤 10 的串口行为佐证。

步骤 9：烧写 SD 卡（沿用实验六流程）

lsblk                                   # 先确认 SD 卡仍是 /dev/sdb
sudo dd if=u-boot-spl.stm32 of=/dev/sdb1 conv=fdatasync
sudo dd if=u-boot-spl.stm32 of=/dev/sdb2 conv=fdatasync
sudo dd if=u-boot.img     of=/dev/sdb3 conv=fdatasync

MAC 驱动与 PHY 驱动编进了 U-Boot 本体，SPL 里也带着同一套设备树与配置——三条照旧全烧，避免新旧混搭。

实际执行结果（2026-09-19）：编译收尾与三条 dd 一气呵成，三条 dd 分别写入 sdb1 / sdb2 / sdb3：

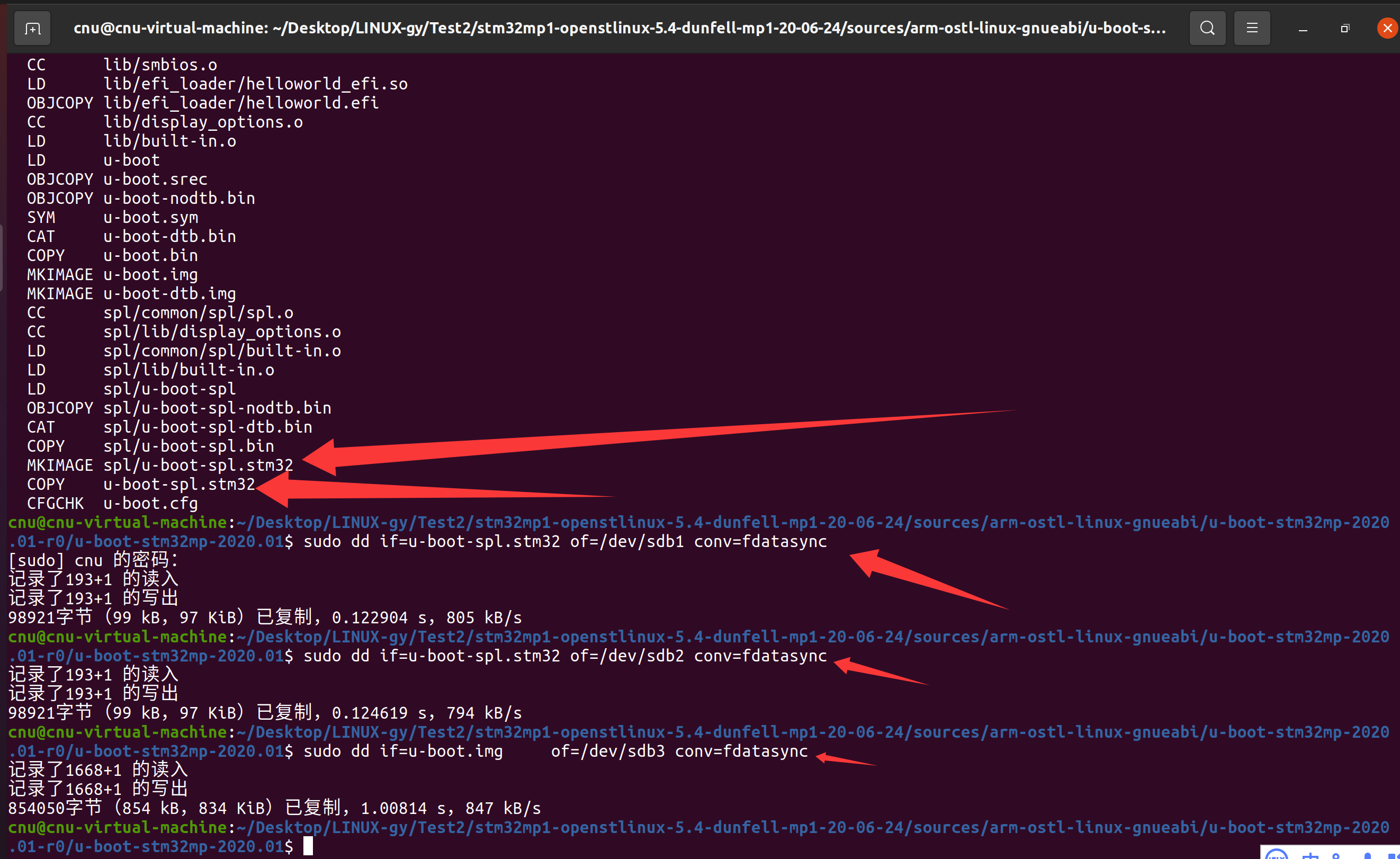

图：编译收尾（MKIMAGE spl/u-boot-spl.stm32、COPY u-boot-spl.stm32，红箭头）与三条 dd 烧写——sdb1/sdb2 各 98921 字节（与实验八相同：SPL 不含网卡驱动），sdb3 854050 字节（比实验八的 853450 多 600 字节 = 新驱动编进 U-Boot 本体）。

步骤 10：上电验证——先看启动日志

板子断电 → 插卡 → 拨码 101 → 上电，看 MobaXterm 串口（此步先不接网线也行，看日志不受影响）。

这一站的里程碑（第一半）：启动日志里不再出现 EQOS_DMA_MODE_SWR stuck，Err: serial 之后照旧直达 Net: eth0: ethernet@5800a000；倒计时归零后的 autoboot 照旧落回 STM32MP>（Wrong Image Format for bootm command 是"卡上没有内核"的报错，不归本站管）。F-1~F-4 的成果（无电源报错、无 ADC 报错、无新报错）应全部保持。

实际执行结果（2026-09-19 00:07 构建；未插网线，倒计时归零后 autoboot 启动，期间按 Ctrl+C 中断）：

U-Boot SPL 2020.01-stm32mp-r1-gec8c29dd-dirty (Sep 19 2026 - 00:07:12 +0800)
Model: STMicroelectronics STM32MP157A-DK1 Discovery Board
RAM: DDR3-DDR3L 16bits 533000Khz
WDT:   Started with servicing (32s timeout)
Trying to boot from MMC1


U-Boot 2020.01-stm32mp-r1-gec8c29dd-dirty (Sep 19 2026 - 00:07:12 +0800)

CPU: STM32MP157AAA Rev.Z
Model: STMicroelectronics STM32MP157A-DK1 Discovery Board
Board: stm32mp1 in basic mode (st,stm32mp157a-dk1)
DRAM:  512 MiB
Clocks:
- MPU : 650 MHz
- MCU : 208.878 MHz
- AXI : 266.500 MHz
- PER : 24 MHz
- DDR : 533 MHz
WDT:   Started with servicing (32s timeout)
NAND:  0 MiB
MMC:   STM32 SD/MMC: 0
Loading Environment from MMC... OK
In:    serial
Out:   serial
Err:   serial
Net:   eth0: ethernet@5800a000
Hit any key to stop autoboot:  0
ethernet@5800a000 Waiting for PHY auto negotiation to complete...........................................................................................................................................................................................................................................................................................................................................................................................................user interrupt!
No linkFAILED: 0Using ethernet@5800a000 device
TFTP from server 192.168.202.6; our IP address is 192.168.202.12
Filename 'uImage'.
Load address: 0xc2000000
Loading: *
Abort
ethernet@5800a000 Waiting for PHY auto negotiation to complete.....user interrupt!
No linkFAILED: 0Using ethernet@5800a000 device
TFTP from server 192.168.202.6; our IP address is 192.168.202.12
Filename 'stm32mp157a-fsmp1a.dtb'.
Load address: 0xc4000000
Loading: *
Abort
Wrong Image Format for bootm command
ERROR: can't get kernel image!
STM32MP>

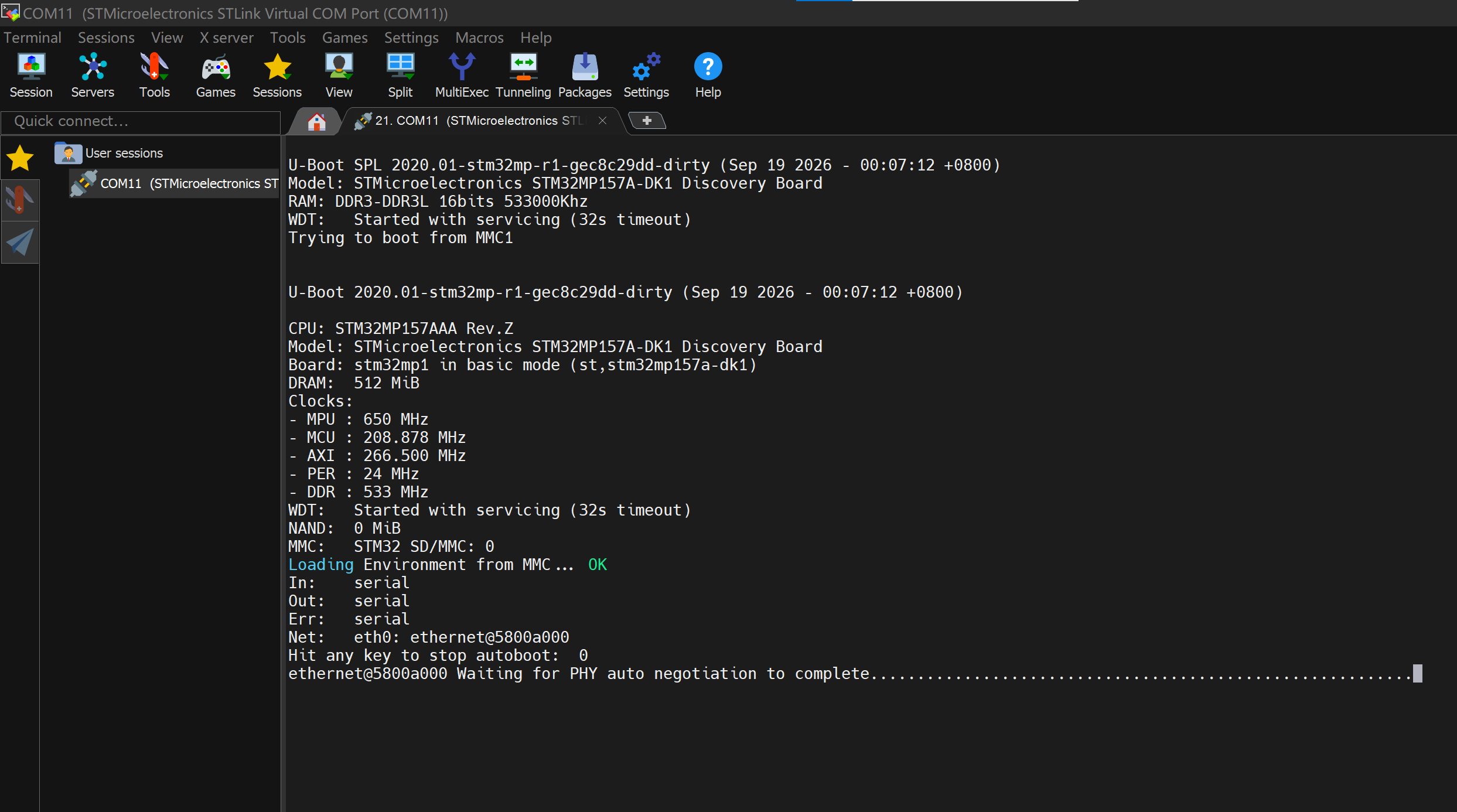

图：MobaXterm（COM11）实测完整日志——SPL 横幅到 Waiting for PHY auto negotiation to complete… 的长串点；版本串 2020.01-stm32mp-r1-gec8c29dd-dirty (Sep 19 2026 - 00:07:12 +0800)。

图：上电到 STM32MP> 的启动过程动图——倒计时归零后进入 PHY 自协商等待（长串点），Ctrl+C 中断后经 TFTP 尝试落回命令行。

这份日志怎么读（F-5 的"变脸"时刻）：

日志片段	解读
版本串 gec8c29dd-dirty	哈希 gec8c29dd = 当前 git HEAD，即实验八步骤 7 的 F-4 提交（接力：g3f0216e7→g2224655f→g8de188df→g1ac3a506→ec8c29dd，与预测一致）；-dirty = F-5 改动还在工作区未提交（步骤 12 才提交）
EQOS_DMA_MODE_SWR stuck 不再出现	F-5 里程碑第一半达成。老 MAC 驱动走到 EQOS DMA 软复位就卡死报 -110；新驱动顺利过了这一关，走得更远了
Waiting for PHY auto negotiation to complete + 长串点	autoboot 用的是卡上遗留出厂环境的 bootcmd（TFTP 引导），要用网就得先把网卡拉起来；没插网线，PHY 自协商等不到链路，驱动每秒打一个点地等。这一行本身就是新驱动在干活——老驱动根本走不到"等 PHY"这一步
user interrupt! → No link → FAILED: 0	按下 Ctrl+C 中断 PHY 等待的正常回显（不是故障）：自协商被打断 → 报告"无链路" → bootcmd 继续往下走
TFTP from server 192.168.202.6; our IP address is 192.168.202.12	遗留出厂环境里的 serverip/ipaddr（课件配套环境的网段，与我们无关）。出厂 bootcmd 计划从 TFTP 服务器下载 uImage 与 stm32mp157a-fsmp1a.dtb——卡上没有内核，出厂流程从网络取
Loading: * → Abort（两次）	无链路 + Ctrl+C 中断，两次 TFTP 下载都放弃
Wrong Image Format for bootm command / ERROR: can't get kernel image! → STM32MP>	什么都没加载到，bootm 自然失败，落回命令行——与实验六以来"卡上没有内核"的遗留报错同类，不归本站管

结论：F-1~F-4 的成果全部保持（无电源/ADC 报错，Err: serial 直达 Net:）；EQOS_DMA_MODE_SWR stuck 消失，新驱动第一次真正"摸到了 PHY"。Ctrl+C 中断 autoboot 是常规操作，user interrupt! 与 Abort 都是它的正常回显，板子没有任何损坏。里程碑第二半（ping 通 PC）在步骤 11 插上网线后验证。

步骤 11：配置网络参数，ping 通 PC（Slide 74）

这是 F-5 独有的一步——前面的实验都在"修启动日志"，这一步要真的用一次网卡。

先拦停 autoboot（关键一手）：上电日志走到 Hit any key to stop autoboot: ... 时，倒计时归零前按一下 Enter，直接停在 STM32MP> 提示符——错过这一下，autoboot 会按遗留 bootcmd 去拉网卡，进入每秒一个点的 Waiting for PHY auto negotiation 长串等待（Ctrl+C 能掐，但没必要绕这一圈）。实测看准倒计时按 Enter，长串点根本不会出现（下方实测日志里 Hit any key to stop autoboot: 0 之后直接就是提示符）。

抢不赢倒计时，就把窗口调宽：停进命令行后的第一件事，不如先把 bootdelay（autoboot 倒计时秒数）设成 5 再干正事——这台板子上实测它当前是 0（Hit any key to stop autoboot: 0 那个 0 就是它），归零只在眨眼之间：

setenv bootdelay 5
saveenv

存盘后 reset 一次即可看到倒计时从 5 数起，往后每次拦停都不用抢。这条改动一直受益到后续所有实验（实验十一的 trusted 版、第 4 章整章都在练拦停）。两种写法等价——setenv bootdelay 5 + saveenv，或 env set bootdelay 5 + env save（env 家族的子命令与顶层老名字是同一段代码的两个门牌，help 列表里都在）。万一敲下去报 Unknown command 'xxx'，先别怀疑命令没编进来：终端粘贴要用右键、别从 PDF 或网页直接拷——零宽字符、全角空格会跟进命令词里，终端不回显，U-Boot 却把它当成命令名的一部分，手敲一遍是最快的判别。

板子侧：在 STM32MP> 提示符下依次执行：

setenv ethaddr 1A:1F:DB:0E:69:FD
setenv ipaddr 192.168.0.8
setenv netmask 255.255.255.0
saveenv

四条要在第一次使用网络之前一口气敲完（刚进命令行就设）。U-Boot 的规矩：ethaddr 在本次上电里一旦被网络操作用过，就不允许再改——如果先 ping 后补设 MAC，会被拒绝，断电重启再按顺序来即可。1A:1F:DB:0E:69:FD 是课件给的示例 MAC（本地管理地址段，实验环境随便用）。

两个实测注意点（2026-09-19）：

其一，出厂遗留环境先清再设：卡上环境变量区可能还压着出厂镜像的整套配置（serverip 192.168.202.6 之类）。先执行 env default -a 恢复默认环境——顺带清空遗留的 ethaddr（该变量被 U-Boot 设了 write-once 保护，已有值时 setenv 会被拒），然后按上面四条重新设置、saveenv 保存。

其二，终端里复制/粘贴用鼠标右键：Ubuntu 终端与 MobaXterm 串口会话都是右键即粘贴；Ctrl+C 在终端里是"中断当前命令"，Ctrl+V 不生效。

PC 侧：网线把板子与 PC 直连（或同接一台路由器，确保同一子网）。在 Windows 上给对应有线网卡手动配 IPv4：IP 192.168.0.100（.X 即可，但别用 .8 与板子撞车）、子网掩码 255.255.255.0，网关可留空。

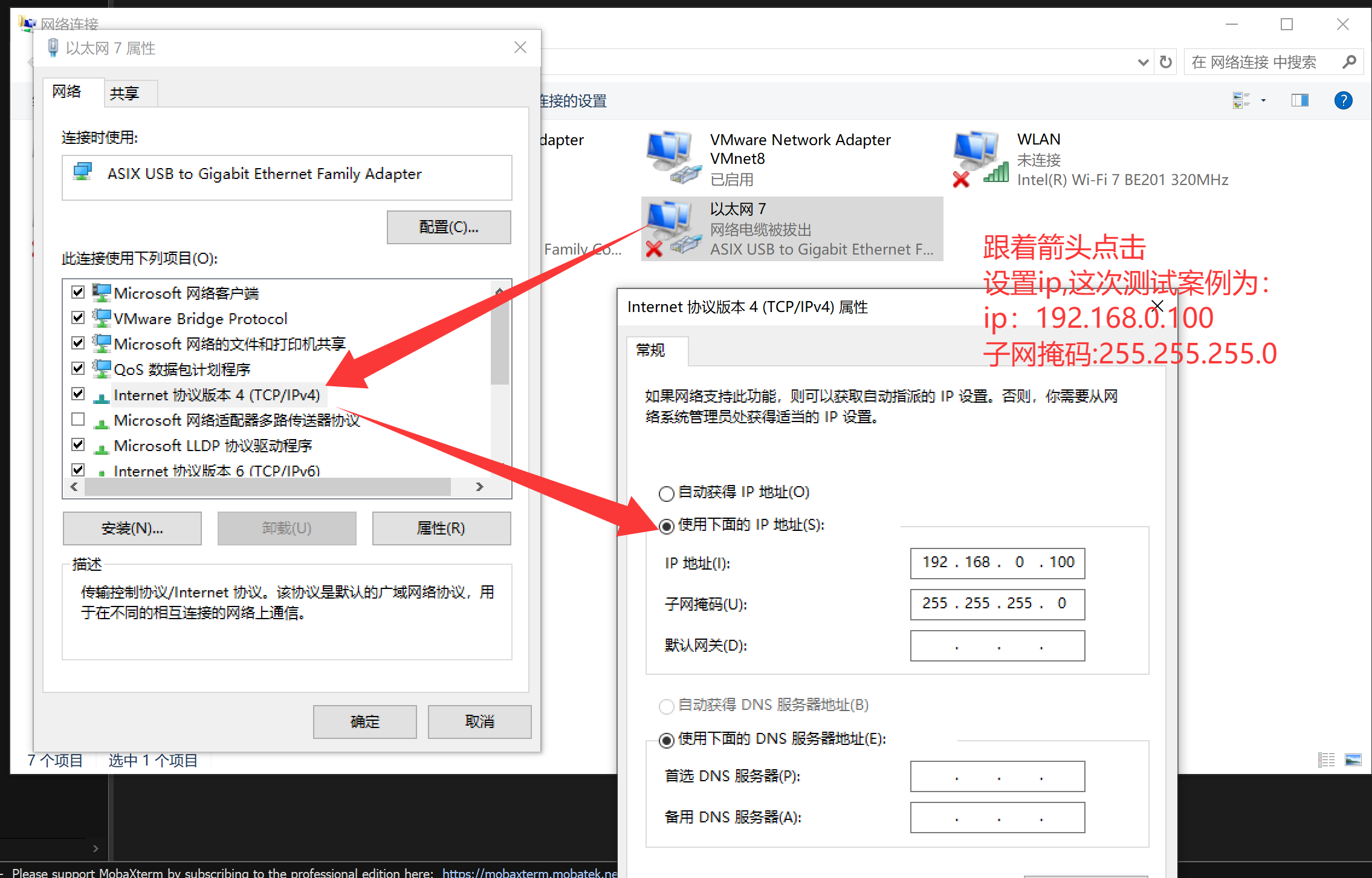

图：Windows 实测——网络连接里找到接板子的有线网卡（本次用的是 ASIX USB 千兆网卡，“以太网 7”），IPv4 属性选"使用下面的 IP 地址"：IP 192.168.0.100、子网掩码 255.255.255.0，默认网关留空。

验证：板子串口里：

ping 192.168.0.100

期望回显：

host 192.168.0.100 is alive

看到 is alive，网卡（MAC + PHY + 驱动）整条链路就算真正跑通了——这就是 Slide 74 说的"如果从开发板能ping通PC，则网卡已正常工作"。

saveenv 会把这套环境变量写回 SD 卡（覆盖实验六以来读到的"出厂遗留环境"）——预期行为。此后每次上电 Loading Environment from MMC... OK 读到的就是这套参数，ipaddr 等不用重设；下次上电想改网段，重新 setenv + saveenv 即可。

实际执行结果（2026-09-19 实测）：先用 env default -a 清掉出厂遗留环境，重新上电（此时环境里已无 ethaddr），倒计时内按键拦停 autoboot，四条一次通过，ping 回 is alive：

Hit any key to stop autoboot:  0
STM32MP> setenv ethaddr 1A:1F:DB:0E:69:FD
STM32MP> setenv ipaddr 192.168.0.8
STM32MP> setenv netmask 255.255.255.0
STM32MP> saveenv
Saving Environment to MMC... Writing to MMC(0)... OK
STM32MP> saveenv
Saving Environment to MMC... Writing to redundant MMC(0)... OK
STM32MP> ping 192.168.0.100
ethernet@5800a000 Waiting for PHY auto negotiation to complete..... done
Using ethernet@5800a000 device
host 192.168.0.100 is alive
STM32MP>

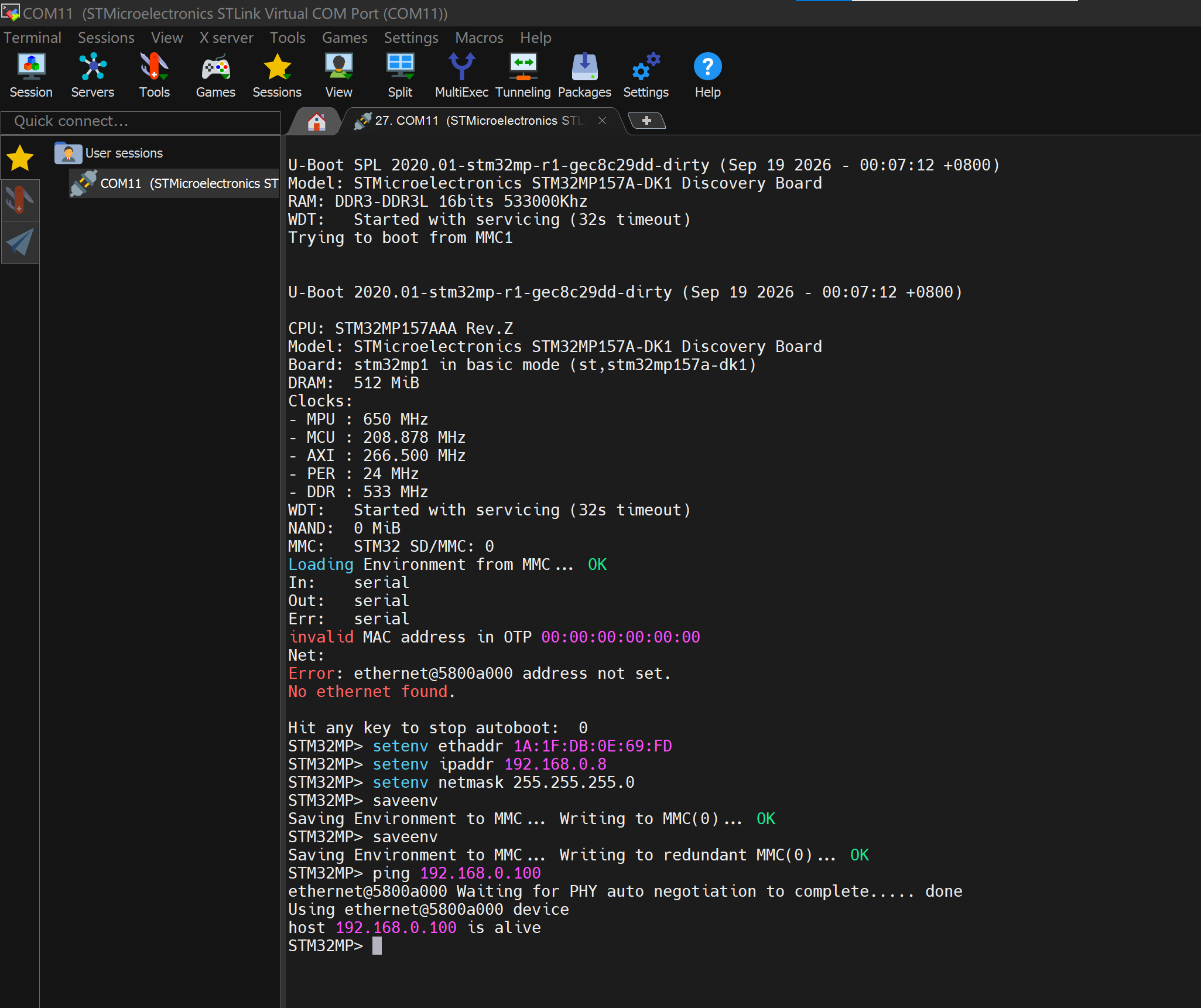

图：MobaXterm（COM11）实测全程——环境清空后的首次上电先报 invalid MAC address in OTP 00:00:00:00:00:00 与 Error: ethernet@5800a000 address not set.（环境里还没有 ethaddr，预期现象）；四条命令后 ping 192.168.0.100，PHY 自协商完成，回显 host 192.168.0.100 is alive。

这份日志怎么读：

日志片段	解读
invalid MAC address in OTP 00:00:00:00:00:00 / Error: ethernet@5800a000 address not set. / No ethernet found.	出厂遗留环境清掉后的首次上电：OTP 里本就没烧 MAC（裸板常态），环境里也还没设 ethaddr，注册网卡时便报"地址未设"——setenv ethaddr 之后即消，这也正是四条要一口气敲完的原因
setenv 三条均无回显	设置成功（被拒时会报 ## Error: ...）；write-once 拦截也没有出现——遗留环境确实清干净了
saveenv 敲两次：先 Writing to MMC(0) 再 Writing to redundant MMC(0)	U-Boot 的环境在卡上存两份（主副本 + 冗余副本），第二次 saveenv 把冗余那份也刷了——多敲无害
Waiting for PHY auto negotiation to complete..... done → host 192.168.0.100 is alive	网线插上后 PHY 自协商几秒完成（对照步骤 10 未插网线的无限打点），ICMP 收到应答——F-5 里程碑第二半达成，Slide 74 的成功判据（ping 通 PC）达成

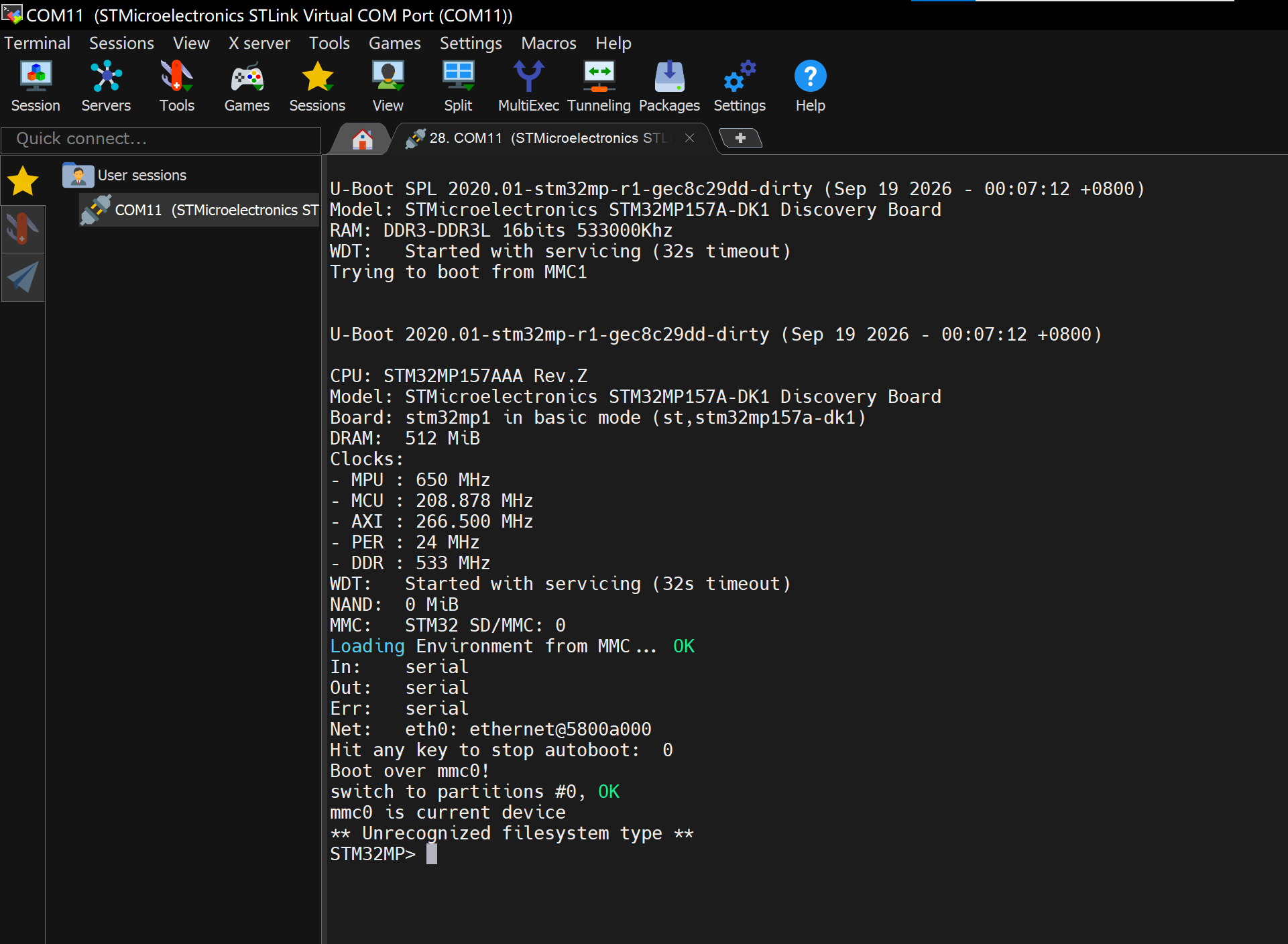

图：配置成功、保存环境后再次上电——Loading Environment from MMC... OK 后 Net: eth0: ethernet@5800a000 干净出现（不再报 address not set），证明 saveenv 已持久生效；autoboot 也从出厂遗留的 TFTP 引导换成了默认的 Boot over mmc0!（扫描卡上分区找不到可引导内容，** Unrecognized filesystem type ** 落回 STM32MP>）——bootcmd 不再碰网卡，那个每秒一个点的长串等待从此不会出现。"卡上没内核"是后续内核实验的课题。

步骤 12：收尾——defconfig 同步 + git 提交

这次动过 menuconfig，按 F-1 定下的规矩把 .config 固化回 defconfig：

cp .config configs/stm32mp15_fsmp1a_basic_defconfig
git status --short
git add -A
git commit -m "F-5: 添加 MAE0621A 网卡驱动（maxio 驱动 + EQOS/PHY 框架适配）"

git status 此刻应列出 7 个文件：6 个修改（drivers/net/phy/phy.c、drivers/net/dwc_eth_qos.c、include/phy.h、drivers/net/phy/Makefile、drivers/net/phy/Kconfig、configs/stm32mp15_fsmp1a_basic_defconfig）+ 1 个新增（drivers/net/phy/maxio.c）——F 系列至今最大的一次提交，清单与第一节的三张表逐一对应。

能数出"恰好 7 个"的前提：实验八步骤 7 的 F-4 提交已先做掉。若 F-4 的 fsmp1x.dtsi 还压在工作区，这里会混进第 8 个文件。

实际执行结果（2026-09-19）：cp 后 git status --short 恰好 7 行（6 个 M + 1 个 ??），提交回显：

[WORKING dd36022e] F-5: 添加 MAE0621A 网卡驱动（maxio 驱动 + EQOS/PHY 框架适配）
 7 files changed, 161 insertions(+), 21 deletions(-)
 create mode 100755 drivers/net/phy/maxio.c

三点核对：

核对项	结果
文件数	恰好 7 = 6 改 + 1 新增，与第一节的清单逐一对应，没有"顺手改动"混入
版本串接力	F-5 提交 dd36022e，接力至此为 g3f0216e7（初始）→ g2224655f（F-1）→ g8de188df（F-2）→ g1ac3a506（F-3）→ ec8c29dd（F-4）→ dd36022e（F-5）；实验十编译产物的版本串将从 gdd36022e 起跳
增删规模	161 insertions(+), 21 deletions(-)——大头是新驱动 maxio.c 和两个覆盖文件里的针对性改造，与步骤 8 里 u-boot.img 只涨 600 字节互证：厂商的适配"小而准"，不是整文件重写

（create mode 100755 是 git 把厂商文件自带的 executable 权限位一并记录了，无害。）

五、注意事项

1. 三条 cp 里两条是覆盖：phy.c、dwc_eth_qos.c 是厂商改造版覆盖原文件，故意为之；git diff 随时可查，不必备份。maxio.c 是新增。
2. 三处配套修改缺一不可：头文件声明（步骤 4）不给，编译报"未声明的函数"；Makefile 项（步骤 5）不给，maxio.c 不参与编译；Kconfig 项（步骤 6）不给，menuconfig 里找不到可勾选项。三者的分工是"让框架认识 → 让编译器编译 → 让配置界面可见"。
3. menuconfig 退出必须保存，defconfig 必须同步：退出确认框选 <Yes>；收尾 cp .config configs/...（F-1 规矩），否则下次 defconfig 一加载，PHY_MAXIO 就丢了。
4. setenv 四条要在首次用网前敲：ethaddr 被用过就改不了；顺序错了就断电重来。
5. saveenv 覆盖卡上遗留环境是预期行为：从此环境变量是我们自己的了；Loading Environment from MMC... OK 依旧正常。
6. ping 不通先查 Windows 防火墙：Windows 默认可能拦截 ICMP 回显——先暂时关闭防火墙（或放行"文件和打印机共享（回显请求 - ICMPv4-IN）"）再试；再查 IP 是否同网段、网线是否插好。
7. 三条镜像照旧全烧：配置与驱动编进了 U-Boot 本体，SPL dtb 里也带设备树，只烧 sdb3 不够。
8. 成功标准：启动日志无 EQOS_DMA_MODE_SWR stuck + ping 回 is alive。autoboot 的 bootm 报错（找不到内核）不在本站范围。

六、怎么验证 F-5 改对了

四层验证：前两层查"改没改对"，第三层查"报错消没消"，第四层唯一能证明"驱动真的能跑"。

第一层：源码自检（半分钟）

grep -n "phy_maxio_init" include/phy.h           # 期望：int phy_maxio_init(void);
grep -n "maxio" drivers/net/phy/Makefile         # 期望：obj-$(CONFIG_PHY_MAXIO) += maxio.o
grep -n -A 2 "config PHY_MAXIO" drivers/net/phy/Kconfig   # 期望：三行配置项
grep -n "phy_maxio_init" drivers/net/phy/phy.c   # 期望：phy_init() 里有调用
grep "MAXIO" .config                             # 期望：CONFIG_PHY_MAXIO=y
grep "MAXIO" configs/stm32mp15_fsmp1a_basic_defconfig      # 步骤 12 之后执行：期望 =y

第二层：编译产物

编译通过本身排除了"声明缺失/Makefile 漏项"；再确认目标文件真的生成了：

ls -l drivers/net/phy/maxio.o    # 存在即新驱动已编入

第三层：上电看日志

EQOS_DMA_MODE_SWR stuck 不再出现，Net: 照常——驱动初始化走得通了。

第四层：ping 通 PC（唯一能证明"真的生效"）

ping 192.168.0.100 回 host 192.168.0.100 is alive。前三层都过但 ping 不通，问题多半在板外：网线、同网段、Windows 防火墙。

不达标时的排查顺序：

现象	先查什么
EQOS_DMA_MODE_SWR stuck 还在	① 三条 dd 重烧了吗（串口版本串的时间戳变没变）；② dwc_eth_qos.c 覆盖成功了吗（git diff drivers/net/dwc_eth_qos.c 应有大量改动）；③ CONFIG_PHY_MAXIO=y 真在 .config 里吗（menuconfig 保存了吗）；④ maxio.o 生成了吗
ping 不通	① Windows 防火墙；② PC IP 是否 192.168.0.X 且没与板子撞车；③ 板子 printenv ipaddr 核对、saveenv 做过吗；④ 网线两端是否插好、是否同一子网
编译报 phy_maxio_init 未声明 / 隐式声明	include/phy.h 的声明漏了或敲错（分号、返回类型）
menuconfig 里找不到 Maxio 项	Kconfig 三行没加或没保存——补上后重新进 menuconfig
编译报 maxio.c 相关错误	三个文件是否拷全、拷对位置（ls drivers/net/phy/maxio.c）；rar 里解出来的文件是否完整

最后一道验证：提交本身

git show --stat HEAD 复核：本次应为 7 个文件（6 改 + 1 新增，清单见步骤 12）。少一个，说明有步骤漏做；多一个，说明有"顺手改动"混进来了。

七、实验完成标志

• 三个驱动文件各就各位：drivers/net/phy/maxio.c（新增）、drivers/net/phy/phy.c 与 drivers/net/dwc_eth_qos.c（覆盖为厂商改造版）（步骤 3 实测）
• include/phy.h、drivers/net/phy/Makefile、drivers/net/phy/Kconfig 三处配套修改齐全，menuconfig 已勾选 CONFIG_PHY_MAXIO=y 并同步进 defconfig（步骤 4~7、12 实测）
• 重新编译成功（maxio.o 生成），三个镜像已重新烧写到 sdb1 / sdb2 / sdb3（步骤 8~9 实测）
• 启动日志不再出现 EQOS_DMA_MODE_SWR stuck（步骤 10 实测）
• 板子 ping 通 PC（host ... is alive）（步骤 11 实测）
• 已完成 defconfig 同步与 git 提交（7 个文件，dd36022e）（步骤 12 实测）

八、下一步

网卡通了，basic 版的设备级报错只剩最后一项：板载 eMMC。U-Boot 的 eMMC 驱动代码是现成的，只是设备树还没有它的配置——补上之后，启动日志的 MMC: 一行会从"只有 SD 卡"变成"SD 卡 + eMMC"两个控制器；后续移植还能借 eMMC 里的出厂系统做验证。请看《实验十 F-6 支持 eMMC》。

转载自 CSDN-专业IT技术社区

原文链接：https://blog.csdn.net/GaoYang0729/article/details/166608040
