【Unity】 GIS 三维瓦片运行时调度：3D Tiles、屏幕空间误差与异步加载架构

【Unity】 GIS 三维瓦片运行时调度：3D Tiles、屏幕空间误差与异步加载架构

关键词：Unity GIS、3D Tiles、LOD、屏幕空间误差、SSE、视锥裁剪、异步加载、Android、XR、城市级三维

摘要：城市级三维数据进入 Unity 后，真正困难的并不是“把模型显示出来”，而是如何根据相机、屏幕误差与设备预算，持续选择合适层级，并在移动中完成异步加载、主线程提交和缓存回收。本文从 3D Tiles 层级结构出发，推导屏幕空间误差，设计视锥裁剪、请求优先级、瓦片状态机和双预算缓存，最终形成一套适合 Android 与 XR 一体机的运行时调度架构。

---

一、选题定位：为什么值得单独写一篇

这篇文章聚焦一个明确问题：在 Unity 中，如何让城市级三维瓦片随着视点移动稳定加载，同时避免远景过细、近景空洞、主线程卡顿和显存持续上涨？

它不讨论数据生产软件的按钮操作，也不把 Cesium、S3M、OSGB 或 3D Tiles 简单排成优劣表；它关注的是这些格式背后共同的运行时问题：空间层级、误差驱动的 LOD、并发请求、渲染资源提交和内存淘汰。

与近期已经推进的 XR 控制器输入、头显佩戴检测、VR 大场景美术制作流程相比，本篇更偏 GIS 引擎底层与移动端性能工程。文章也不会试图实现完整 3D Tiles 1.1 解析器，而是先构建一个可解释、可测量、可替换数据后端的调度内核。

二、先纠正一个常见思路：距离不等于 LOD

很多项目的第一版会按距离切换模型：距离相机 100 米显示 LOD0，500 米显示 LOD1，更远显示 LOD2。这个方法在固定尺寸的普通模型上够用，但放到城市级 GIS 数据中会很快失效。

原因并不复杂：同样距离相机 500 米，一栋 300 米高的建筑与一个 2 米宽的路灯，对屏幕的影响完全不同；同一瓦片在手机竖屏、4K 显示器和双目 XR 中占据的像素也不同；相机 FOV 改变后，固定距离阈值不会自动调整。真正需要控制的不是世界空间距离，而是简化误差投影到屏幕上有多大。

3D Tiles 使用 geometricError 描述瓦片相对于更精细内容的几何误差。客户端再结合视点距离、视口高度和相机视场角，把它换算成以像素为单位的 Screen-Space Error，简称 SSE。OGC 3D Tiles 1.1 规范把最大允许 SSE 作为客户端细化判断的重要依据；Cesium Native 的选择算法也围绕“当前瓦片的 SSE 是否足以继续渲染，还是应细化到子节点”展开。

这带来一个关键转变：

LOD 不是预先写死的距离表，而是相机状态、数据误差和设备质量预算共同作用的结果。

三、瓦片树只描述空间，不负责加载

一个可维护的系统应把“元数据”和“运行时内容”分开。瓦片树可以在进入场景时解析，但 Mesh、纹理和材质不应该同时全部创建。

public enum TileRefineMode
{
    Replace,
    Add
}

public sealed class TileNode
{
    public string Id;
    public Bounds WorldBounds;
    public double GeometricError;
    public TileRefineMode RefineMode;
    public string ContentUri;
    public readonly List<TileNode> Children = new();

    // 运行时字段可拆入单独对象，这里为便于说明放在一起。
    public TileRuntimeState State;
    public GameObject Instance;
    public long EstimatedGpuBytes;
    public int LastVisibleFrame;
}

Bounds 只是示例。真实 3D Tiles 的包围体可能是 box、sphere 或 region；region 还涉及经纬度和椭球高。工程中可以统一抽象为 ITileBoundingVolume，分别提供视锥相交、相机距离和调试绘制方法。不要为了方便过早把所有地理包围体粗暴转换成轴对齐包围盒，否则在大范围、旋转建筑或细长道路上会产生大量误选。

元数据层至少要保留：

字段	调度意义
Bounding Volume	判断是否可能进入当前视野
Geometric Error	计算 SSE，决定是否细化
Refine	决定父子内容替换或叠加
Transform	将局部内容放到正确空间
Content URI	延迟请求模型或外部 tileset
Children	建立空间层级与细化路径

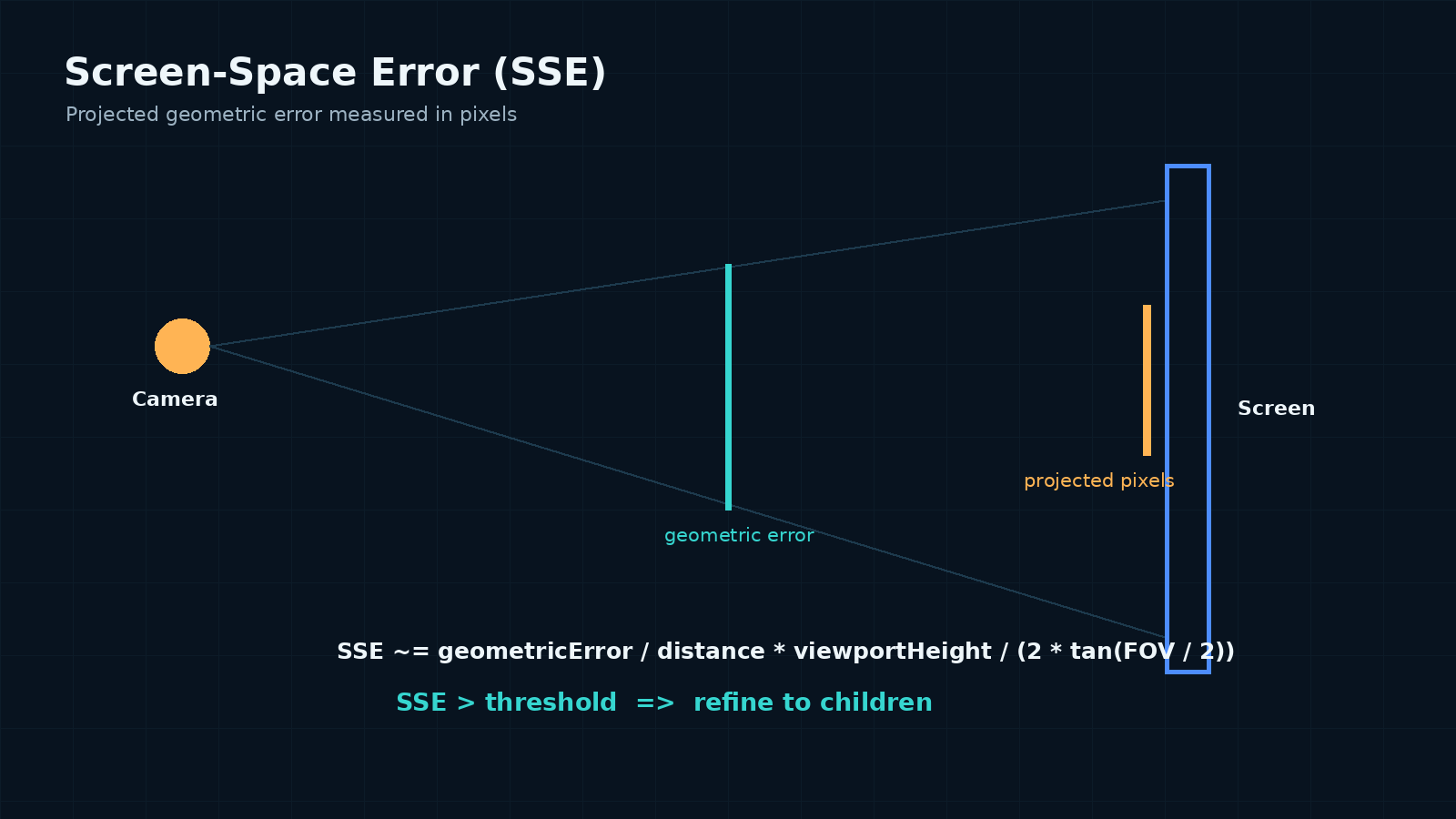

四、屏幕空间误差如何计算

在透视相机下，可以使用下面的近似式：

SSE = geometricError / distance
      × viewportHeight
      / (2 × tan(verticalFov / 2))

其中：

• geometricError：当前瓦片对应的世界空间误差；
• distance：相机到瓦片包围体最近点的距离，而非到中心点的距离；
• viewportHeight：当前眼睛或相机的实际渲染高度；
• verticalFov：垂直视场角；
• SSE 结果单位近似为像素。

一个简化实现如下：

public static float CalculateSse(
    double geometricError,
    float distance,
    int viewportHeight,
    float verticalFovDegrees)
{
    distance = Mathf.Max(distance, 0.01f);
    float fovRadians = verticalFovDegrees * Mathf.Deg2Rad;
    float denominator = 2f * Mathf.Tan(fovRadians * 0.5f);
    return (float)(geometricError / distance)
           * viewportHeight / denominator;
}

判断通常为：

bool shouldRefine = sse > maximumScreenSpaceError;

maximumScreenSpaceError 越小，系统越早细化，画面更精细，同时请求数量、三角形、纹理和内存压力都会上升。它不是“越小越好”的画质开关，更像是整个流式系统的总阀门。

4.1 为什么距离要取到包围体的最近点

如果使用瓦片中心点，一个覆盖数公里的瓦片会出现明显错误：相机已经贴近瓦片边缘，中心仍然很远，系统便误认为不需要细化。对 AABB 可以用 Bounds.ClosestPoint(cameraPosition)，对球体用相机到球心距离减半径，对 region 则需要在统一地心坐标或局部切平面中计算。

4.2 XR 中不要直接照搬单眼参数

XR 有左右眼视图、动态分辨率和不同的渲染缩放。稳妥做法是分别评估活动视图，再取更严格的结果；工程折中则可以使用双眼中更大的视口高度与更小的 FOV。若使用固定 Screen.height，动态分辨率变化后，SSE 与真实渲染像素会脱节。

4.3 给细化与降级设置迟滞区间

如果阈值只有一条线，相机在边界附近轻微移动会导致父子瓦片反复加载和卸载。例如：

细化阈值 refineSse = 18
降级阈值 collapseSse = 12

当前使用父瓦片时，超过 18 才请求子瓦片；当前已经显示子瓦片时，低于 12 才退回父瓦片。这种迟滞与 XR 输入中按压/释放阈值的思路一致，目的都是避免临界抖动。

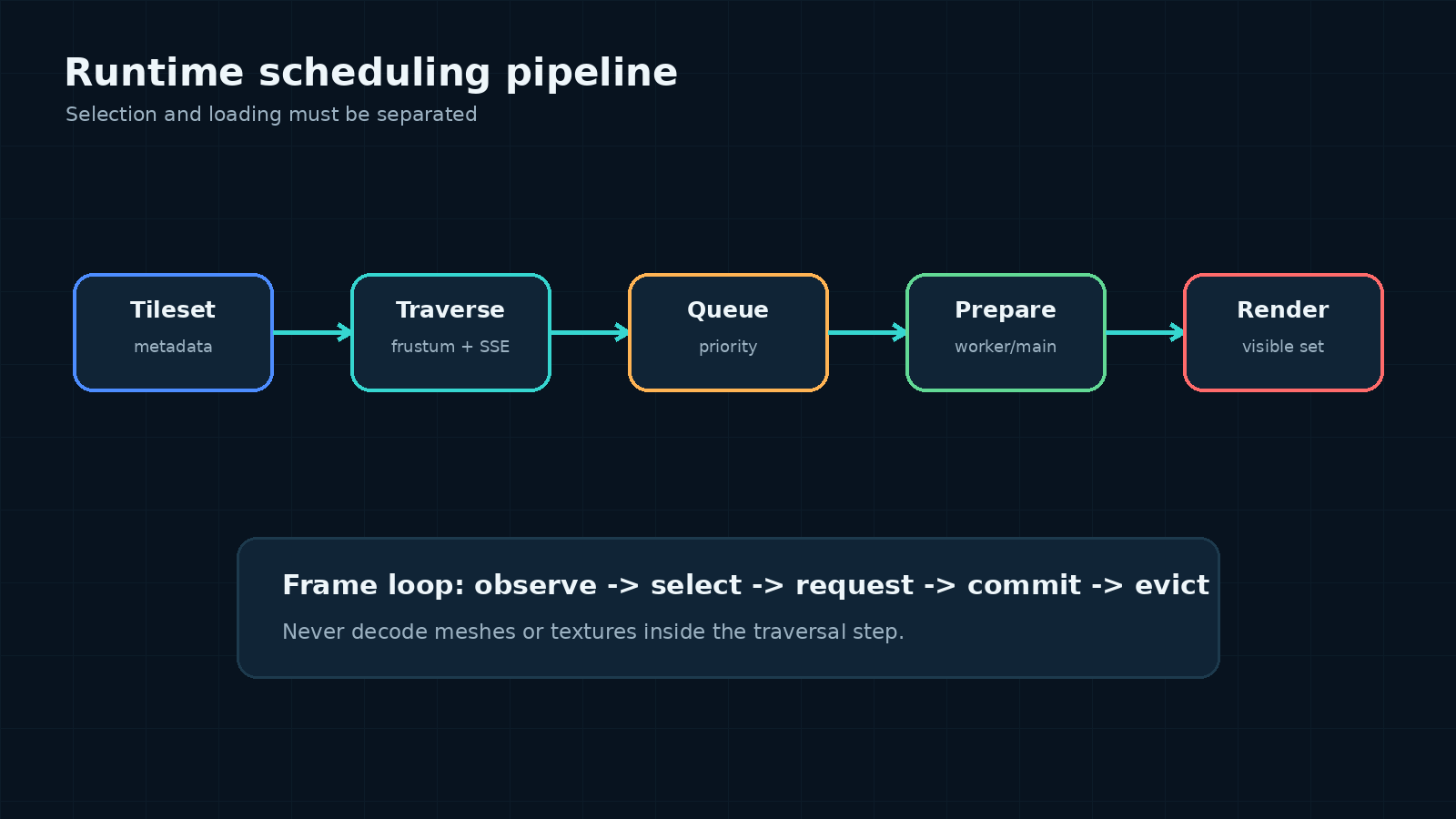

五、每帧遍历：先裁剪，再计算误差

一次标准遍历可以按以下顺序进行：

1. 从根节点进入；
2. 用包围体做视锥裁剪；
3. 对可见节点计算距离与 SSE；
4. SSE 达标则选择当前节点；
5. SSE 超标且存在子节点则继续向下；
6. 为缺失内容产生请求，但不在遍历函数中同步加载；
7. 生成本帧期望渲染集合和候选卸载集合。

void Visit(TileNode tile, Camera camera, SelectionResult result)
{
    if (!IntersectsFrustum(tile, camera))
        return;

    float distance = DistanceToBoundingVolume(tile, camera.transform.position);
    float sse = CalculateSse(
        tile.GeometricError,
        distance,
        camera.pixelHeight,
        camera.fieldOfView);

    bool canRefine = tile.Children.Count > 0;
    if (canRefine && sse > settings.RefineSse)
    {
        foreach (TileNode child in tile.Children)
            Visit(child, camera, result);

        result.MarkFallback(tile);
        return;
    }

    result.Select(tile, sse, distance);
}

这段代码展示意图，但还缺一个决定体验的细节：子节点未就绪时，父节点怎么办？

如果父节点立即隐藏，画面会出现洞；如果父节点永不隐藏，父子可能长期重叠，造成 Z-Fighting 和过度绘制。更合理的策略是把“期望细化”和“可提交细化”分开：遍历得到期望子节点集合；只有满足替换条件的子内容已经 Ready，才切换可见集合。在此之前保留父节点作为 fallback。

对于 REPLACE：子集具备足够覆盖后再隐藏父级。对于 ADD：父级本来就要与子级叠加，不能套用同一隐藏规则。

六、视锥裁剪不是完整答案

视锥裁剪可以排除相机背后的瓦片，但它不知道建筑是否被另一栋建筑完全遮挡，也不知道一个只占几像素的远处节点是否值得请求。移动端项目常见的合理顺序是：

1. 层级包围体裁剪：最便宜，必须有；
2. SSE 选择：控制几何与纹理细节；
3. 地平线或地球遮挡：地球尺度场景才需要；
4. 遮挡剔除：收益取决于城市密度与相机路径；
5. Unity Occlusion Culling：更适合相对静态、可预烘焙的本地场景，不应假设它能自动解决动态流入的城市瓦片。

一个常见错误是：遍历到不可见节点后立刻卸载。用户快速回头时，刚释放的内容又要重新下载、解析与上传。正确做法是将“不可见”和“可淘汰”分开，保留一个宽限期，并让最近可见时间参与 LRU 排序。

七、异步加载要拆成三个阶段

瓦片加载不是一个单纯的 await。对 glTF/GLB 或自定义二进制模型，至少存在三类工作：

7.1 I/O 阶段

从本地磁盘、HTTP、AssetBundle 或 Addressables 读取字节。这个阶段通常可以异步，并受网络并发数约束。相机运动时要支持取消“仍在队列、尚未开始”的低优先级请求。

7.2 解码阶段

包括 JSON 解析、压缩解码、顶点重排、纹理解码以及坐标转换。纯数据工作应尽量放到工作线程，但不要在线程中直接创建 Unity GameObject、Mesh 或操作大多数 UnityEngine 对象。

7.3 主线程提交阶段

创建 Mesh、Texture、Material、Renderer 并挂接节点。它往往正是尖峰来源。即使网络和解析完全异步，如果同一帧提交十几个高精瓦片，仍然会卡顿。

因此，调度器需要两个独立限制：

[Serializable]
public sealed class StreamingBudget
{
    public int MaxConcurrentRequests = 4;
    public int MaxConcurrentDecodes = 2;
    public float MaxMainThreadCommitMs = 2.0f;
    public int MaxCommitsPerFrame = 2;
}

主线程提交可以使用秒表控制预算：一旦本帧累计超过 2 ms，就把剩余 Ready 数据留到下一帧，而不是为了“尽快显示”破坏 XR 的帧时间。

Addressables 提供异步加载句柄，并要求调用方管理引用与释放；若瓦片内容通过 Addressables 或 AssetBundle 组织，必须把句柄生命周期纳入瓦片状态，而不能只销毁实例。远程 3D Tiles 则通常需要自定义下载与 glTF 管线，但其“异步句柄 + 明确释放”的设计原则仍然适用。

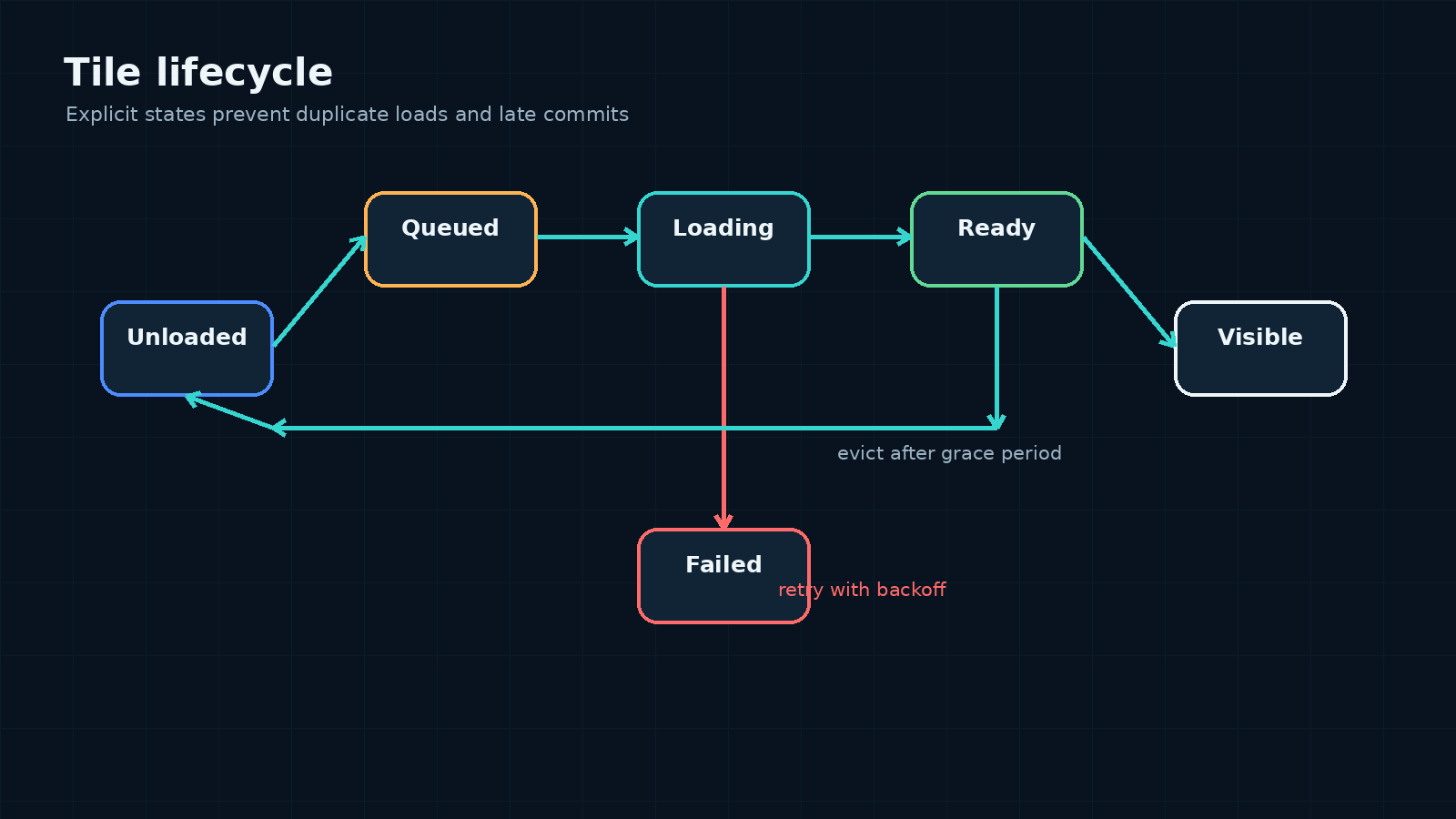

八、用状态机控制重复请求、取消与迟到结果

推荐至少定义以下状态：

public enum TileRuntimeState
{
    Unloaded,
    Queued,
    Loading,
    Decoding,
    Ready,
    Visible,
    Failed,
    Evicting
}

状态机解决的不是代码“好看”问题，而是并发边界：

• 同一节点被左右眼或多个相机选中时不能重复请求；
• 节点离开视野时，可以移出队列，但已进入不可取消解码的任务可能仍会返回；
• 返回结果到达时，节点可能已不再需要；
• 失败请求不能每帧重试；
• 卸载时要防止对象仍被渲染集合引用。

可以给每次请求分配版本号：

int requestVersion = ++tile.RequestVersion;
TilePayload payload = await loader.LoadAsync(tile.ContentUri, token);

if (requestVersion != tile.RequestVersion || !tile.IsStillWanted)
{
    payload.Dispose();
    return;
}

commitQueue.Enqueue(new CommitCommand(tile, requestVersion, payload));

这样即使旧请求无法真正中止，其“迟到结果”也不会覆盖新状态。失败重试则应使用指数退避，例如 1、2、4、8 秒，并设置上限；404 或格式错误可标记为不可重试，网络超时才进入退避队列。

九、请求优先级：先解决用户正在看的地方

先进先出队列不适合自由移动相机。用户转头后，旧方向的大量请求仍排在前面，会造成“眼前一直糊，身后悄悄变清晰”。优先级应每隔若干帧重新评估，至少考虑：

priority = W1 × normalizedSse
         + W2 × centerOfViewScore
         + W3 × motionPredictionScore
         + W4 × parentFallbackPenalty
         - W5 × distanceScore

• SSE 越高，说明当前误差越明显；
• 越接近屏幕中心，越值得先加载；
• 根据头部或相机角速度预测即将进入的区域，可减少转头时白块；
• 若某父节点只能靠该子节点完成覆盖替换，应提高优先级；
• 距离可以作为次级项，而不是唯一标准。

优先级没必要每帧对全部节点完整排序。可以使用二叉堆，或将请求粗分为 Critical、High、Normal、Prefetch 四档。XR 项目尤其要限制预取：预测过度会抢占真正可见瓦片的带宽和解码预算。

十、内存预算不能只数 GameObject

运行时常见的“内存泄漏”并不一定是对象失去引用，也可能是缓存策略从未设上限。一个瓦片的成本至少包括：

• 下载后的压缩字节；
• 解码后的 CPU 顶点、索引和纹理数据；
• Unity Mesh 的 GPU 缓冲；
• Texture 的 GPU 显存；
• 材质、Renderer、Collider 和 GameObject 开销；
• Addressables、AssetBundle 或原生插件内部缓存。

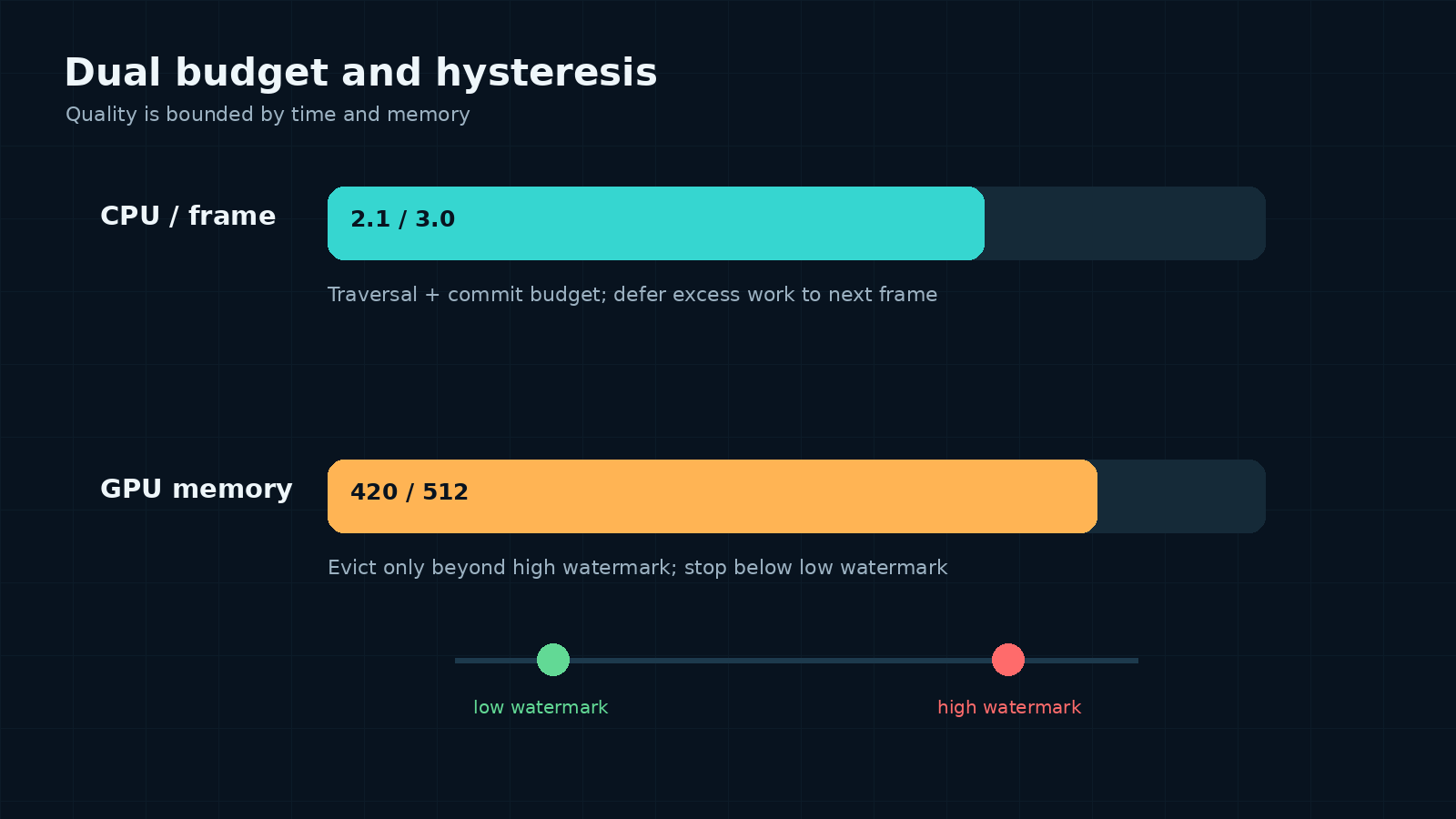

建议把预算分为两类：

预算	控制目标	典型指标
帧预算	避免主线程尖峰	遍历耗时、每帧提交数、提交毫秒数
驻留预算	避免内存持续上涨	GPU 估算、CPU 缓存、瓦片数、纹理数

纹理显存可做粗略估算：未压缩 RGBA32 约为 宽 × 高 × 4 字节；完整 Mipmap 链还会增加约三分之一。ASTC、ETC2 等 GPU 压缩格式应按块大小估算，不能用磁盘 PNG/JPEG 文件大小代替显存大小。

10.1 高低水位而非一到阈值就反复回收

例如显存预算 512 MB：超过 460 MB 才启动淘汰，淘汰到 380 MB 停止。候选顺序可以是：

1. 当前不可见；
2. 不属于父级 fallback；
3. 距离上次可见时间最久；
4. 重新加载成本较低；
5. 内存占用较大。

这比单纯 LRU 更稳，因为某些父级低模虽然很久没直接显示，却是防止空洞的重要回退资源。

十一、坐标精度：城市尺度下必须考虑浮点原点

GIS 坐标通常数值很大，而 Unity 的 Transform 以单精度浮点为主。直接把 ECEF 米制坐标或投影坐标写入 Transform，在远离原点后会出现顶点抖动、相机不稳定和包围体判断误差。

常见方案是：

• 调度与地理计算保留 double；
• 以相机附近的地理位置建立局部坐标系；
• 渲染提交前转换为相对浮动原点的 float；
• 原点平移时统一更新瓦片根节点，而不是逐顶点修改 Mesh；
• 包围体缓存要明确保存在哪个坐标空间，避免新旧原点混用。

在 XR 中，原点移动还要与 Tracking Origin、玩家 Rig 和物理系统协调。不要在头显运动的同一层级直接硬改相机 Transform；更稳妥的是移动地理世界根节点或 XR Origin 的上层容器。

---

参考资料

1. OGC, 3D Tiles Specification 1.1：https://docs.ogc.org/cs/22-025r4/22-025r4.html
2. Cesium Native, 3D Tiles Selection Algorithm Details：https://cesium.com/learn/cesium-native/ref-doc/selection-algorithm-details.html
3. Unity Addressables, Load assets：https://docs.unity3d.com/Packages/com.unity.addressables%402.7/manual/load-assets.html
4. Unity Addressables, Asynchronous operation handles：https://docs.unity3d.com/Packages/com.unity.addressables%402.0/manual/AddressableAssetsAsyncOperationHandle.html
