第 02 讲：阿加犀 AidLite 推理引擎核心原理与第一个推理程序

一、为什么需要统一推理层

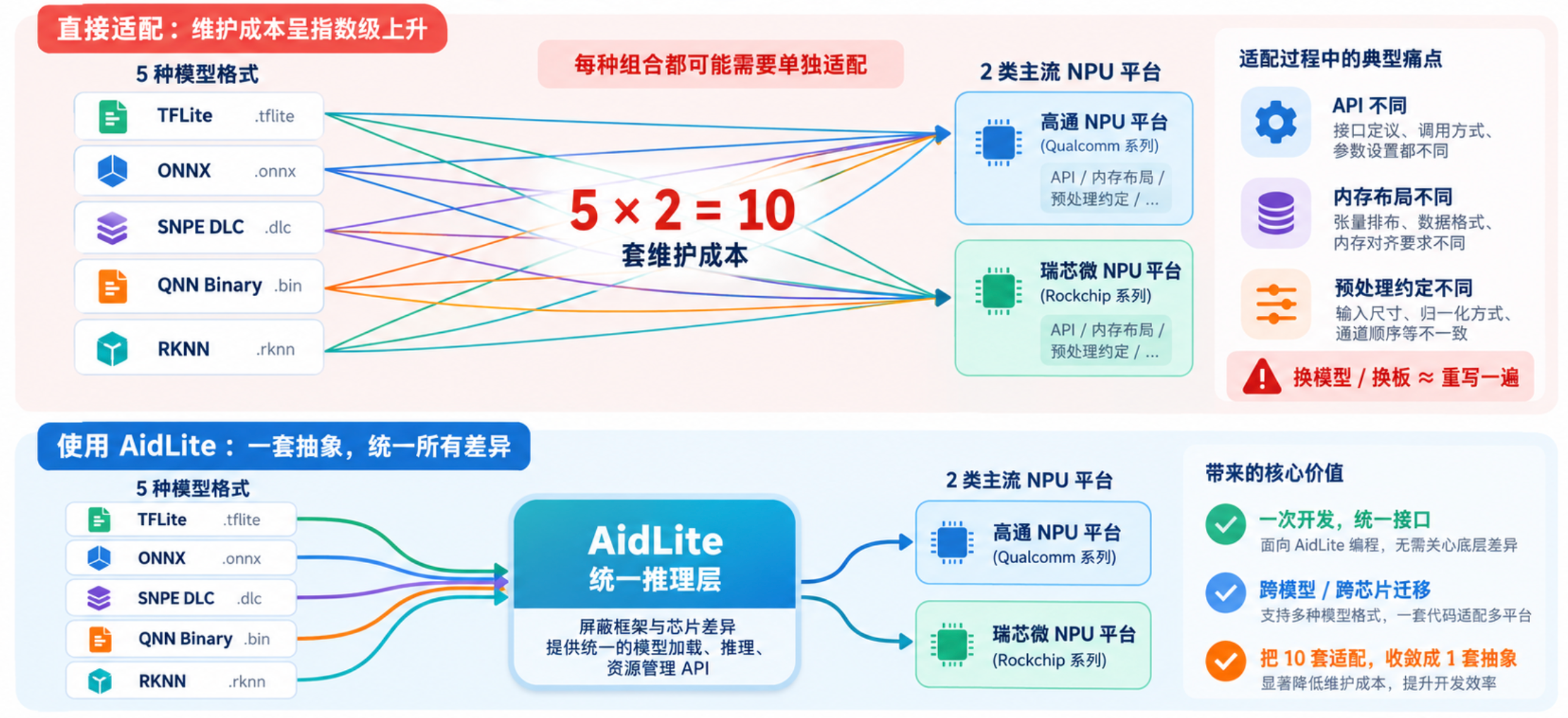

1.1 框架与芯片的"排列组合地狱"

设想你手里有 5 种模型格式（TFLite、ONNX、SNPE 的 DLC、QNN 的二进制、RKNN……），又有 2 类主流 NPU 平台（高通、瑞芯微）。如果每种组合都写一套推理代码，你面对的是** 5 × 2 = 10 套**维护成本。更要命的是，每套的 API、内存布局、预处理约定都不一样，换模型或换板就是一次"重写"。这正是端侧 AI 落地最劝退的地方。

AidLite 解决的就是这道排列组合题。

1.2 AidLite 的解法：一次开发，跨模型/跨芯片

AidLite 是阿加犀推出的 AI 执行框架，目标是充分调度端侧芯片的各计算单元（CPU、GPU、NPU）实现 AI 模型推理加速。它的核心做了两件事：

1. 跨平台统一推理：针对不同 AI 框架和不同 AI 芯片的调用进行抽象，形成统一 API，让模型推理与底层技术解耦合。
2. 可迁移：开发者只需进行一次开发，即可任意更换不同格式的模型或在不同厂商 AI 芯片上实现迁移，大幅降低学习成本、平台迁移难度和成本。

一句话：写一次，换模型不慌、换芯片也不慌。

1.3 本讲目标与硬件准备

目标：在犀牛派 A1 上，用 AidLite 把官方预置的 YOLOv5 例子跑起来，输出一张带检测框的结果图，并理解背后每个 API 的角色。

硬件准备：完成第 01 讲环境的犀牛派 A1（或 X1），aid-pkg installed 能看到 aidlite，Python 自检脚本通过。本文以入门级的犀牛派 A1 实跑 YOLOv5，进阶级的犀牛派 X1 给出预期差异；代码以 Python 为主，C++ 片段作对照（AidLite 对两者都支持）。

---

二、AidLite 架构与抽象模型

2.1 它处在工具链的什么位置

AidLite 是整个 AidLux 工具链的"发动机"：AidStream（视频）、AidCV（图像）、AidGen（大模型）都直接或间接建立在它的调度能力之上。架构位置如下：

2.2 核心抽象：Model / Config / Interpreter

AidLite 的推理流程围绕三个核心对象展开：

• Model：模型实例，承载模型文件路径与输入/输出 shape、数据类型等属性；
• Config：推理配置，决定用哪个框架、哪个加速后端、是否量化、输出节点名等；
• Interpreter：真正执行推理的解释器，由 InterpreterBuilder 根据 Model+Config 构建，负责 init、load、invoke、取输出、销毁。

这三个对象的生命周期，就是 AidLite 的"标准动作序列"。

2.3 支持的框架矩阵

AidLite 在 Linux 与 Android 两端都做了广泛适配（AidLux 官方文档支持矩阵）：

推理框架	AidLite for Linux	AidLite for Android
高通 SNPE	✅	✅
高通 QNN	✅	✅
瑞芯微 RKNN	✅	✅
TFLite	✅	✅
ONNX	✅	✅
Paddle-Lite	✅	✅
MNN	✅	✅
MindSpore	✅	✅

2.4 支持的芯片与计算单元

• 芯片厂商 NPU：高通 NPU、瑞芯微 NPU；
• 计算单元：CPU、GPU、NPU，由 AccelerateType 选择；
• 零拷贝：支持 CPU 与 NPU 之间的数据零拷贝，获得更快的推理速度。这是 AidLite 相比"裸调框架"的隐形红利。

---

三、核心概念拆解

3.1 FrameworkType 与 AccelerateType

• FrameworkType（用哪个推理框架）：TYPE_SNPE、TYPE_QNN、TYPE_RKNN、TYPE_TFLITE 等。
• AccelerateType（用哪个计算单元加速）：如 TYPE_CPU、TYPE_DSP（DSP 即高通 NPU 的加速路径）等。

常见组合：

你想做的事	FrameworkType	AccelerateType
高通 NPU 跑 QNN 模型	TYPE_QNN	TYPE_DSP
高通 NPU 跑 SNPE 模型	TYPE_SNPE	TYPE_DSP
纯 CPU 兜底	TYPE_TFLITE / TYPE_QNN	TYPE_CPU

3.2 DataType 与 shape

• DataType：TYPE_FLOAT32、TYPE_UINT8（量化）等；
• shape：输入/输出的维度，例如 [1, 320, 320, 3]（NHWC）。必须用 set_model_properties 显式声明，填错会直接导致推理异常（见坑点）。

3.3 APLUX Model Format（*.amf）

AidLite 支持阿加犀专属模型格式 APLUX Model Format（*.amf）。这是阿加犀在统一框架之上的自有封装，便于在 AidLux 生态内分发与加载。同时 AidLite 也直接兼容上述各框架原生格式。

3.4 零拷贝：CPU↔NPU 的加速秘密

传统流程里，数据从 CPU 内存搬到 NPU 专用内存要一次拷贝，推理完再搬回来，又一次拷贝。AidLite 支持 CPU 与 NPU 之间的数据零拷贝，省掉这两趟搬运，对高分辨率、高帧率场景的端到端时延帮助明显。

3.5 模型属性读取

AidLite 支持读取模型属性信息，如输入格式、输出格式。这在你拿到一个陌生的 .amf/.dlc/.rknn 模型、不确定 shape 时尤其有用——先读属性，再决定怎么填 set_model_properties。

3.6 后端决策：NPU / GPU / CPU 怎么选

新手最常问：“我到底该用哪个 AccelerateType？” 没有一个永远正确的答案，但有清晰的决策逻辑（基于 AidLite 的调度能力与各单元特性）：

经验法则：

• 量化模型（INT8/UINT8）优先上 NPU：这是端侧性价比最高的路径，也是 AidLite 主推用法；AIMO 量化正是为此服务（第 04 讲）。
• 浮点模型且要实时：可尝试 GPU 加速；部分算子 NPU 不支持时，GPU 是更稳的落点。
• CPU 兜底：兼容性最好，适合验证流程、跑不支持的算子，或作为 NPU 不可用时的降级。
• 不要让 NPU 空转：一旦决定用 NPU，就尽量把前/后处理以外的重计算都交给它，避免"模型在 NPU、周边在 CPU"的半吊子。

提醒：具体哪个后端最快，以你真机实测为准。上面的决策树是起点，不是结论。

3.7 数据布局：NHWC 还是 NCHW（最容易踩的隐性坑）

最后讲一个看似小事、却能让新手调试半天的坑：数据布局。AidLite 默认使用 NHWC 布局（批次、高、宽、通道），而你从 PyTorch 导出的模型在训练时往往是 NCHW（通道在前）。如果直接把 NCHW 的数组塞进去，形状对得上（因为都是四维），但通道顺序错了，推理结果会完全错乱，而且不会报错——这是最阴险的一类 bug。

正确的做法是前处理时显式转布局，把通道调到最后一维再喂给 set_input_tensor。很多"模型跑通了但精度奇差"的案例，根因就是这一步。建议你在前处理里固定一处做布局转换，并在注释里写清楚，避免后续维护的人再踩一遍。

---

四、环境调研：安装与版本对齐

4.1 预装验证

犀牛派 A1/X1 预装 AidLux SDK，可跳过安装。先验证：

python3 -c "import aidlite; print(aidlite.get_library_version())"
python3 -c "import aidlite; print(aidlite.get_py_library_version())"

两条都能打印出版本号，说明 Python 绑定就绪。

4.2 安装指定 QNN 版本

如需特定 QNN 版本（这很关键，见 4.3）：

sudo aid-pkg update
# 安装最新 QNN 版 AidLite
sudo aid-pkg install aidlite
# 安装指定 QNN 版本，例如 QNN2.31
sudo aid-pkg install aidlite-qnn231

文档示例：sudo aid-pkg install aidlite-{QNN Version}，如 aidlite-qnn216。

4.3 版本错配的代价

这是全系列最高频的坑：你用 AIMO 把模型转成了 QNN2.31，但板子上 AidLite 是 QNN2.36，推理就可能加载失败或结果异常。所以每讲实战前，务必 sudo aid-pkg installed 对齐 QNN 版本与转换时一致。

---

五、操作步骤：YOLOv5 推理五步法

5.1 准备模型与示例

AidLite 在 Linux 环境中预置了 YOLOv5 例子，路径位于 /usr/local/share/aidlite/examples/。复制出来再改，避免污染预置目录：

mkdir -p /home/aidlux/aidlite_demo/
cp -r /usr/local/share/aidlite/examples/ /home/aidlux/aidlite_demo/
cd /home/aidlux/aidlite_demo/aidlite_qnn231/python

注：目录名 aidlite_qnn231 表明这是 QNN2.31 版本示例；若你装的是其他 QNN 版本，请对应调整。

5.2 建 Model 实例与属性

model = aidlite.Model.create_instance(model_path)
input_shapes  = [[1, 320, 320, 3]]
output_shapes = [[1, 10, 10, 255], [1, 20, 20, 255], [1, 40, 40, 255]]
model.set_model_properties(
    input_shapes, aidlite.DataType.TYPE_FLOAT32,
    output_shapes, aidlite.DataType.TYPE_FLOAT32
)

5.3 建 Config 选后端

config = aidlite.Config.create_instance()
config.framework_type = aidlite.FrameworkType.TYPE_QNN      # 用 QNN 框架
config.accelerate_type = aidlite.AccelerateType.TYPE_DSP    # 用 NPU(DSP) 加速
config.is_quantify_model = 1                                # 量化模型
# 若用 SNPE，需要指定输出节点名：
# config.framework_type = aidlite.FrameworkType.TYPE_SNPE
# config.snpe_out_names = ["InceptionV3/Predictions/Softmax"]

5.4 建 Interpreter 并 init/load

fast_interpreter = aidlite.InterpreterBuilder.build_interpreter_from_model_and_config(model, config)
fast_interpreter.init()
fast_interpreter.load_model()

5.5 set_input / invoke / get_output

input_tensor_data = preprocess()          # 前处理：resize/归一化/NHWC
fast_interpreter.set_input_tensor(0, input_tensor_data)
fast_interpreter.invoke()
out_data = fast_interpreter.get_output_tensor(0)
result = postprocess(out_data)            # 后处理：NMS/解码框
fast_interpreter.destroy()                # 释放资源

这五步（建 Model → 建 Config → 建 Interpreter → init/load → 输入输出）就是 AidLite 的"标准动作"。

---

六、关键代码（Python 为主，C++ 对照）

6.1 Python 完整推理骨架

下面给出一个可运行的精简骨架（结构来自官方示例，已补充注释）：

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
AidLite YOLOv5 推理骨架（犀牛派 A1 / X1 通用）
"""
import aidlite

def preprocess():
    """前处理：读取图片 -> resize 到 320x320 -> 归一化 -> NHWC float32
    实际项目请用 AidCV/OpenCV 读取，这里仅示意返回占位张量"""
    raise NotImplementedError("请替换为真实前处理")

def postprocess(out):
    """后处理：对 YOLO 输出做解码 + NMS，返回检测框列表"""
    raise NotImplementedError("请替换为真实后处理")

def run_yolov5(model_path: str):
    # 1) 建 Model
    model = aidlite.Model.create_instance(model_path)
    if model is None:
        print("Create model failed !"); return False
    input_shapes  = [[1, 320, 320, 3]]
    output_shapes = [[1, 10, 10, 255], [1, 20, 20, 255], [1, 40, 40, 255]]
    model.set_model_properties(
        input_shapes, aidlite.DataType.TYPE_FLOAT32,
        output_shapes, aidlite.DataType.TYPE_FLOAT32
    )
    # 2) 建 Config（QNN + NPU）
    config = aidlite.Config.create_instance()
    config.framework_type  = aidlite.FrameworkType.TYPE_QNN
    config.accelerate_type = aidlite.AccelerateType.TYPE_DSP
    config.is_quantify_model = 1
    # 3) 建 Interpreter
    interp = aidlite.InterpreterBuilder.build_interpreter_from_model_and_config(model, config)
    if interp is None:
        print("build interpreter failed !"); return False
    if interp.init() != 0:
        print("init failed !"); return False
    if interp.load_model() != 0:
        print("load model failed !"); return False
    # 4) 推理：前处理 + invoke + 后处理
    inp = preprocess()
    if interp.set_input_tensor(0, inp) != 0:
        print("set_input_tensor failed !"); return False
    if interp.invoke() != 0:
        print("invoke failed !"); return False
    out = interp.get_output_tensor(0)
    if out is None:
        print("get_output_tensor failed !"); return False
    detections = postprocess(out)
    # 5) 释放
    interp.destroy()
    return detections

if __name__ == "__main__":
    # 替换为实际模型路径（.amf / .dlc / .rknn 等，需与 QNN 版本一致）
    dets = run_yolov5("/home/aidlux/aidlite_demo/aidlite_qnn231/python/yolov5s.amf")
    print("检测结果:", dets)

6.2 前处理/后处理片段

import cv2
import numpy as np

def preprocess(img_path, size=320):
    img = cv2.imread(img_path)
    img = cv2.resize(img, (size, size))
    img = img.astype("float32") / 255.0          # 归一化到 [0,1]
    return np.expand_dims(img, axis=0)            # 扩成 NHWC: [1,320,320,3]

def postprocess(outputs, conf_th=0.25, iou_th=0.45):
    # YOLO 输出解码 + NMS（示意，具体需按模型 anchor/后处理约定实现）
    boxes = []
    for out in outputs:
        # 解析 255 通道 = 3 anchor * (5 + 80 class)
        pass
    return boxes

提示：官方示例里已经包含完整前后处理，建议直接复用官方 qnn_yolov5_multi.py，再在其上做二次开发，避免重复造轮子。

6.3 C++ 对照（进阶参考）

AidLite 同样提供 C++ 接口，头文件路径 /usr/local/include/aidlux/aidlite/aidlite.hpp，库文件 /usr/local/lib/libaidlite.so。核心对象同名：Model、Config、InterpreterBuilder、Interpreter，调用顺序与 Python 一致。C++ 在延迟与内存控制上更优，适合对性能极致要求的量产场景；本系列以 Python 快速验证，再按需转 C++。

6.4 在犀牛派 A1 上跑 YOLOv5

cd /home/aidlux/aidlite_demo/aidlite_qnn231/python
python qnn_yolov5_multi.py

官方示例运行完成会在当前目录生成结果图片 qnn_yolov5_multi.jpg。用文件浏览器（默认 /home/aidlux）即可查看检测框结果。

6.5 犀牛派 X1 上的差异与预期

在犀牛派 X1（QCS8550）上，同样的 AidLite 代码、同样的 QNN 模型，几乎无需修改即可运行（一次开发、跨芯片迁移）。预期差异：

• 单帧推理时延显著更低（NPU 算力更高）；
• 可上更大输入分辨率或更复杂模型；
• 多路并发推理时优势更明显（后面第 06、11 讲会用到）。

这正是"高低搭配"的底气：先 A1 把流程跑通，再 X1 把性能拉满。

6.6 YOLO 后处理实战：解码 + NMS 思路

骨架里 postprocess 是占位，这里把"它到底要做什么"讲清楚，方便你照着官方示例补全（不要从零造轮子，先读懂官方 qnn_yolov5_multi.py 的后处理）。

YOLO 系列的输出是"网格 + 多 anchor"的预测，解码步骤（通用 YOLO 范式）：

1. 解析输出张量：以 output_shapes = [[1,10,10,255],[1,20,20,255],[1,40,40,255]] 为例，255 = 3 个 anchor × (5 个框参数 + 80 类)。三个尺度分别解码。
2. 还原框坐标：把网格偏移、anchor 先验、sigmoid 还原成相对于原图的 (x,y,w,h)。
3. 置信度过滤：框置信度 × 类别概率低于阈值（如 0.25）的丢弃。
4. 非极大值抑制（NMS）：同类别重叠框按 IoU（如 0.45）去重，保留得分最高的。

伪代码：

def decode_and_nms(raw_outputs, anchors, conf_th=0.25, iou_th=0.45):
    candidates = []                      # 收集所有合格框
    for scale, out in zip(anchors, raw_outputs):
        # out: [1, H, W, 3*(5+80)]
        # 1) 拆 anchor，sigmoid 还原
        # 2) 网格 + anchor 还原到原图坐标
        # 3) 按 conf_th 过滤，并入 candidates
        pass                            # 详见官方示例实现
    # NMS：按类别分组，IoU 抑制
    return nms(candidates, iou_th)

关键提醒：不同 YOLO 版本（v5/v8）的 anchor 约定、输出排序不同，必须对齐你所用模型的约定，否则框会错位。这也是为什么反复强调"先复用官方示例"。

6.7 三种推理范式：单图 / 视频流 / 批量

AidLite 的同一套 API 能覆盖三种典型用法：

• 单图推理：本讲示例，适合验证与离线处理；
• 视频流推理：在循环里反复 set_input/invoke/get_output，配合 AidCV（第 05 讲）取帧、AidStream（第 06 讲）取 RTSP 帧；
• 批量推理：若模型支持 batch>1，一次喂多张图提升吞吐（注意 shape 第一维改 batch）。

理解这三者的关系，你就能把"跑通一个"平滑升级为"跑通一条流水线"。

6.8 推理结果的常见异常与排查

写完推理代码，最常遇到的几类"诡异现象"及根因：

• 结果全 0 或全相同：九成是 shape 填错、数据未归一化、或布局不对（见 3.7）；
• 结果随机漂移：多半是前处理每次不一致，或输入数据没拷贝进 tensor；
• 偶发崩溃：常因 destroy 没调用导致资源泄漏，或多线程共享同一个 interpreter；
• 精度明显低于云端：量化损失 + 前处理差异叠加，需要回到 AIMO 校准数据和预处理一致性上查。

排查的顺序建议是：先用官方示例验证环境（排除板子问题）→ 再打印你的输入张量统计（均值/方差是否正常）→ 再核对 shape 与布局 → 最后看后处理。从环境到输入到输出逐段隔离，比盲目改代码高效得多。

---

七、坑点

7.1 QNN 版本必须一致（最高频）

转换模型时的 QNN 版本（如 2.31）必须等于板载 AidLite 的 QNN 版本。用 sudo aid-pkg installed 核对，不一致就 sudo aid-pkg install aidlite-qnn231 对齐。

7.2 input/output shape 填错

set_model_properties 的 shape 必须与模型真实输入输出一致（NHWC）。填错会推理报错或输出全 0。不确定时先用 AidLite 的模型属性读取接口确认。

7.3 NPU 权限与占用

NPU 可能被其他进程占用（如前一个没 destroy 的 interpreter）。确保资源释放，必要时重启相关服务。多进程抢 NPU 是后面综合实战要专门处理的课题。

7.4 snpe_out_names 漏配

用 SNPE 框架时，若不指定 snpe_out_names（输出节点名），可能取到错误/多余的张量。QNN 路径一般无需此项，但切换到 SNPE 时务必补上。

---

八、验证：结果图与耗时

8.1 结果图比对

运行示例后，打开 qnn_yolov5_multi.jpg，应能看到目标被框出并标注类别。若图为空或框错，回到第 7 节逐条排查。

8.2 端到端耗时测量

在骨架里加计时：

import time
t0 = time.time()
interp.invoke()
print(f"invoke 耗时: {(time.time()-t0)*1000:.1f} ms")

记录 A1 上的单帧耗时作为基线，第 12 讲性能调优时会回头对比。

8.3 A1 vs X1 预期差异

指标	犀牛派 A1（QCS6490）	犀牛派 X1（QCS8550）
NPU 算力（INT8）	约 12 TOPS	显著更高
同模型单帧时延	基线	更优（以实测为准）
多路并发	受限	从容（以实测为准）

精确数字请在你自己的真机上实测；表中量级参考高通公开资料。

8.4 写一个标准基准测试循环

为了拿到可靠的"单帧时延"基线，不要只测一次，而要跑 N 次取统计。下面给出一个可直接套用的基准循环（结构示意，需接入你真实的 interp 与前/后处理）：

import time
import numpy as np

def benchmark(interp, prep_fn, post_fn, img_paths, warmup=10, repeat=100):
    # 1) 预热：让 NPU 完成初始化与首次编译开销
    for i in range(warmup):
        inp = prep_fn(img_paths[i % len(img_paths)])
        interp.set_input_tensor(0, inp)
        interp.invoke()
        post_fn(interp.get_output_tensor(0))
    # 2) 正式计时
    lat = []
    for i in range(repeat):
        inp = prep_fn(img_paths[i % len(img_paths)])
        t0 = time.perf_counter()
        interp.set_input_tensor(0, inp)
        interp.invoke()
        out = interp.get_output_tensor(0)
        post_fn(out)
        lat.append((time.perf_counter() - t0) * 1000.0)
    arr = np.array(lat)
    print(f"预热 {warmup} 次, 正式 {repeat} 次")
    print(f"均值: {arr.mean():.2f} ms | P50: {np.percentile(arr,50):.2f} ms | "
          f"P95: {np.percentile(arr,95):.2f} ms | 最大: {arr.max():.2f} ms")
    print(f"等效吞吐: {1000.0/arr.mean():.1f} FPS")
    return arr

# 用法（伪）：benchmark(interp, preprocess, postprocess, image_list)

要点：

• 必须预热：首次 invoke 含 NPU 图编译/缓存，时延会虚高；warmup 10~20 次后再计时才准。
• 看 P95 而非只盯均值：真实应用的卡顿往往由长尾决定。
• 前/后处理计入吗？ 若要端到端时延，应把 prep_fn/post_fn 一并计时；若只想看 NPU 推理，则只计 invoke。两者分开测，心里更有数。

这份基线会在第 12 讲"性能调优"时作为对照，用来量化你优化手段的真实收益。

---

九、FAQ

Q1：AidLite 和直接用 SNPE/QNN 有什么区别？
AidLite 在 SNPE/QNN/RKNN/TFLite 之上做了统一抽象，让你换框架/换芯片时不重写业务代码；直接用厂商框架则耦合更深。

Q2：Python 和 C++ 选哪个？
快速验证、教学用 Python；量产追求极致延迟/内存用 C++。本系列以 Python 为主。

Q3：*.amf 和 .dlc/.rknn 能混用吗？
AidLite 统一加载，但前提是 FrameworkType 选对，且 QNN 版本与转换时一致。

Q4：零拷贝怎么用？
AidLite 已内置 CPU↔NPU 零拷贝能力，正常流程即可受益，无需额外调用。

Q5：为什么我的 invoke 很慢，是不是没上 NPU？
先确认 accelerate_type 确实是 TYPE_DSP（NPU）而非 TYPE_CPU；再用 aid-pkg installed 核对 QNN 版本；最后用计时看 invoke 与 set_input_tensor 各自占比，定位是搬运还是计算慢。

Q6：同一份代码在 X1 上跑报错怎么办？
多为 QNN 版本不一致或模型未对应 X1 的 NPU backend。AIMO 转换时选对目标平台（QCS8550），并在 X1 上装对应 aidlite-qnn{ver}。

Q7：输出张量取出来是 None 是什么原因？
常见三种：shape 填错导致推理异常、输出索引取错（多输出模型要用正确的 get_output_tensor(i)）、或 invoke 返回非 0。逐条排查即可。

Q8：能不能同时跑两个模型抢 NPU？
可以，但 NPU 算力会被分摊，且需注意资源释放。多模型/多路场景建议用 AidStream 的插件式管线或自己做好调度，第 11、12 讲会展开。

---

十、结论

本讲我们钻进了工具链的发动机 AidLite：理解了它如何用 Model/Config/Interpreter 三件套把"框架 × 芯片"的复杂度收拢成一套 API，跑通了犀牛派 A1 上的第一个 YOLOv5 检测，并埋下了"高低搭配"的伏笔——同一份代码，X1 上几乎免改即可获得更高算力。

下一讲，我们深入 AidLite 的"可迁移性"：同一份骨架如何切换 SNPE/QNN/RKNN/TFLite 后端，以及如何对接 Model Farm 现成模型。那是把"能跑一个"升级为"能跑一片"的关键一跃。

---

本文 AidLite API 名称、支持矩阵、示例路径、零拷贝、*.amf 等均来自 AidLux 官方文档；板级算力与跨板时延参考高通公开资料，精确值以官方规格书与真机实测为准。

转载自 CSDN-专业IT技术社区

原文链接：https://blog.csdn.net/HuiMinHuang2001/article/details/167036584
