C#工业上位机项目实战第十二篇【终章】：全套架构全局复盘、踩坑总结、资产沉淀与工业开发者进阶之路

前言

至此，我们为期12篇的C#工业自动化上位机项目实战连载系列正式完结收官。

从第一篇全局架构认知、开发环境搭建，到UI框架、模块化设计、DI解耦、业务分层、数据仓储、HAL硬件抽象层、可视化流程引擎、Lua脚本热更新，再到最后一篇量产级高阶能力落地，我们从零到一、层层递进、首尾闭环，完整搭建了一套可商用、可量产、可拓展、可运维的工业视觉自动化上位机平台。

市面上绝大多数教程只教“怎么写功能”，而本系列全程基于真实工业项目迭代逻辑，不仅教编码实现，更核心传递工业架构思维、解耦思想、量产标准、避坑经验。

本篇作为全系列终章复盘总结，不再堆砌新代码，而是对整套项目进行全局梳理、架构复盘、坑点汇总、资产沉淀、思维升级与未来进阶规划，帮大家把零散的知识点串联成完整的工业上位机开发体系，完成从“会写代码”到“会做工业架构”的终极蜕变。

一、整套12篇系列内容全局闭环复盘

我们将12篇内容划分为基础搭建层、架构解耦层、核心能力层、量产完善层、收官复盘层五大阶段，完整复刻工业项目从0到1的真实开发流程。

1. 基础搭建阶段（第1-2篇）

完成项目全局认知与工程环境落地，确立整套项目的技术栈选型、分层规范、开发标准，解决新手开发项目混乱、层级乱引用、架构无规划的核心问题，为后续所有开发奠定工程化基础。

核心收获：掌握工业项目前置规划思维，理解WinForms工业项目分层架构的必要性，建立规范的项目开发习惯。

2. 界面与架构解耦阶段（第3-5篇）

落地自适应工业UI框架、页面模块化机制、全局DI依赖注入架构。彻底解决传统WinForms项目窗体臃肿、代码耦合、页面无法复用、维护成本极高的行业通病，实现UI与业务、业务与硬件的初步解耦。

核心收获：读懂工业软件模块化、解耦的核心价值，掌握DI容器在工业项目的落地规范与避坑方案。

3. 业务与数据底层夯实阶段（第6-7篇）

搭建标准化业务服务分层体系、落地Repository通用仓储模式与JSON分层持久化方案。统一工业项目数据读写、参数存储、配置缓存规范，解决参数丢失、数据错乱、日志零散、读写混乱的量产痛点。

核心收获：掌握工业项目数据持久化、业务服务封装的标准化写法，具备商用项目数据层设计能力。

4. 自动化核心能力阶段（第8-10篇）

整套项目的灵魂核心模块，依次落地HAL硬件抽象层、可视化流程引擎、Lua脚本热更新能力。

通过HAL层实现软硬件彻底解耦，真实/仿真双模式一键切换；通过流程引擎实现工序可视化柔性编排；通过Lua脚本实现业务逻辑免编译、免重启动态热更新，彻底摆脱传统上位机固定逻辑的局限，让项目具备高端自动化平台的柔性拓展能力。

核心收获：掌握工业自动化项目三大核心难点的商用级解决方案，具备独立开发柔性自动化平台的核心能力。

5. 量产高阶完善阶段（第11篇）

补齐商用项目所有细节短板，落地多语言国际化、分级声光报警、全量操作审计日志、云端数据上报、离线缓存补传、日志分级管理与自动清理体系，让项目从“能运行的Demo”升级为“可交付、可验收、可长期运维”的量产级软件。

6. 复盘进阶阶段（第12篇·本篇）

全局复盘架构设计、汇总核心设计模式、整理全流程踩坑经验、沉淀可复用资产、规划进阶方向，完成知识体系闭环与思维升级。

二、整套项目分层架构终极梳理

经过11篇实战落地，我们的工业上位机形成了六层垂直分层架构，层级职责单一、完全隔离、互不污染，是工业上位机最标准、最稳定的商用架构范式。

1. UI界面层（View）

负责所有窗口展示、用户交互、页面导航、布局渲染，依托模块化接口实现页面统一管理、缓存复用、动态加载，只负责展示，不写业务逻辑，彻底杜绝后台代码臃肿问题。

2. 业务服务层（Service）

项目核心业务中枢，拆分公共基础服务与工业专属业务服务，统一处理参数配置、报警推送、状态同步、权限认证、生产追溯等逻辑，通过DI全局共享，实现UI与业务彻底解耦。

3. 数据持久层（Repository）

基于仓储模式统一封装数据读写逻辑，规范配置、参数、日志、配方的持久化规则，实现数据统一管理、容错处理、分层存储，保障生产数据稳定不丢失。

4. 硬件抽象层（HAL）

工业项目核心隔离层，封装所有PLC、传感器、轴设备、IO模块的统一接口，通过工厂模式实现设备统一创建与管理，隔离上层业务与底层硬件差异，支持真机/仿真一键切换。

5. 引擎拓展层（Engine）

项目柔性拓展核心，包含可视化流程引擎与Lua脚本引擎，负责工艺编排、自动化调度、动态逻辑更新、自定义工序执行，赋予软件柔性生产能力。

6. 核心公共层（Core）

全局工具类、路径管理、日志工具、异常捕获、DI启动引导、全局配置，为所有层级提供基础支撑，是整个项目的基石。

三、项目核心设计模式与工业思想汇总

本系列没有滥用设计模式，所有模式均为解决工业实际痛点而生，每一种落地方式都适配工业量产场景，可直接复用在真实项目中。

• 分层架构模式：解决代码混乱、层级耦合、维护困难问题，统一工业项目开发规范

• 模块化模式：实现页面解耦、动态加载、统一生命周期管理，适配大型多页面上位机

• DI依赖注入模式：彻底解决服务耦合、硬件替换困难、单元测试困难的工业核心痛点

• Repository仓储模式：统一数据读写规范，隔离数据层与业务层，适配多数据源拓展

• 工厂模式：应用在HAL硬件层，实现设备统一创建、批量管理、灵活替换

• 抽象隔离模式：通过接口抽象硬件、模块、服务，实现底层多变、上层稳定的工业架构核心思想

• 沙箱隔离模式：应用在Lua脚本引擎，保障脚本动态拓展的同时，守护主程序运行安全

四、工业上位机开发高频坑点全集（系列实战沉淀）

这是整套系列最具价值的实战经验总结，全部来自真实项目迭代踩坑，规避90%工业开发者新手通病。

1. UI布局坑

• 禁止单纯依赖控件Anchor锚定，复杂工业界面极易出现布局错乱、缩放挤压问题

• 高刷屏、不同分辨率设备极易出现适配异常，必须手动Bounds精准定位+全局刷新机制

• 未开启双缓冲导致画布、流程节点拖拽闪烁，严重影响工业操作体验

2. 硬件对接坑

• 直接在业务层硬编码硬件逻辑，导致设备型号变更后大面积改代码

• 未做仿真模式，开发调试必须依赖真机，效率极低且容易硬件误操作

• 硬件通信未做超时、重连、异常捕获，断连后直接卡死流程、抛出崩溃异常

3. 数据存储坑

• 零散读写文件、无统一仓储管理，导致参数错乱、配置丢失

• 未做离线缓存机制，现场断网直接丢失生产数据

• 日志无分级、无自动清理，长期运行磁盘爆满导致设备卡顿死机

4. 架构耦合坑

• 跨层乱引用，底层依赖上层、业务依赖UI，项目后期完全无法维护

• 未使用DI容器，全局硬实例化，服务无法统一管理、无法替换、无法复用

• 流程逻辑硬编码，无法适配现场工艺微调，迭代成本极高

5. 线程与调度坑

• UI线程与后台任务混用，导致界面卡死、刷新错乱、跨线程报错

• 流程引擎无状态管控，启停、暂停、急停逻辑混乱，出现流程卡死、重复执行

• 脚本无超时限制，死循环脚本直接占用主线程资源

6. 量产细节坑

• 无操作审计日志，出现生产问题无法追溯、无法界定责任

• 报警无分级，轻微提示与致命故障混为一谈，现场运维极其混乱

• 无国际化适配，无法适配出口设备与国际化厂区场景

五、整套项目可复用商用资产汇总

本系列最终沉淀一套开箱即用的工业上位机通用开发框架，所有模块均可直接复用至新项目，大幅提升开发效率、降低架构试错成本。

• 通用工程架构模板：10层标准化项目分层、引用规范、层级隔离规则、启动引导模板

• 模块化UI框架：自适应工业主窗口、页面导航缓存、模块生命周期管理体系

• DI全局解耦框架：工业专属服务定位器、服务注册规范、循环依赖规避方案

• HAL通用硬件架构：设备基类、工厂管理、仿真/真机双模式、硬件统一调用模板

• 可视化流程引擎：节点拖拽、贝塞尔连线、流程调度、启停急停、脚本节点拓展

• Lua脚本拓展体系：C#与Lua双向交互、工业硬件API库、脚本调试与容错机制

• 量产运维工具集：多语言、分级报警、审计日志、云端上报、离线补传、日志自动管理

• 数据持久化模板：通用仓储模式、JSON分层存储、数据容错与加载机制

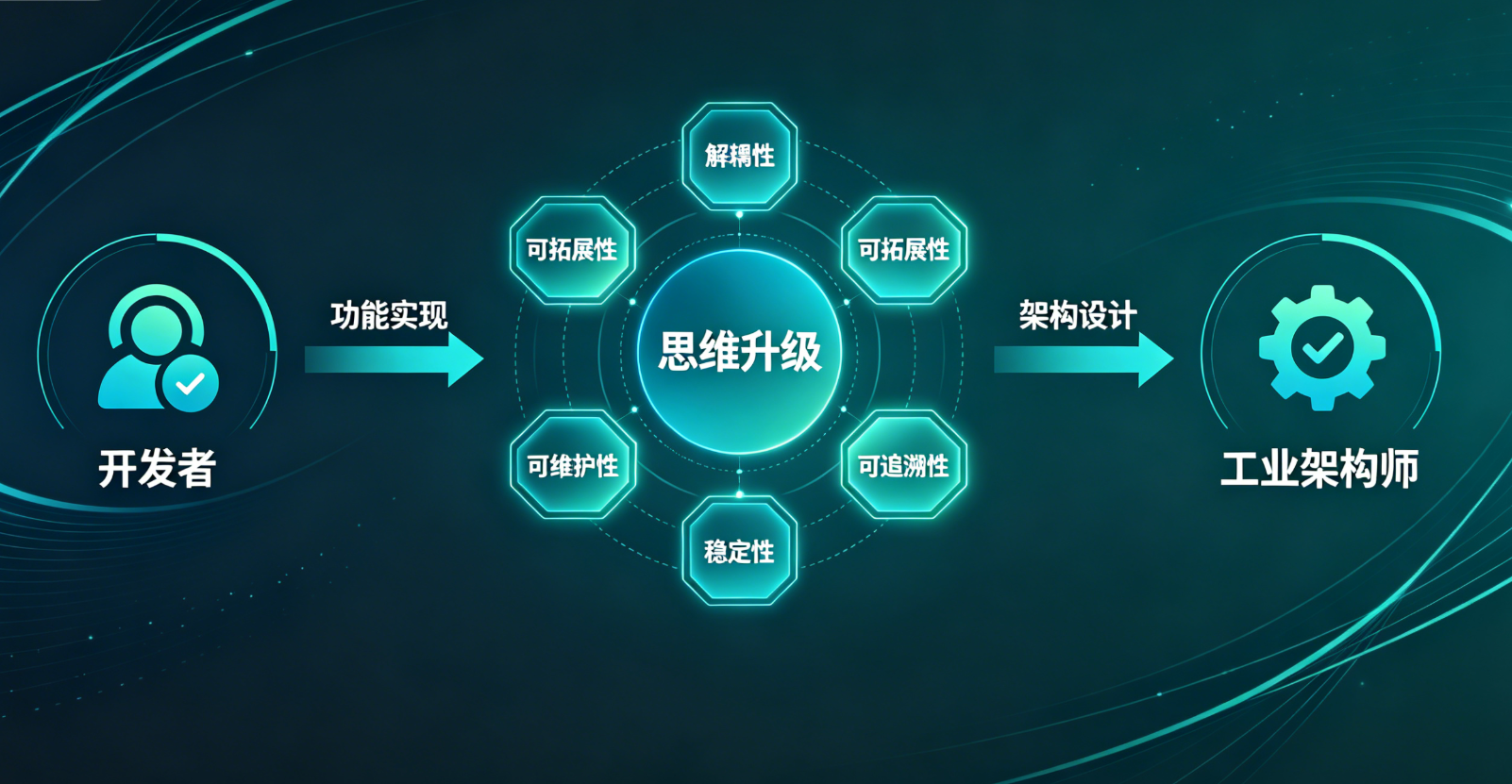

六、从“码农”到“工业架构师”的思维转变

通读整套12篇系列，最大的收获不是学会写代码，而是完成了思维的升级：

新手思维：功能能跑就行，优先实现需求，不考虑耦合、不考虑复用、不考虑后续迭代、不考虑现场稳定性。

工业架构思维：功能实现只是基础，更要兼顾解耦性、可拓展性、可维护性、稳定性、可追溯性、适配性。

工业软件的核心价值，不在于代码多华丽，而在于结构清晰、稳定可靠、适配多变、长期可运维。这也是本系列想要传递的核心精髓。

七、后续进阶优化与拓展方向

本项目已完全满足量产需求，在此基础上可继续向高端智能化、分布式、轻量化方向进阶拓展：

• 框架升级：由.NET Framework迁移至.NET Core/.NET 6+跨平台框架，适配Linux设备

• 性能优化：流程调度异步化、硬件通信池化、内存优化、GC卡顿优化，适配超高频率生产场景

• 分布式拓展：支持多设备联动、分布式流程调度、多终端协同管控

• AI功能集成：对接视觉算法、AI检测、智能分拣、异常识别，升级智能化工位

• 云端一体化：完善MES/ERP对接、大数据统计、设备远程运维、远程脚本更新

• 权限体系完善：多级用户权限、角色管理、操作权限隔离，适配标准化工厂管控

八、全系列终章总结

历时12篇完整连载，我们从零起步，完成了工业上位机从0到1的全套商用架构落地，覆盖环境搭建、架构设计、UI开发、业务分层、数据存储、硬件适配、自动化流程、脚本拓展、量产运维全链路能力。

不同于网络上碎片化的入门教程，本系列基于真实工业项目实战迭代，全程围绕工业场景、量产标准、避坑实战、架构思维展开，所有代码、架构、思想均可直接复用至自动化设备、视觉检测设备、非标产线上位机等各类工业项目。

至此，**《12篇C#工业自动化项目实战连载合集》**正式圆满收官！希望这套体系能帮助每一位工业开发者夯实架构基础、突破技术瓶颈，从单纯的功能开发工程师，成长为具备独立架构设计、量产项目把控能力的工业高级开发工程师。

深耕工业开发，沉淀架构思维，以标准化、工程化、量产化的思维做好每一套工业软件。
