小熊派 Hi3863 第一个程序：GPIO 点灯与串口打印

环境搭好之后，下一个问题是：代码从哪进去、任务怎么建、引脚怎么点、printf 打到哪。 这四个问题在 Hi3863 上都有 SDK 自己的答案，跟"STM32 里写个 main() 然后 while(1)"的习惯完全不一样。

这篇拿 SDK 里两个最短的样例（blinky 和 led）逐段拆开：app_run() 是怎么被自动调用的、GPIO 点灯必须按什么顺序调用、printf 一路走到哪个串口。看完你能自己写出第一个能编的样例。

这个专栏最后要做成什么：把一台普通的儿童电动车，改装成一台 1 主机 + 2 从机的 SLE（星闪）组网遥控小车。

第 01 篇把环境打通，这一篇是第一个能上板的程序，之后每一篇都往这台车上加一块——电机 → 遥控 → 组网 → 闭环。完整的 18 篇路线图放在文末第九节。

本篇是源码解析。blinky / led 这两个目录都不在实证构建里（那份成功的构建日志启用的是 SLE 一主八从 Server 配置）。下面的宏定义、调用链、配置项都来自 SDK 源码原文；串口输出和上板现象请以你自己的板子为准。

---

一、动手前先确认这几样

项目	我这边的情况	说明
开发板	小熊派 Hi3863（HiHope NearLink DK3863E V03）	核心板 + 底板，点灯还用到交通灯板
主控	Hi3863 / WS63，RISC-V 内核	系统是 LiteOS
软件	HiSpark Studio + 对应版本 SDK	样例在 application/samples/peripheral/ 下
本篇用的样例	blinky（CMSIS 写法）、led（osal 写法）	两个都是最小点灯程序
串口	日志口 921600、8 数据位、1 停止位、无校验	用 115200 连必然乱码
上板验证	本文没有附串口截图和接线照片	只讲源码层面能确认的东西

最后一行很重要：这一篇不会出现"我实测看到灯闪了"这种话。 你要的是能编、能对着改的代码骨架，这部分源码完全能支撑。

二、最小程序长什么样

application/samples/peripheral/blinky/blinky_cmsis.c 去掉版权头就只有这些：

#include "pinctrl.h"
#include "soc_osal.h"
#include "gpio.h"
#include "osal_debug.h"
#include "cmsis_os2.h"
#include "app_init.h"

#define BLINKY_TASK_STACK_SIZE    0x1000
#define BLINKY_TASK_PRIO          (osPriority_t)(17)

static void *blinky_task(const char *arg)
{
    unused(arg);
    uapi_pin_set_mode(CONFIG_BLINKY_PIN, PIN_MODE_0);
    uapi_gpio_set_dir(CONFIG_BLINKY_PIN, GPIO_DIRECTION_OUTPUT);
    uapi_gpio_set_val(CONFIG_BLINKY_PIN, GPIO_LEVEL_LOW);

    while (1) {
        osal_msleep(CONFIG_BLINKY_DURATION_MS);
        uapi_gpio_toggle(CONFIG_BLINKY_PIN);
    }
    return NULL;
}

static void blinky_entry(void)
{
    osThreadAttr_t attr;
    attr.name = "BlinkyTask";
    attr.attr_bits = 0U;
    attr.cb_mem = NULL;
    attr.cb_size = 0U;
    attr.stack_mem = NULL;
    attr.stack_size = BLINKY_TASK_STACK_SIZE;
    attr.priority = BLINKY_TASK_PRIO;

    if (osThreadNew((osThreadFunc_t)blinky_task, NULL, &attr) == NULL) {
        /* Create task fail. */
    }
}

app_run(blinky_entry);

一眼看不出门道的是最后那行 app_run(blinky_entry);——它不在任何函数体内，是裸放在文件末尾的。这就是 Hi3863 样例的入口写法：不写 int main()，而是注册一个入口函数。

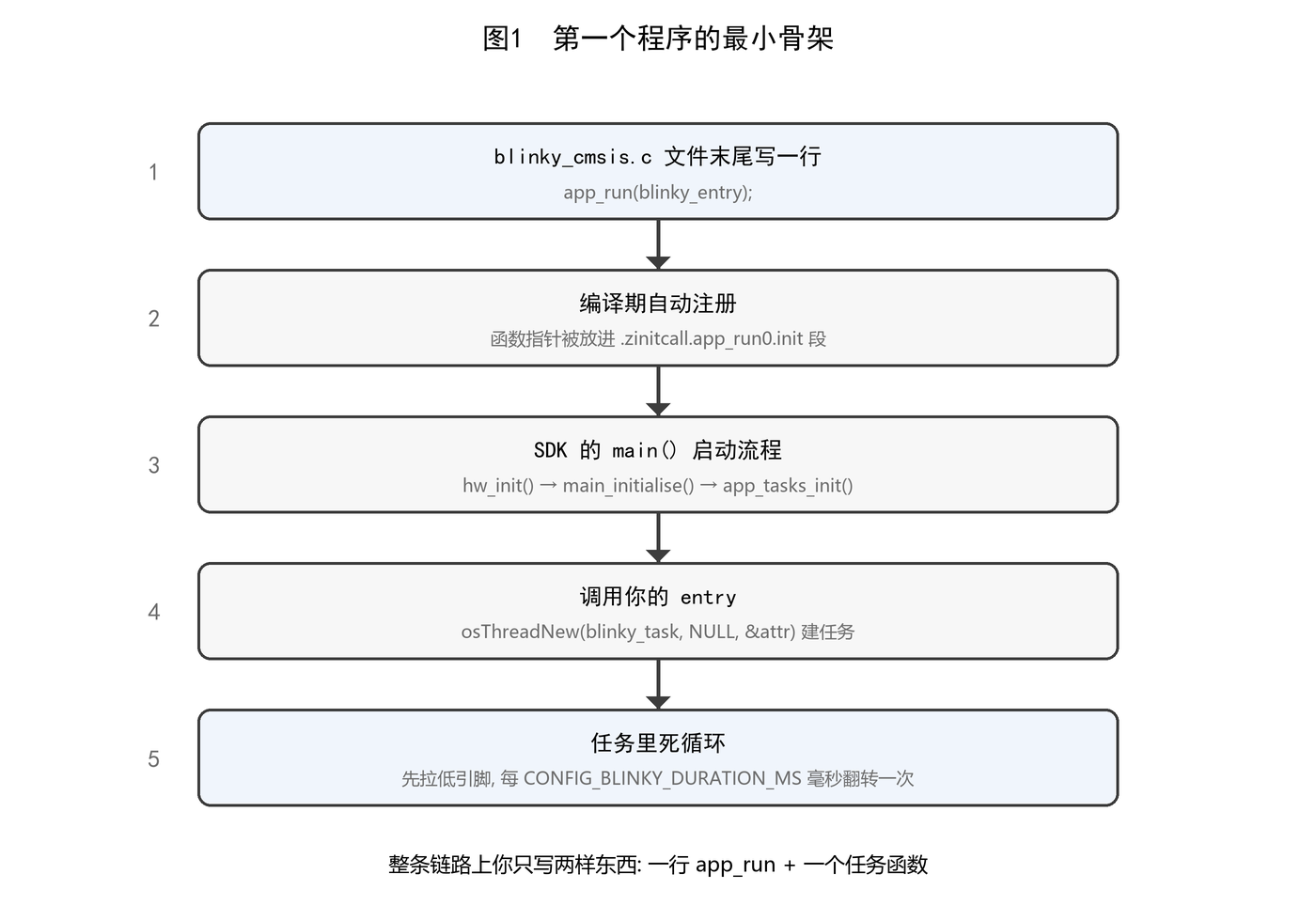

它的执行骨架如图 1。

五步走完：文件里 app_run 注册 → 链接器把函数指针收进一个段 → SDK 的 main() 启动时遍历这个段 → 调用你的 entry → entry 里建任务 → 任务里死循环点灯。

三、app_run() 到底做了什么

这一节是整篇最值得看懂的部分，因为它解释了"为什么可以不写 main"。

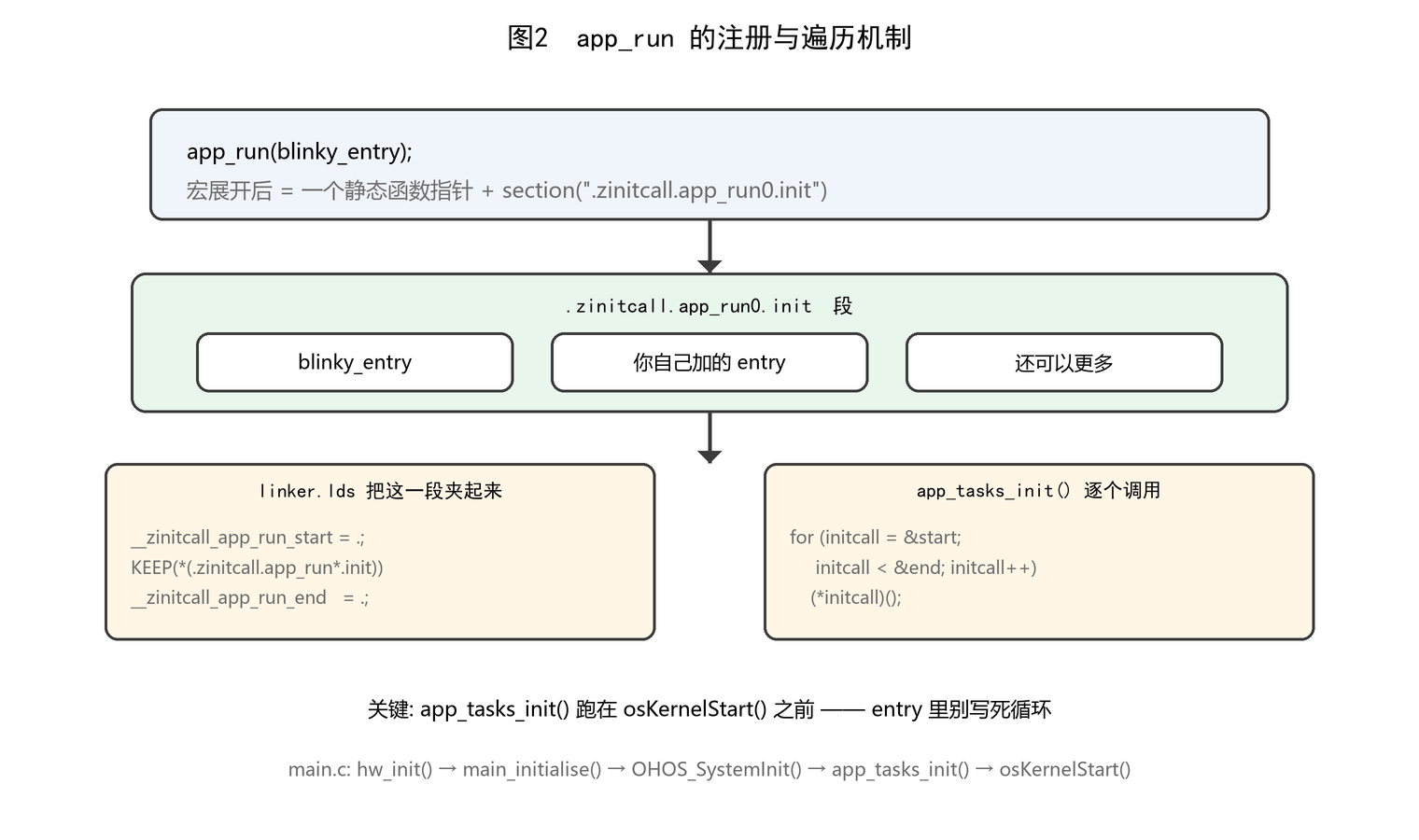

app_run 展开后是这样一条链（middleware/utils/app_init/app_init.h）：

#define layer_initcall(func, layer, clayer, priority)            \
    static const init_call_t USED_ATTR __zinitcall_##layer##_##func \
        __attribute__((section(".zinitcall." clayer #priority ".init"))) = (func)

#define layer_initcall_def(func, layer, clayer) \
    layer_initcall(func, layer, clayer, 0)

#define app_run(func) layer_initcall_def(func, run, "app_run")

翻译成人话：app_run(blinky_entry) 等于定义一个静态函数指针变量，并把它放进名为 .zinitcall.app_run0.init 的段里。这就是一个"自注册"机制，效果上跟你手动维护一张函数指针表一样，只是交给编译器和链接器去做了。

另一头在链接脚本里，这一段被包了起来（output/ws63/acore/ws63-liteos-app/linker.lds）：

__zinitcall_app_run_start = .;
KEEP(*(.zinitcall.app_run*.init))
__zinitcall_app_run_end = .;

最后在 app_init.c 里被逐个调用：

void app_tasks_init(void)
{
    init_call_t *initcall = &__zinitcall_app_run_start;
    init_call_t *initend = &__zinitcall_app_run_end;
    for (; initcall < initend; initcall++) {
        (*initcall)();
    }
}

注意 KEEP(*(.zinitcall.app_run*.init)) 里那个 *——这个段里可以放不止一个入口函数，app_tasks_init() 会把它们全跑一遍。所以你想挂自己的初始化代码，写一行 app_run(your_entry); 就够了，不需要去改 SDK 的 main.c。

它是在什么时候被调用的

app_tasks_init() 出现在 application/ws63/ws63_liteos_application/main.c 的 main() 里，位置很关键：

hw_init();                  /* 引脚、GPIO、UART、看门狗等底层初始化 */
/* ... */
main_initialise(NULL, 0);   /* SDK 自己的任务表 */
OHOS_SystemInit();
app_tasks_init();           /* ← 你的 app_run 入口在这里被调用 */
osKernelStart();            /* ← 内核这时候才开始跑 */

app_tasks_init() 跑在 osKernelStart() 之前。 这件事决定了三条写法上的规矩：

• entry 里可以放心建任务（osThreadNew / osal_kthread_create），任务会等内核启动后再被调度；
• entry 里不能写死循环、长延时、等信号量，否则 osKernelStart() 永远等不到，现场就是"板子毫无反应"；
• hw_init() 里已经调过 uapi_pin_init() 和 uapi_gpio_init() 了，你不需要自己初始化 GPIO 驱动。

四、点灯就三件事

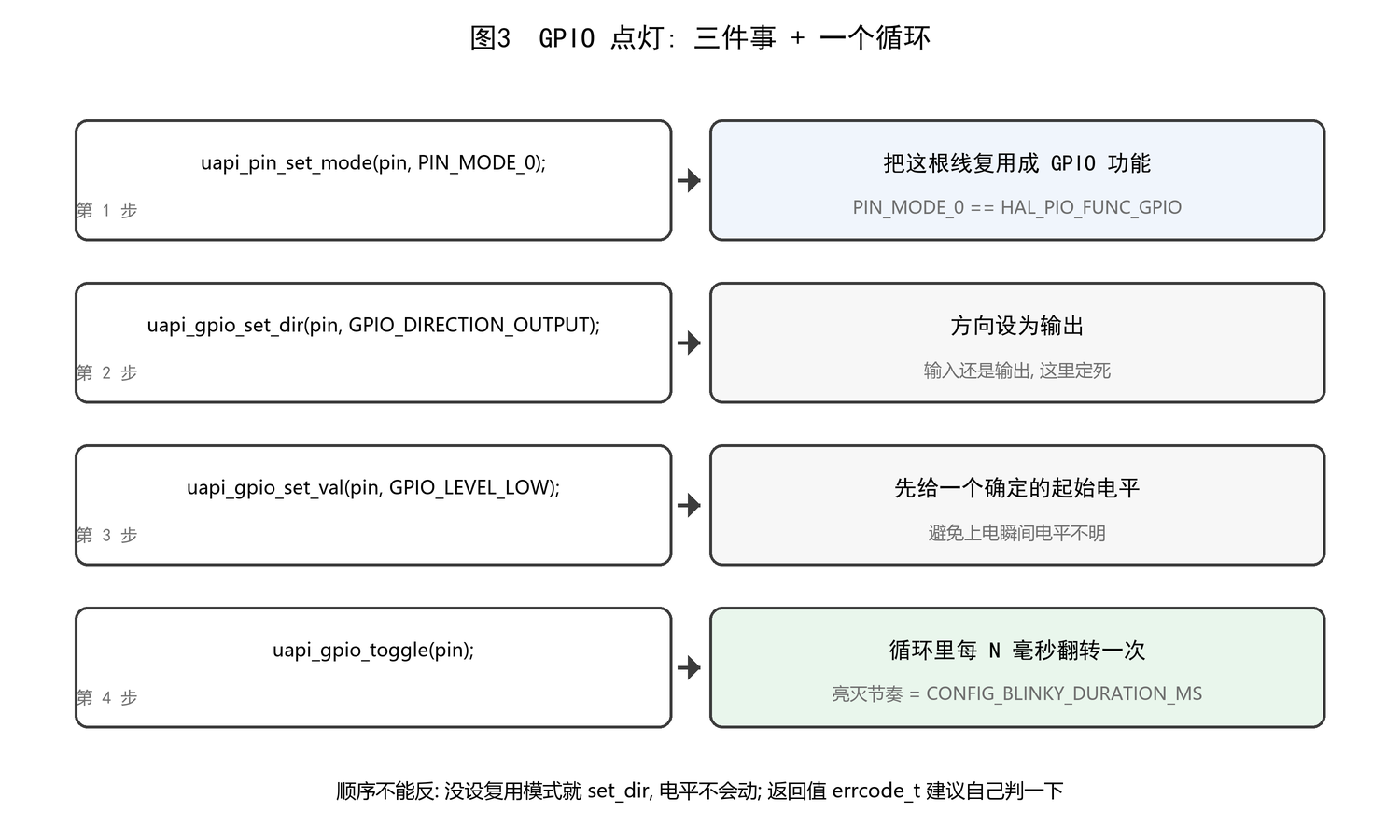

blinky_task() 里对引脚的操作只有三句半，顺序不能换：

/* 1. 把引脚复用成 GPIO 功能 */
uapi_pin_set_mode(CONFIG_BLINKY_PIN, PIN_MODE_0);
/* 2. 方向设为输出 */
uapi_gpio_set_dir(CONFIG_BLINKY_PIN, GPIO_DIRECTION_OUTPUT);
/* 3. 先给一个确定的电平 */
uapi_gpio_set_val(CONFIG_BLINKY_PIN, GPIO_LEVEL_LOW);
/* 4. 循环里翻转 */
uapi_gpio_toggle(CONFIG_BLINKY_PIN);

这几个接口都在 include/driver/gpio.h 和 include/driver/pinctrl.h 里，返回 errcode_t（成功是 ERRCODE_SUCC）。样例为了短，没有判返回值，你自己写建议补上。

第一步最容易被忽略。 WS63 的引脚基本都是复用的，同一个物理引脚可能既是 GPIO，又是 UART、PWM 或 SPI 的某一根线。uapi_pin_set_mode() 就是"这根线现在归谁用"的开关，先设它，后面的电平操作才有效。

这里还有个容易让人犯迷糊的地方：blinky 写的是 PIN_MODE_0，led 样例写的是 HAL_PIO_FUNC_GPIO，看着像两个东西，其实是同一个值：

/* drivers/chips/ws63/porting/pinctrl/pinctrl_porting.h */
#define HAL_PIO_FUNC_GPIO PIN_MODE_0

typedef enum {
    PIN_MODE_0 = 0,
    PIN_MODE_1 = 1,
    /* ... */
    PIN_MODE_MAX = 8
} pin_mode_t;

两个都等价于"用模式 0"，也就是 GPIO 功能。反过来，如果一根线已经被设成了 PIN_MODE_2（比如某个 UART 的 TX），你再对它调 uapi_gpio_set_dir() 是不会动的。

引脚号来自 Kconfig，不写死在代码里：

# application/samples/peripheral/blinky/Kconfig
config BLINKY_PIN
    int
    prompt "Choose BLINKY_PIN pin."
    depends on SAMPLE_SUPPORT_BLINKY
    default 2

config BLINKY_DURATION_MS
    int
    prompt "Duration of blinky in MS."
    default 500

默认引脚是 GPIO 2，默认周期 500 ms。这两个值跟你的板子上 LED 接在哪根线没有关系，换板子就得改这里——这是后面踩坑一节里的一条。

五、led 样例：同一件事的另一种写法

application/samples/peripheral/led/led_example.c 干的事跟 blinky 一模一样，但用的是 osal 那套接口：

#define BLINKY_TASK_STACK_SIZE 0x1000
#define BLINKY_TASK_PRIO 24
#define BSP_LED 7                  // RED
#define CONFIG_BLINKY_DURATION_50MS 50

static void *led_task(const char *arg)
{
    unused(arg);
    uapi_pin_set_mode(BSP_LED, HAL_PIO_FUNC_GPIO);
    uapi_gpio_set_dir(BSP_LED, GPIO_DIRECTION_OUTPUT);
    uapi_gpio_set_val(BSP_LED, GPIO_LEVEL_LOW);
    while (1) {
        osal_msleep(CONFIG_BLINKY_DURATION_50MS);
        uapi_gpio_toggle(BSP_LED);
    }
    return NULL;
}

static void led_entry(void)
{
    uint32_t ret;
    osal_task *taskid;
    osal_kthread_lock();                 /* 建任务前先加锁 */
    taskid = osal_kthread_create((osal_kthread_handler)led_task, NULL,
                                 "led_task", BLINKY_TASK_STACK_SIZE);
    ret = osal_kthread_set_priority(taskid, BLINKY_TASK_PRIO);
    if (ret != OSAL_SUCCESS) {
        printf("create task1 failed .\n");
    }
    osal_kthread_unlock();
}

app_run(led_entry);

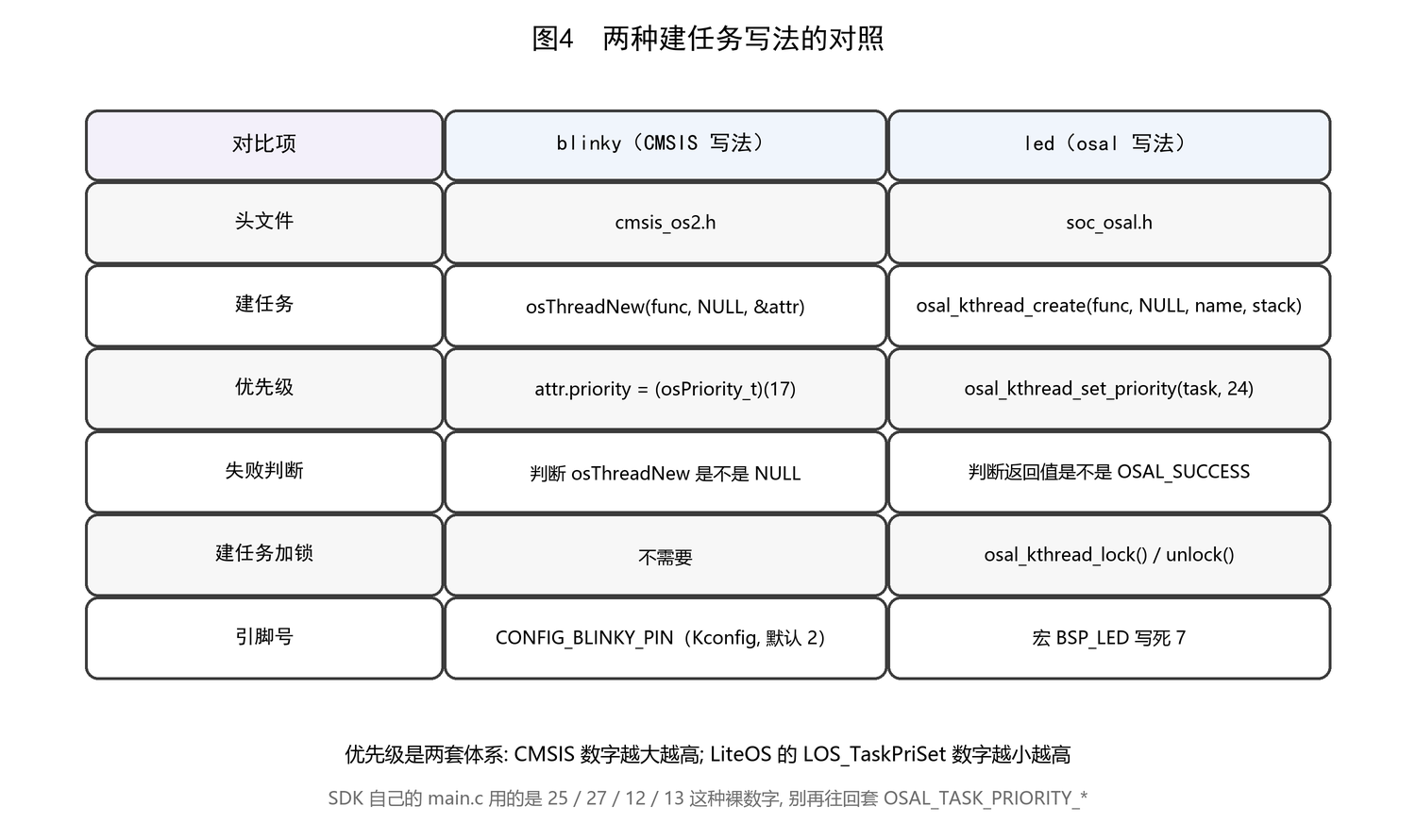

两者的差异可以对照这张表：

对比项	blinky（CMSIS 写法）	led（osal 写法）
头文件	cmsis_os2.h	soc_osal.h
建任务	osThreadNew(func, NULL, &attr)	osal_kthread_create(func, NULL, name, stack)
优先级	attr.priority = (osPriority_t)(17)	osal_kthread_set_priority(task, 24)
失败判断	判断 osThreadNew 是不是 NULL	判断 set_priority 是不是 OSAL_SUCCESS
建任务加锁	不用	osal_kthread_lock() / unlock()
引脚号	CONFIG_BLINKY_PIN（Kconfig，默认 2）	宏 BSP_LED 写死 7

两种都能用，选一种保持统一就行。真正要注意的是优先级是两套体系：

• CMSIS 的 osPriority_t 是"数字越大越优先"，osPriorityNormal 等于 24；
• osal 的优先级最终走到 LOS_TaskPriSet()，LiteOS 这边 LOS_TASK_PRIORITY_HIGHEST 是 0、LOS_TASK_PRIORITY_LOWEST 是 31，数字越小越优先。

SDK 自己的 main.c 里给任务定优先级用的就是 25 / 27 / 12 / 13 这类裸数字；而 osal_task.h 的函数注释又写着"必须是 OSAL_TASK_PRIORITY_HIGH / MIDDLE / LOW 之一"（在 LiteOS/FreeRTOS 分支下这几个值是 3 / 6 / 10）。两套说法并存，实际跑起来走的是 LOS_TaskPriSet()——看代码时别把两边的心智模型混着用，跟着同一份 SDK 里的样例写最稳。

六、printf 打印到哪里去了

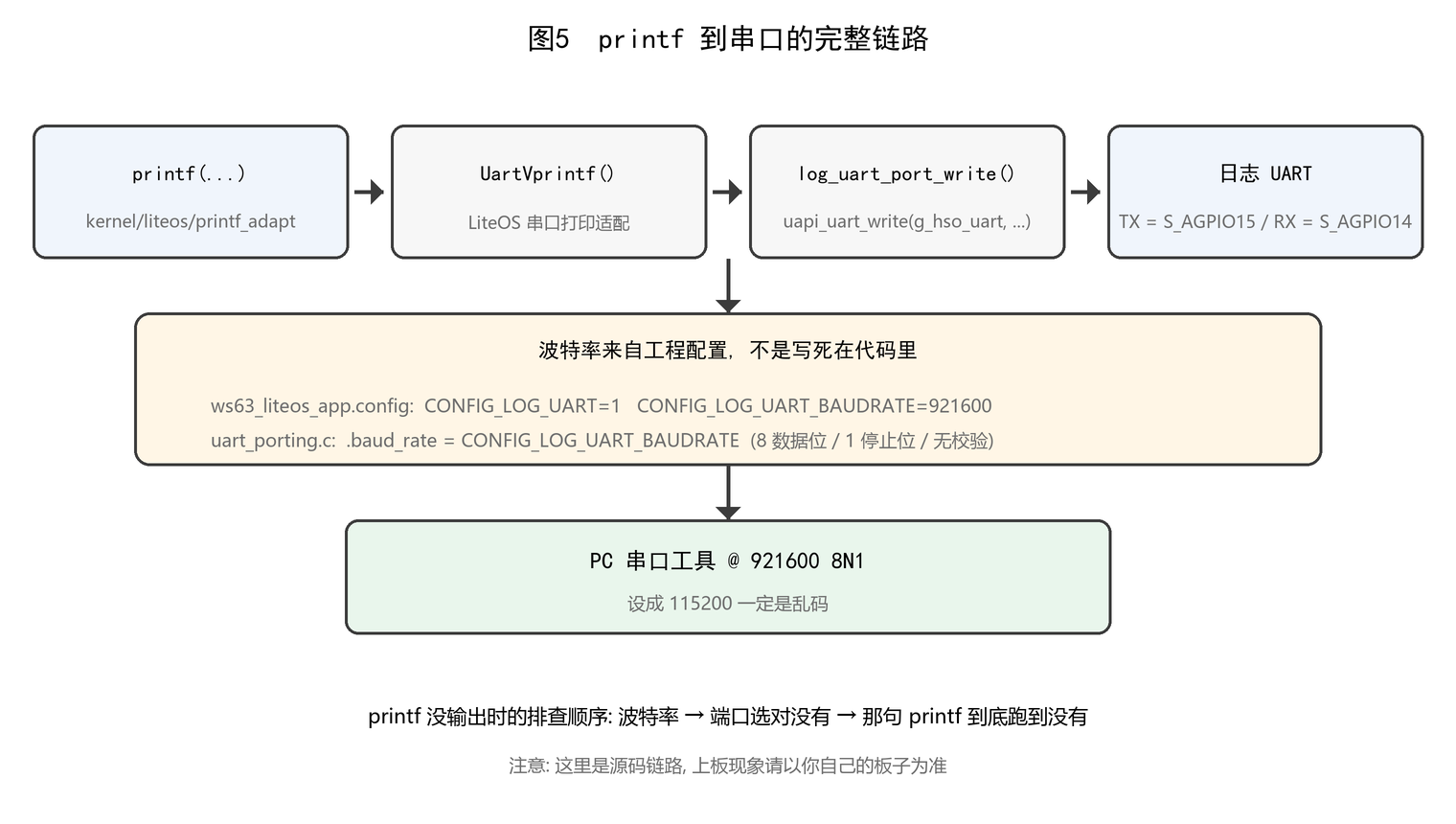

led 样例里那句 printf("create task1 failed .\n"); 为什么会在串口助手里出现？完整链路如图 5。

第一跳在 kernel/liteos/printf_adapt/printf_adapt.c——SDK 把标准 printf 重定向到了 LiteOS 的串口打印：

int printf(const char *restrict fmt, ...)
{
    va_list ap;
    va_start(ap, fmt);
    UartVprintf(fmt, ap);
    va_end(ap);
    return 0;
}

第二跳是底层 UART。日志口用的是平台固定的那一对引脚，波特率来自工程配置：

/* drivers/chips/ws63/include/platform_core.h */
#define CODELOADER_UART_TX_PIN S_AGPIO15
#define CODELOADER_UART_RX_PIN S_AGPIO14
#define LOG_UART_BUS           CONFIG_LOG_UART

/* drivers/chips/ws63/porting/uart/uart_porting.c */
uart_attr_t uart_line_config = {
    .baud_rate = CONFIG_LOG_UART_BAUDRATE,
    .data_bits = UART_DATA_BIT_8,
    .stop_bits = UART_STOP_BIT_1,
    .parity    = UART_PARITY_NONE
};

build/config/target_config/ws63/menuconfig/acore/ws63_liteos_app.config 里这两个值是：

CONFIG_LOG_UART=1
CONFIG_LOG_UART_BAUDRATE=921600

所以串口工具要开 921600 8N1，用 115200 连一定是乱码。

于是"printf 没输出"的排查顺序也就清楚了：波特率 → 端口选对没有 → 那句 printf 到底跑到没有。第三点尤其常见：led 样例的 printf 只写在失败分支里，任务创建成功了它一句话都不打——串口安安静静反而是好消息。

七、怎么验证

这篇给的是源码层面能确认的检查点，不是"我实测看到"：

• blinky_cmsis.c 最后一行是 app_run(blinky_entry);，不是 main()；
• 引脚先 uapi_pin_set_mode()，再 uapi_gpio_set_dir()，顺序没反；
• CONFIG_BLINKY_PIN / CONFIG_BLINKY_DURATION_MS 跟你的板子对得上；
• application/samples/peripheral/CMakeLists.txt 和同目录 Kconfig 里有这个样例的开关；
• KConfig 菜单里勾上了对应样例，编译日志最后出现 ######### Build target:ws63_liteos_app success；
• 串口工具波特率设成 921600。

上板前再确认一件事：你要点亮的是哪根线。blinky 默认 GPIO 2，led 样例是 GPIO 7（对应交通灯板的 RED）。引脚值填错，现象就是"程序在跑、灯不亮"。

八、踩坑

坑 1：led 目录放好了，编译却完全没编到它

这份 SDK 里 application/samples/peripheral/led/ 是从官方样例拷进来的：目录里 .c 和 CMakeLists.txt 都齐，但父目录的 CMakeLists.txt 和 Kconfig 里没有它的开关，所以它压根不在构建图里，编译日志里搜不到 led_example。

补两处即可：

# application/samples/peripheral/CMakeLists.txt 里新增
if(DEFINED CONFIG_SAMPLE_SUPPORT_LED)
    add_subdirectory_if_exist(led)
endif()

# application/samples/peripheral/Kconfig 里新增
config SAMPLE_SUPPORT_LED
    bool
    prompt "Support LED Sample."
    default n
    depends on ENABLE_PERIPHERAL_SAMPLE

改完去 KConfig 菜单勾上 Support LED Sample 再编。顺手核对一下 led/CMakeLists.txt 里登记的文件名和实际文件名一致。

坑 2：blinky 的默认引脚是 GPIO 2，不是板上 LED 那根

CONFIG_BLINKY_PIN 的默认值 2 只是个占位值。板子上 LED 挂在别的脚时，程序逻辑完全正常——任务在跑、编译没报错——但灯就是不亮。先查原理图确认 LED 接在哪个 GPIO，再去改 Kconfig 或代码。

坑 3：入口函数不是 main()，别在里面写业务循环

app_run() 注册的 entry 是在 osKernelStart() 之前被调用的。遇到"板子完全不启动"，先检查 entry 里有没有 while(1)、长 osDelay、等信号量之类的阻塞操作。

正解是 entry 只负责建任务，循环放进任务函数里——两个样例都是这么写的。

坑 4：建任务的返回值必须判断

osThreadNew 失败返回 NULL，osal_kthread_create 失败也返回 NULL。可 blinky 里的判断体是空的（只留了一句注释），led 判的是 set_priority 的返回值——两个都不完整。

建任务失败最常见的原因是栈太小或任务名太长。 两个样例给的栈都是 0x1000（4 KB）。你在任务里塞浮点运算、大数组、长 printf 之前，先把栈加上去，否则现象是跑着跑着直接崩，很难往栈上想。

坑 5：printf 没东西，九成是波特率或者端口

日志口是 921600，不是 115200。另外日志口用的是固定引脚（S_AGPIO15 / S_AGPIO14），USB 转串口要接到这一对上，接错口当然什么都没有。

还有一种情况：你确实接到了日志口、波特率也对，但代码里那条 printf 在失败分支里——没输出反而是正常结果。

坑 6：led 样例里任务函数的签名是被强转过去的

osal_kthread_handler 的定义是 int (*)(void *data)，而 led_task 写的是 void *led_task(const char *arg)，两者是靠 (osal_kthread_handler) 强转接上的。编译能过，但参数类型和返回值都不匹配，属于典型的"能跑但别学"。

自己写的时候建议照 osal_kthread_handler 的原型来：int your_task(void *arg)。

九、这个专栏最后要做成什么：1 主机 + 2 从机的组网儿童车

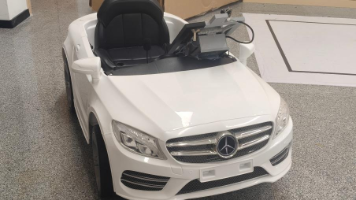

先把终点摆出来，不然点灯就只是一次性的小实验。整个专栏的落点是一台改装儿童电动车——把手里的遥控器换成两块 Hi3863 之间的 SLE（星闪）无线链路。

分工我按最常见的做法来写，你可以按自己的车调整：

角色	大概装在哪	板子 + 外设	负责什么
主机	遥控端	Hi3863 + 遥控接收	采遥控信号，通过 SLE 下发指令，汇总车辆状态
从机 1	车上	Hi3863 + 电机驱动（PWM）	收指令，驱动左右电机正反转、调速
从机 2	车上	Hi3863 + MT6816 磁编码器	读车轮转角与速度，回传给主机做闭环

两块从机在同一台车上，主机在手里——这就是"1 主机 2 从机"的全部含义。SDK 里现成的样例是一主八从的框架，我们要做的是在这套框架上裁到 1 主 2 从，再把它接到真实的电机和编码器上。

路线图（篇号跟这篇所在的专栏一致）：

阶段	篇号	你会拿到什么
打地基	01 ~ 02	环境能编能烧；第一个 GPIO 程序能跑；看懂 app_run 和任务是怎么建的
让它动	03 ~ 05	PWM 呼吸灯 → PWM 驱动电机正反转 → 多路 UART 基础收发
听懂遥控	06 ~ 08	STP23L 激光测距分帧、SBUS 遥控解析（100000 8E2 / 25 字节）、串口控电机
会组网	09 ~ 13	SLE 一主一从最小例程 → 一主八从的广播与多连接管理 → UART ↔ SLE 双向透传
会闭环	14 ~ 17	MT6816 读角度、编码器测速与滤波、SLE 遥控 + PID 闭环、UWB 跟随
复盘	18	多连接的坑与压测结论

按一周 2~3 篇的节奏走，这条线走完，你手上会有两台（甚至三台）Hi3863 在互相说话，而且其中一台真的在驱动车轮。

一句提醒：车上的动力部分是独立的一路。调试控制板的时候先把电机断开，别让程序还没写对，车轮就先转起来了。

十、下一篇

点灯确认的是"代码能进构建、任务能起来、引脚能控制"这条最小链路。下一篇写 PWM 呼吸灯：peripheral/pwm/pwm_demo.c 逐行解析——把引脚复用成 PWM 功能、设置频率和占空比，再用渐变做出呼吸效果，顺带对比 GPIO 软件翻转和硬件 PWM 的差别。

这一篇看着还是"玩具"，但驱动电机调速用的就是同一个 PWM 外设。先把 PWM 玩明白，第 04 篇把电机接上去就顺理成章了。

如果你照着写完灯不亮，把三样东西贴出来基本就能定位：KConfig 里勾的是哪个样例、编译日志最后一行、串口输出。
