在化工、油气、电力、水处理、煤化工等自动化生产现场，压力 / 差压变送器、电磁流量计、涡街流量计、质量流量计是过程控制最核心的仪表。很多运维人员会有一个误区：DCS 控制室能看到 4-20mA 测量值，就可以完成全部仪表调试。
但实际投产、日常巡检、故障抢修时就会发现：DCS 只能读取最终模拟量信号，仪表内部的底层组态、传感器诊断、参数标定、信号仿真，都需要 HART 手操器就地完成。像艾默生 TREX2 这类 HART 手持通讯器，已经成为仪表班组标配工具，新项目调试、装置大修、故障应急，几乎离不开。
现场仪表一旦出问题，如果没有手操器，只能凭经验猜测故障点，盲目拆卸、更换仪表，既耽误工期，还会造成不必要的备件浪费，严重时甚至影响装置平稳运行。
一、变送器现场调试，手操器核心用途

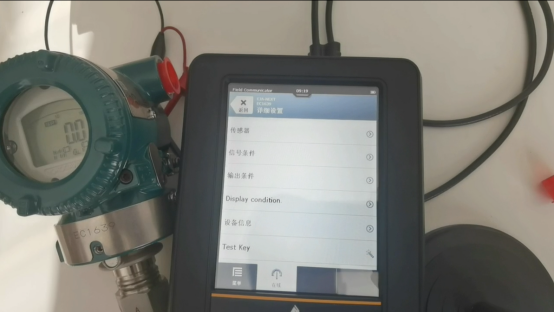

压力、差压、液位变送器是现场数量最多的 HART 仪表，从安装后的初次组态，到年度校验、故障排查，手操器作用贯穿全生命周期。
- 量程修改与零点、负迁移设置
变送器安装位置和测量介质往往存在高度差，液位测量经常需要负迁移。不用反复电话联系中控，在仪表安装位置就地修改测量量程、设置零点迁移。
举个现场例子：储罐液位差压变送器，引压管存在液柱，
需要做负迁移，使用 TREX2 手操器直接写入参数，设置完成立刻验证输出，大幅减少中控和现场来回沟通的时间。
- 零点校验、传感器单点微调
就地执行零点校准，读取传感器原始检测数据，区分故障根源：是引压管堵塞、冷凝液流失等工艺安装问题，还是传感器膜片老化漂移。很多时候仪表读数不准，并不是仪表损坏，只需要重新零点校准就能恢复。
- 读取深度设备诊断信息
DCS 系统仅能接收简单的高低限报警，无法获取仪表内部详细故障代码。HART 手操器依托 DD 设备描述文件，可以读取传感器温度、膜片状态、电子模块故障码、硬件超限报警、电子部件温度等内部信息。
比如膜片腐蚀、传感器超量程、电子元件异常，手操器可以直接读出报警代码，快速定位问题，不用拆表送检。
- 4-20mA 回路强制输出，分段排查回路
手操器可以强制输出固定电流：4mA、12mA、20mA，单独校验整条信号回路、安全栅、隔离器、DCS 模拟量卡件。
这是故障排查的经典手段：强制输出电流，观察中控数值是否同步变化。如果现场强制输出，DCS 无响应，故障就在线路、安全栅或者 DCS 卡件，排除仪表本体问题。
二、流量计现场调试，手操器核心用途
电磁、涡街、科里奥利质量流量计的组态参数更加复杂，大量底层参数无法通过 DCS 远程下发，必须现场通过 HART 手操器组态。
- 基础组态参数配置
新项目投用前，需要录入管径、衬里材质、电极类型、测量单位、阻尼系数、小流量切除、管道材质等关键参数。
以电磁流量计为例，管径、衬里直接影响流量计算精度；开启小流量切除，可以避免管道杂散信号造成流量虚跳，这些都需要手操器在仪表端设置。
- 流量计专项诊断，解决流量跳变、无流量等疑难问题
• 电磁流量计：读取电极阻抗、空管检测状态、励磁回路状态。现场最常见的流量波动，很多是电极结垢、管道空管、接地不良导致，读取电极阻抗数值就能快速判断。
• 涡街流量计：查看频率信号、传感器振动状态，判断探头堵塞、振动干扰问题。
• 质量流量计：查看密度、温度诊断，判断介质变化、传感器结焦。
- 累积量清零，满足计量交接需求
装置检修完成、批次生产结束前，可就地对流量累积总量清零。在贸易计量场景，操作记录可以留存，方便交接计量，远程 DCS 一般没有权限操作累积量。
- 流量信号仿真测试，联锁试车验证
手操器可以模拟输出流量信号，验证 DCS 画面显示、流量高低报警、安全联锁动作。在装置试车阶段，不用通实际介质，提前测试整套控制逻辑，规避开车风险。
三、HART 手操器通用现场价值
✅ 就地独立操作，不用往返中控
很多仪表安装在罐顶、高空管廊、野外长输管线，现场人员往返中控一趟耗时很久。手操器直接在仪表旁读写参数，单人就可以完成大部分调试工作，提升班组工作效率。
✅ 快速故障定位，缩短装置非计划停车时间
仪表报警后，优先用 HART 手操器读取诊断代码。大量现场故障不是仪表硬件损坏，只是组态错误、接地不良、引压管路问题，几分钟定位故障，避免盲目更换仪表，节省备件成本，减少停工时长。
✅ 兼容多品牌 HART 协议仪表

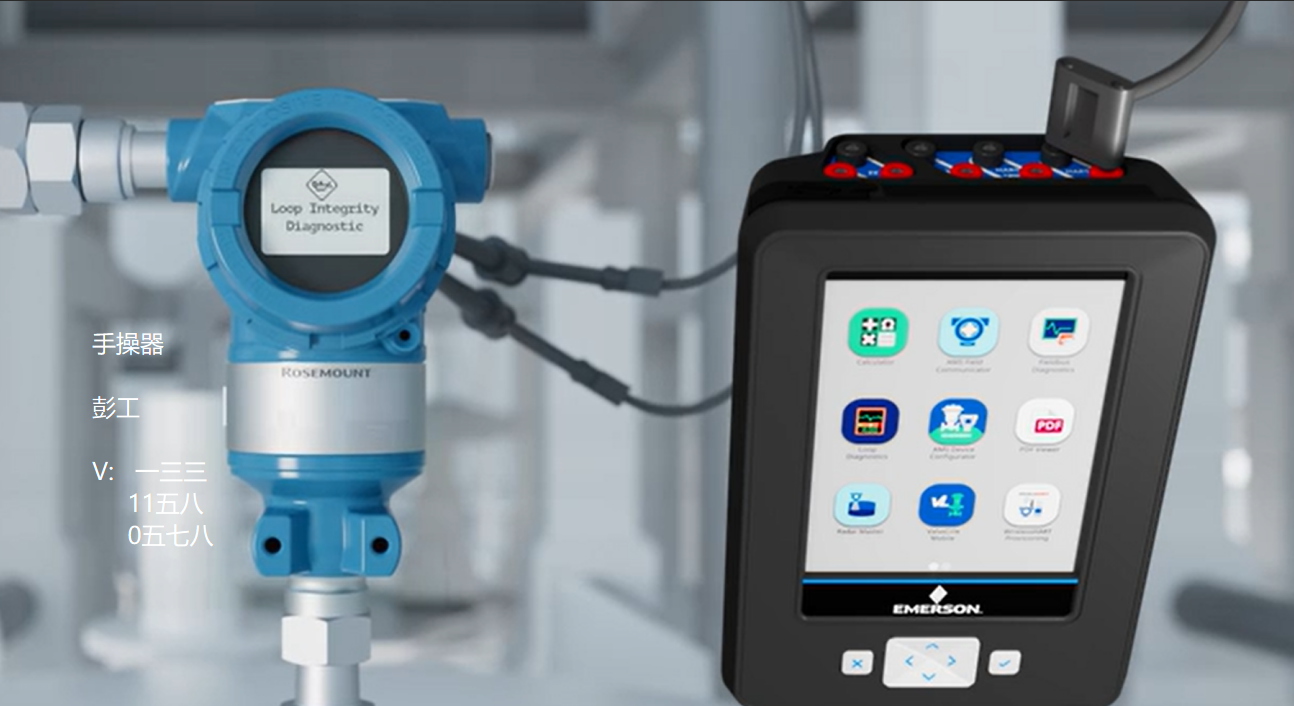

TREX2 内置完整 DD 设备描述文库，除艾默生罗斯蒙特系列变送器、流量计外，支持绝大多数国内外品牌 HART 仪表。一台手操器搞定全厂多种类型仪表，不用采购多品牌专用调试工具。
✅ 本安版本支持危险防爆区域直接使用
化工、油气这类易燃易爆危险区域，选用本安型 TREX2，可直接在防爆一区、二区进行仪表通讯调试，不需要复杂的隔离、置换手续，符合现场防爆规范。
✅ 仪表台账与设备信息读取
手操器可一键读取仪表出厂序列号、型号、固件版本、标定日期，方便现场建立仪表运维台账，做预防性维护管理。
四、哪些场景手操器不可替代？
-
需要修改仪表底层组态参数（流量计管径、小流量切除、变送器迁移），DCS 无法下发；
-
回路故障排查，强制 4-20mA 输出，区分仪表、线路、安全栅、DCS 卡件故障；
-
读取仪表内部 HART 数字诊断代码，查找间歇性、隐性故障；
-
试车阶段，仿真模拟测量信号，测试报警与联锁逻辑；
-
仪表标定、检修前后，累积流量清零、记录仪表出厂信息。
五、现场高频误区
❌ 误区 1：DCS 能看到电流，就不需要 HART 手操器
DCS 接收的只是 4-20mA 模拟量，只能看到最终测量结果，无法访问 HART 数字通道里的诊断信息，不能修改仪表底层组态。模拟量正常，不代表仪表内部无故障。
❌ 误区 2：只有新建项目才用，日常运维用处不大
新项目只是集中使用场景。工厂年度校验、大修、日常巡检、突发故障抢修，手操器使用频率更高。很多间歇性疑难故障，只有读取 HART 诊断信息才能复现定位。
❌ 误区 3：所有 HART 仪表，只要能通讯，就不用更新 DD 库
DD 库相当于仪表的 “驱动文件”。新固件版本仪表、小众品牌仪表，手操器 DD 库版本过低，会出现参数不全、无法读写部分诊断项的情况，需要定期升级手操器 DD 文库。
❌ 误区 4：防爆区域随便拿普通手操器就能调试
普通非本安手操器严禁在易燃易爆危险区域使用，存在引燃爆炸介质的安全风险，危险工况必须选用本安认证型号。
六、选型小提示

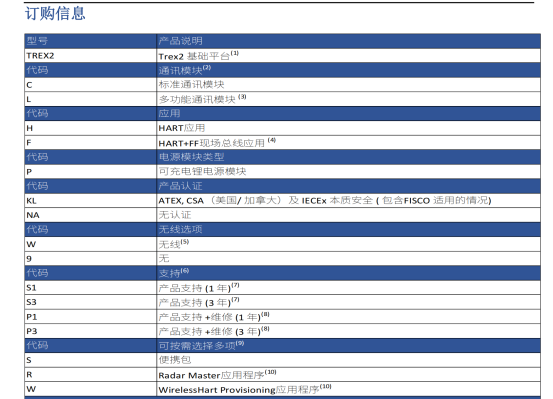

如果现场以普通 HART 变送器、流量计为主，TREX2 基础 HART 模块即可满足；如果装置包含 FF 总线仪表，再考虑增加 FF 协议授权，避免多花不必要的采购成本。
结尾总结
简单来说：DCS 系统负责实时监控工艺数据，HART 手操器负责仪表底层组态、标定、深度诊断。变送器、流量计从安装调试、开车投产，到后期日常运维、故障抢修，一台合格的 HART 手操器，能够大幅提升仪表班组的工作效率，减少故障误判，降低备件消耗与装置停车损失，是自动化现场性价比很高的运维工具。
