摘要:英伟达 GPU 架构以科学家命名,Fermi 到 Blackwell 十代演进,都在回答:如何喂饱 AI 的算力饥渴。2012 年一张 Kepler 就能训 AlexNet,2023 年训 GPT-4 却需上万张 H100,算力需求每 3~4 个月翻一倍。升级围绕三件事:更多核心、更宽显存、AI 专用单元。Volta 发明 Tensor Core 让 AI 提速十倍,Turing 带来光追,Ampere 加稀疏,Hopper 引入 FP8,Blackwell 双芯合一支持 FP4,面向万亿参数 AI。

标签:#NVIDIA #GPU架构 #Blackwell #Hopper #TensorCore #AI算力 #CUDA

省流版

问题	一句话答案
CPU 和 GPU 有什么区别?	CPU 是"全能博士",擅长复杂任务;GPU 是"小学生军团",擅长成千上万次简单重复计算
为什么架构总要升级?	AI 模型规模约每 3~4 个月翻一倍,算力追不上,只能靠新架构硬顶
每代升级主要在升什么?	三件事:更多计算核心、更宽显存带宽、为 AI 定制的专用单元(Tensor Core / RT Core)
Tensor Core 是什么?	专做矩阵乘法的加速器,而神经网络的计算大头就是矩阵乘法
为什么用科学家命名?	致敬物理学/数学/计算机先驱:Fermi(费米)、Hopper(格蕾丝·赫柏)、Ada(洛夫莱斯)……
现在最新的是什么?	Blackwell(2024),为万亿参数生成式 AI 设计

1. 先讲个故事:CPU 是"博士",GPU 是"千军万马"

想象一个科研院所:

CPU 是一位全能博士:智商高,什么难题都能解,但只有一个脑子,一次只能专心做一件事;
GPU 是一支小学生军团:几千个孩子,每人只会"加减乘除"这种简单运算,但五千人同时开工,算得比博士快得多。

深度学习的核心运算(矩阵乘法)恰恰是海量简单重复计算:神经网络每一层都在做"一堆数乘起来再加起来"。这种事给博士做,委屈;给小学生军团做,完美。

一张对比表看清楚:

对比项	CPU	GPU
核心数	8~32 核	数千到上万核(H100 有 16896 个 CUDA 核心)
单核能力	极强,能处理复杂逻辑	很弱,只会简单运算
擅长任务	操作系统、数据库、顺序逻辑	矩阵乘法、图像渲染、AI 训练推理
类比	全能博士	小学生军团

一句话:AI 不是"难题",而是"简单题 × 亿亿万次"——所以 GPU 天生就是为 AI 而生的。

2. 一张图看懂 15 年演进史

架构(中文)	发布	关键创新	代表产品
Fermi(费米)	2010	统一计算架构,支持 CUDA 通用计算	GTX 480、Tesla C2050
Kepler(开普勒)	2012	能效比大幅提升	GTX 680、K20X
Maxwell(麦克斯韦)	2014	功耗大幅优化,性能功耗比翻倍	GTX 980、Titan X
Pascal(帕斯卡)	2016	首次用上 HBM2 高带宽显存	P100、GTX 1080
Volta(伏特)	2017	第一代 Tensor Core,AI 加速起点	V100
Turing(图灵)	2018	第一代 RT Core,实时光线追踪	RTX 20 系列、T4
Ampere(安培)	2020	第三代 Tensor Core、结构稀疏性	A100、RTX 30 系列
Ada Lovelace(艾达·洛芙莱斯)	2022	DLSS 3 帧生成,游戏 AI 化	RTX 40 系列
Hopper(赫柏)	2022	Transformer Engine、FP8 精度	H100
Blackwell(布莱克韦尔)	2024	双芯封装、FP4、第五代 NVLink	B200、GB200

命名彩蛋:Hopper 是为了纪念计算机科学家 Grace Hopper(格蕾丝·赫柏,“bug” 一词的由来);Ada 则是致敬世界上第一位程序员 Ada Lovelace(艾达·洛芙莱斯)。

3. GPU 内部长什么样?拆开看核心组件

逐组件拆解(全部用生活类比):

组件	是什么	生活类比
SM(流式多处理器)	GPU 的基本计算单元,由几百个核心组成	车间
CUDA Core	SM 里的普通计算核心,做常规数学运算	车间里的普通工人
Tensor Core	专门做矩阵乘法/乘加的加速器,AI 专用	车间里的"AI 计算器"
RT Core	专门计算光线与物体求交的单元,光追专用	车间里的"光影计算器"
显存 + 带宽	存放数据的地方 + 数据搬运速度	仓库 + 传送带
NVLink	多张显卡之间的高速互联	卡与卡之间的高速公路

为什么越来越强调专用单元? 因为通用工人(CUDA Core)虽然万能,但效率有限。给数学计算配"计算器"(Tensor Core),给光影计算配"计算器"(RT Core),各司其职,速度和能效一起起飞——这也是近几代架构最大的升级主线:从"多雇工人"到"给工人发专用工具"。

4. 为什么必须升级?AI 的"算力饥渴"

4.1 模型规模十年涨了三万倍

模型	年份	参数量	训练代价
AlexNet	2012	0.6 亿	两张 GPU,几天
VGG-19	2014	1.4 亿	数张 GPU
GPT-2	2019	15 亿	数十张 GPU
GPT-3	2020	1750 亿	数千张 V100,数月
GPT-4 级别	2023(传闻)	约 1.8 万亿(MoE)	上万张 H100

从 2012 到 2022,模型参数规模大约涨了 3 万倍;OpenAI 在 AI and Compute 论文中的结论是:AI 训练算力需求约每 3.4 个月翻一倍。显卡升级的速度根本追不上,于是每一代架构都必须"开挂"。

4.2 一组真实数字:训练 GPT-3 到底有多费算力

GPT-3 论文公开的训练量约 3.14 × 10²³ FLOPs(浮点运算)。算一下需要多少张卡:

用 V100(FP16 约 125 TFLOPS):约 3 万 GPU·天(数千张卡跑数月);
用 H100(FP8 稀疏 3958 TFLOPS):约 900 多 GPU·天——快了一个数量级,但依然要千卡集群。

所以数据中心的本质变成了"AI 工厂":成千上万张卡连成一片,靠 NVLink 和高速网络把"仓库"(显存)和"传送带"(带宽)统一调度。

4.3 显存装不下模型

一张 H100 只有 80GB 显存,而一个万亿参数模型光权重就要 数 TB。放不下怎么办?只能把模型切碎,分到几千张卡的显存里,靠 NVLink(900GB/s~1.8TB/s)实时互传。显存带宽不够,显卡算得再快也白搭——这也是每一代都要升级 HBM 显存的原因。

4.4 精度越低,算得越快:从 FP64 到 FP4

AI 训练发现了一个"偷懒但有效"的规律:数值精度可以越用越低,反正神经网络很"皮实"。而精度每降一档,Tensor Core 算力几乎翻一倍。以 H100 官方数据表(带稀疏)为例:

精度	Tensor Core 算力	典型用途
FP64	67 TFLOPS	科学计算(高精度)
FP32	67 TFLOPS	常规计算
TF32	989 TFLOPS	AI 训练入门精度
FP16 / BF16	1,979 TFLOPS	主流 AI 训练
FP8	3,958 TFLOPS	Hopper 新增,大模型训练
INT8	3,958 TOPS	推理加速

到了 Blackwell,精度进一步压到 FP4,官方口径是"内存能撑起的模型大小直接翻倍"。

5. 逐代拆解:每一代解决了什么问题

2010 Fermi(费米)—— 统一计算架构的起点

痛点:早期 GPU 只能画图,通用计算很弱;
突破:统一 CUDA 架构,让 GPU 第一次成为"通用计算设备",奠定英伟达软件生态根基;
代表:GTX 480、Tesla C2050。

2012 Kepler(开普勒)—— 能效比革命

痛点:Fermi 性能强但功耗惊人(旗舰卡接近 300W);
突破:大幅提升每瓦性能,并支持 GPU 直连计算集群(Grid);
代表:K20X(当年的超算冠军卡)。

2014 Maxwell(麦克斯韦)—— 极致功耗优化

痛点:能效还不够,数据中心耗电太贵;
突破:性能功耗比近乎翻倍,同功耗下性能大幅提升;
代表:GTX 980、Titan X。

2016 Pascal(帕斯卡)—— 高带宽显存元年

痛点:算力上去了,显存带宽成了瓶颈(数据喂不饱计算);
突破:数据中心卡首次用 HBM2 高带宽显存(带宽翻数倍),消费卡普及 GDDR5X;
代表:P100、GTX 1080(当年一代神卡)。

2017 Volta(伏特)—— 发明 Tensor Core,AI 加速的"核弹"

痛点:AI 训练越来越贵,通用 CUDA Core 算矩阵太慢;
突破:发明第一代 Tensor Core,专门做矩阵乘法,AI 训练/推理直接提速一个数量级;NVLink 诞生,多卡互联成为可能;
代表:V100(深度学习时代的"功勋卡",当年几乎每篇顶会论文都靠它)。

2018 Turing(图灵)—— 发明 RT Core,光追 + 推理双线出击

痛点:游戏画面想要"电影级光影",传统光栅化算不动;
突破:发明第一代 RT Core,首次实现实时光线追踪;同时 Tensor Core 迭代到第二代,并推出面向数据中心的推理卡 T4;
代表:RTX 20 系列、T4。

2020 Ampere(安培)—— 第三代 Tensor Core + 稀疏计算

痛点:大模型来了(GPT-3),单卡算力和显存都不够;
突破:第三代 Tensor Core 支持 TF32 / BF16 / 稀疏计算(跳过一半的零权重,算力标称直接翻倍);A100 拥有 40/80GB HBM2e;
代表:A100(大模型时代的第一代"标准卡",云厂商抢购对象)、RTX 30 系列。

2022 Ada Lovelace(艾达·洛芙莱斯)—— 游戏卡也有 AI 大脑

痛点:4K 光追游戏帧率撑不住;
突破:DLSS 3 帧生成——用 Tensor Core AI 生成中间帧,帧率翻倍;能效比大幅提升;
代表:RTX 40 系列(4090 拥有 16384 个 CUDA 核心、24GB GDDR6X)。

2022 Hopper(赫柏)—— 为 Transformer 量身定制

痛点:大语言模型(Transformer)训练太贵,通用精度浪费算力;
突破:Transformer Engine 自动在 FP8/FP16 之间切换精度,新增 FP8 支持;NVLink Switch System 可把 256 张 H100 连成一张"巨型 GPU";80GB HBM3、3.35TB/s 带宽;
官方数字:相比 A100,大模型训练最快快 9 倍,推理最快快 30 倍;
代表:H100(2023~2024 年全球最抢手芯片,一卡难求,单价一度被炒到数十万元)。

2024 Blackwell(布莱克韦尔)—— 双芯合一,面向万亿参数

痛点:单颗芯片的物理极限到了(光刻尺寸受限),单卡再也装不下更大的模型;
突破:
- 用 10TB/s 片间互联把两颗芯片封装成一张卡,晶体管总数 2080 亿;
- 第二代 Transformer Engine 支持 FP4,模型可容纳规模翻倍;
- 第五代 NVLink(1.8TB/s)、HBM3e(单卡最高 186GB,带宽 8TB/s);
- GB200 NVL72 机架级方案:72 颗 GPU + 液冷,官方口径"万亿参数大模型实时推理快 30 倍";
代表:B200、GB200 Grace Blackwell Superchip。

6. 数据中心卡 vs 游戏卡:两条腿走路

英伟达的聪明之处在于:同一个架构,拆成两条产品线,一条赚 AI 的钱,一条赚游戏的钱:

对比项	数据中心卡	游戏卡
代表产品	A100、H100、B200	RTX 30/40 系列
目标用户	云厂商、科研机构、AI 公司	玩家、创作者、个人开发者
显存	HBM2e/HBM3/HBM3e,80GB~186GB+	GDDR6X,12~32GB
精度取向	全面支持 FP16/FP8/FP4 等低精度	侧重 FP32 + Tensor Core(跑 DLSS)
功耗	700W~1200W(需液冷)	320~450W(风冷)
互联	NVLink 900GB/s~1.8TB/s	标准 PCIe
价格量级	每张数十万元	数千到两万元

为什么游戏卡也装 Tensor Core? 因为 DLSS(深度学习超采样)需要——用 Tensor Core 跑神经网络,把低分辨率画面"脑补"成高分辨率,再生成中间帧,帧率直接翻倍。这就是"AI 加持游戏"的典型例子。

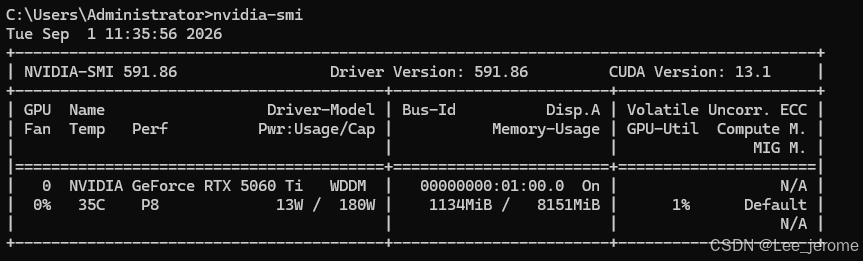

实战:看看手里的显卡(命令行直接跑):

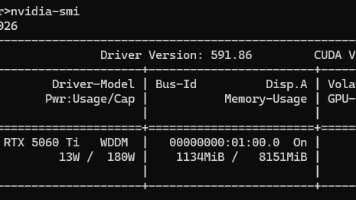

在这里插入图片描述

看到 Compute M. 一栏了吗?GPU 既可以渲染画面,也可以当通用计算卡跑 AI——这就是"统一架构"带来的红利。

7. 官方链接汇总

以下均为 NVIDIA 官方页面/文档

页面	链接	看点
Blackwell 架构官方页	https://www.nvidia.com/en-us/data-center/technologies/blackwell-architecture/	2080 亿晶体管、双芯 10TB/s 互联、GB200 NVL72
Hopper 架构官方页	https://www.nvidia.com/en-us/data-center/technologies/hopper-architecture/	Transformer Engine、FP8
H100 官方数据表(PDF)	https://resources.nvidia.com/en-us-gpu-resources/h100-datasheet-24306	FP8 3958 TFLOPS、3.35TB/s、80GB HBM3
Tensor Core 官方介绍	https://www.nvidia.com/en-us/data-center/tensor-cores/	各代 Tensor Core 能力对比
Volta 架构官方页	https://www.nvidia.com/en-us/data-center/volta-gpu-architecture/	第一代 Tensor Core 的来历
Ada Lovelace 官方页	https://www.nvidia.com/en-us/geforce/ada-lovelace/	RTX 40 系列、DLSS 3
Turing 架构深度解析(官方博客)	https://developer.nvidia.com/blog/nvidia-turing-architecture-in-depth/	RT Core 原理图文详解
OpenAI:AI and Compute	https://openai.com/research/ai-and-compute	"算力每 3.4 个月翻一倍"的原始出处

8. 总结

GPU 的本质:千军万马的"简单重复计算",正好命中 AI 的矩阵乘法特性;
升级主线:更多核心 → 更宽显存 → 专用单元(Tensor Core 管 AI、RT Core 管光追)→ 更低精度(FP16→FP8→FP4);
为什么非升不可:模型每 3~4 个月翻一倍,单卡物理极限已到(Blackwell 干脆双芯合一),不升级就喂不饱 AI;
两条产品线:数据中心卡卖算力,游戏卡卖体验(DLSS),同一架构两边收割;
看懂架构就看懂产业:H100 一卡难求、B200 抢购排到一年后——算力就是新时代的"石油"。

最后留个思考题:精度一路从 FP64 降到 FP4,再往下还有 FP2、甚至"不区分精度"吗?——这正是英伟达和各家 AI 芯片公司下一轮竞赛的看点。
